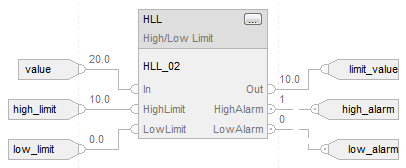

上限/下限 (HLL)

操作数	类型	格式	说明
HLL 标签	HL_LIMIT	结构	HLL 结构

输入参数	数据类型	说明
EnableIn	BOOL	启用输入。如果为假，指令不会执行，也不会更新输出。 默认值为真。
In	REAL	指令的模拟信号输入。 有效值 = 任意浮点值 默认值 = 0.0
HighLimit	REAL	输入上限。如果 SelectLimit = 0 且 HighLimit LowLimit，该指令会将 Status 中的相应位置位，并将 Out 设置为 LowLimit。 有效值为 HighLimit > LowLimit 默认值 = 0.0
LowLimit	REAL	输入下限。如果 SelectLimit = 0 且 LowLimit HighLimit，该指令会将 Status 中的相应位置位，并将 Out 设置为 LowLimit。 有效值为 LowLimit < HighLimit 默认值 = 0.0
SelectLimit	DINT	选择限值输入。此输入有三种设置： 0 = 同时使用两个限值 1 = 使用上限 2 = 使用下限 如果 SelectLimit 无效，指令会假定 SelectLimit = 0，并会将 Status 中的相应位置位。 有效值 = 0 至 2 默认值 = 0

输出参数	数据类型	说明
EnableOut	BOOL	指示指令是否处于启用状态。如果 Out 溢出，则设置为假。
Out	REAL	计算所得的算法输出。
HighAlarm	BOOL	上限报警指示器。当 In HighLimit 时，设置为 true。将 SelectLimit 设为 2 时，HighAlarm 禁用。
LowAlarm	BOOL	下限报警指示器。当 In LowLimit 时，设置为 true。将 SelectLimit 设为 1 时，LowAlarm 禁用。
状态	DINT	功能块的状态。
InstructFault (Status.0)	BOOL	该指令检测到以下执行错误之一。这不是轻微或严重的控制器错误。检查其他状态位以确定发生的情况。
LimitsInv (Status.1)	BOOL	HighLimit LowLimit。
SelectLimitInv (Status.2)	BOOL	SelectLimit 的值不是 0、1 或 2。

操作数	类型	格式	说明
HLL 标签	HL_LIMIT	结构	HLL 结构

选择	条件	Action
SelectLimit = 0 （使用上限和下限）	In < HighLimit 且 In > LowLimit	Out = In
	In HighLimit	Out = HighLimit
	In LowLimit	Out = LowLimit
	HighLimit LowLimit	Out = LowLimit
SelectLimit = 1 （仅使用上限）	In < HighLimit	Out = In
	InHighLimit	Out = HighLimit
SelectLimit = 2 （仅使用下限）	In > LowLimit	Out = In
	In LowLimit	Out = LowLimit

条件/状态	执行的操作
预扫描	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为假	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为真	EnableIn 和 EnableOut 位设置为真。 指令执行。
指令首次运行	不适用
指令首次扫描	不适用
后扫描	EnableIn 和 EnableOut 位设置为假。

条件/状态	执行的操作
预扫描	请参见“功能块”表中的“预扫描”行。
正常执行	请参见“功能块”表中的“Tag.EnableIn 为真”行。
后扫描	请参见“功能块”表中的“后扫描”行。
