SMAT接线和编程示例

图中未展示此应用的标准控制部分。

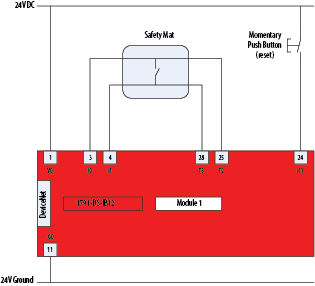

接线图

编程示例

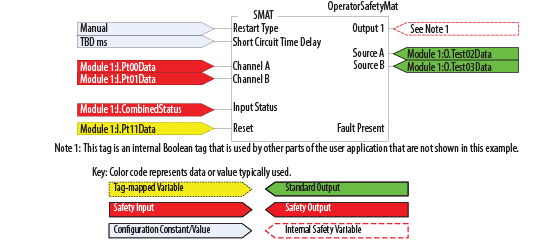

以下编程图展示此指令的输入和输出。

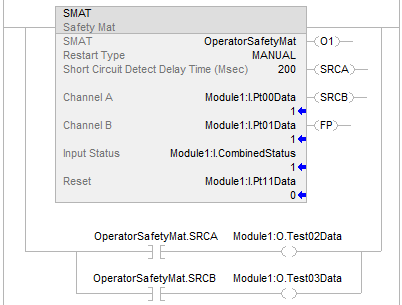

梯形图

如图所示，使用编程软件配置

Guard I/O

模块的输入和输出参数。

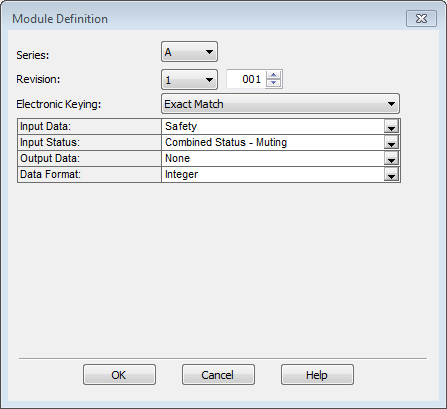

模块定义

Rockwell Automation

建议如图所示为

电子密钥

(Electronic Keying) 选择

精确匹配

(Exact Match)。也可以选择

兼容匹配

(Compatible Match)。

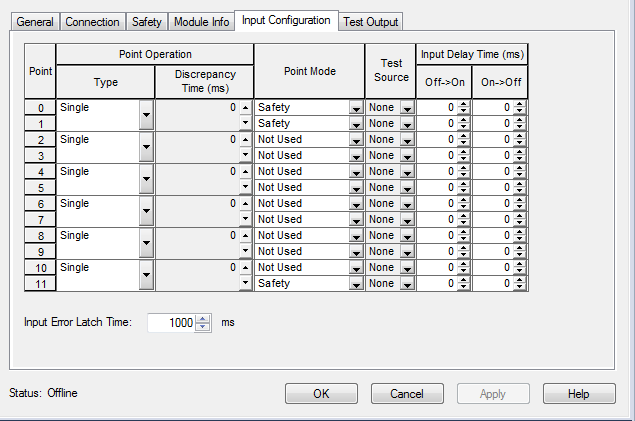

模块输入配置

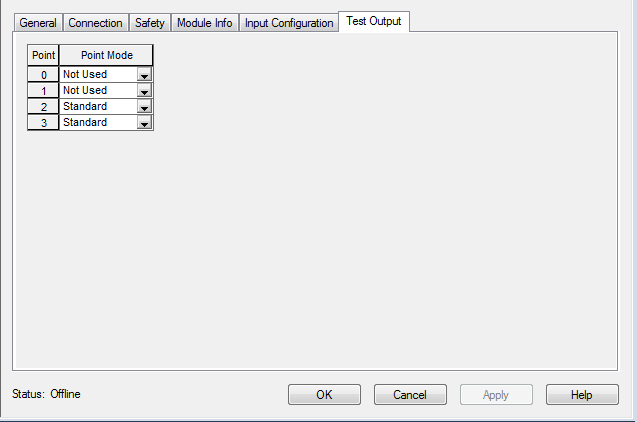

模块输出配置
