断电脱扣系统

安全控制器是断电脱扣系统的一部分。这意味着，当检测到故障时，所有输出都将置零。

断电脱扣系统

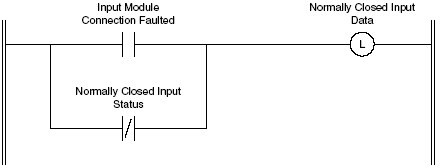

此外，安全控制器还会自动将与故障输入模块相关联的任何输入值置零。因此，对于由某一非关系输入指令（DIN 或 THRS）监视的任何输入，其常闭输入应遵循如下逻辑：

确切的梯形逻辑取决于具体的系统要求及安全输入模块的功能。但其结果都是，为非关系输入指令的常闭输入创建一个安全状态。该示例逻辑实际上覆盖了输入标签中的输入值。

每当与输入模块的连接丢失或常闭输入点发生故障时，非关系输入指令的常闭输入就应进入安全状态。

而在连接存在并且常闭输入点未发生故障时，该输入值保持不变，反映现场设备的实际状态。

如果不能实现此类型的逻辑，并不会引发不安全状况，但会导致指令闭锁输入不一致故障，需要执行故障清除操作。
