DCS接线和编程示例

本示例符合 ISO 13849-1 4 类标准的要求。图中未展示此应用的标准控制部分。

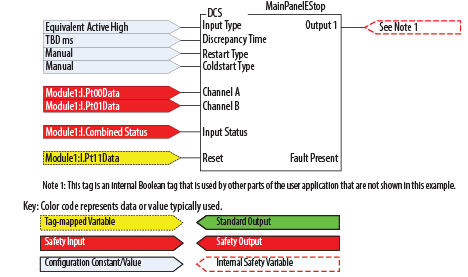

以下编程图展示了“双通道输入停车”(DCS) 指令的输入和测试输出。

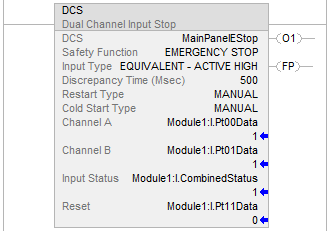

梯形图

如图所示，使用编程软件配置

Guard I/O

模块的输入和输出参数。

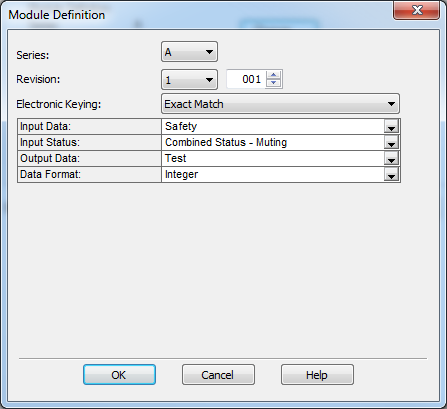

模块定义

Rockwell Automation

建议如图所示为

电子密钥

(Electronic Keying) 选择

精确匹配

(Exact Match)。也可以选择

兼容匹配

(Compatible Match)。

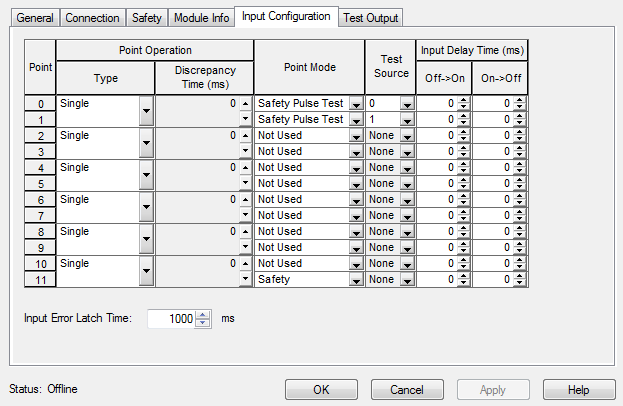

模块输入配置

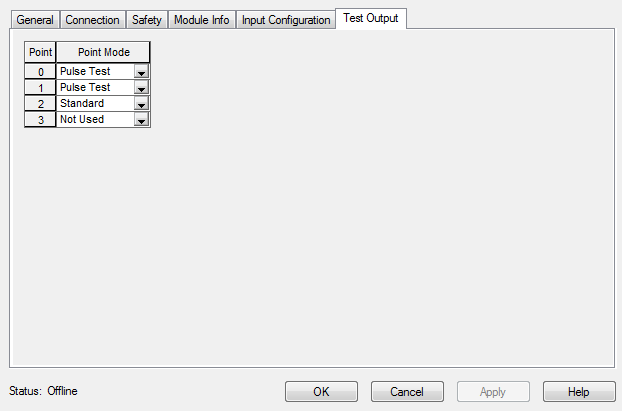

模块测试输出配置
