DCM 接线和编程示例
本部分介绍应用的安全控制部分的指令编程方式。
本应用示例符合 ISO 13849-1 4 类标准的要求。
小贴士:
下图中未展示本应用示例的标准控制部分。
接线图
编程图

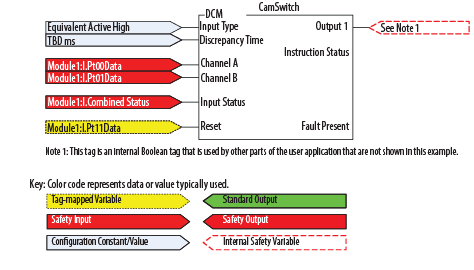

以下编程图展示了“双通道输入监视”(DCM) 指令的输入和输出。

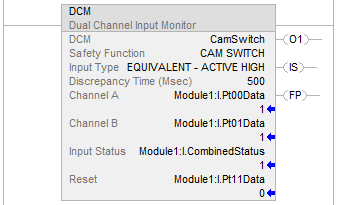

梯形图
如图所示，使用编程软件配置 Guard I/O 模块的输入和输出操作数。

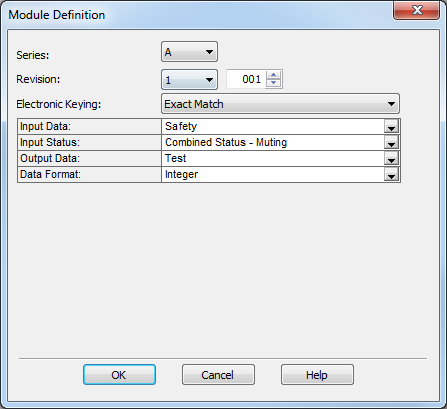

模块定义
Rockwell Automation
建议如图所示为电子密钥
(Electronic Keying) 选择精确匹配
(Exact Match)。也可以选择兼容匹配

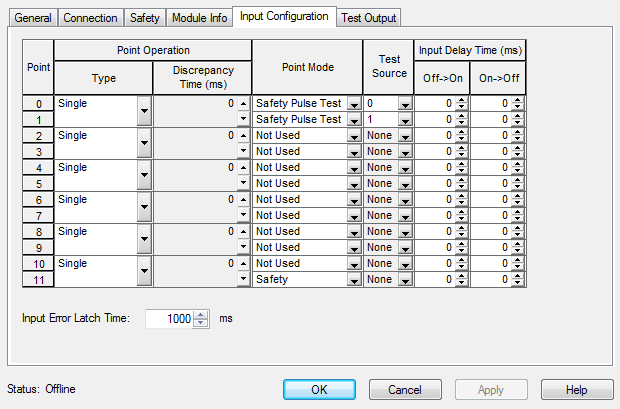

(Compatible Match)。模块输入配置

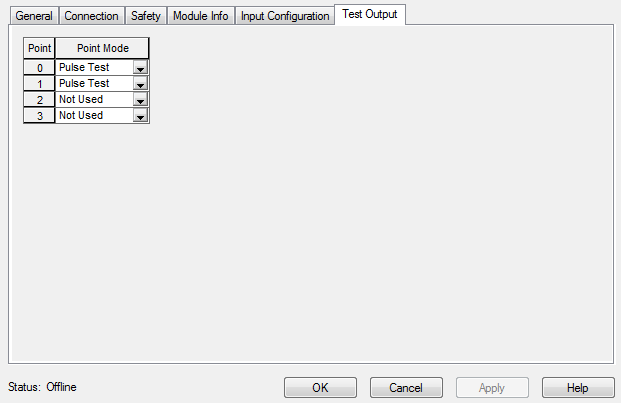

模块测试输出配置
