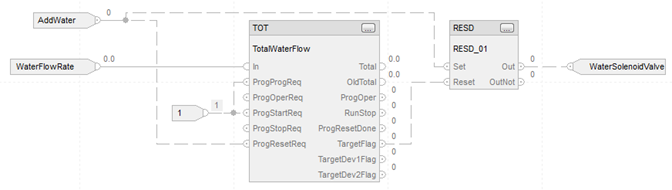

累加器 (TOT)

操作数	类型	格式	说明
TOT 标签	TOTALIZER	结构	TOT 结构

操作数	类型	格式	说明
TOT 标签	TOTALIZER	结构	TOT 结构

输入参数	数据类型	说明
EnableIn	BOOL	启用输入。如果为假，指令不会执行，也不会更新输出。 默认值为真。
In	REAL	指令的模拟信号输入。 有效值 = 任意浮点值 默认值 = 0.0
InFault	BOOL	In 不良状况指示器。如果为真，说明输入信号存在错误，此指令会将 Status 中的相应位置位，控制算法不会执行且不会更新 Total。 默认值为假。
TimeBase	DINT	时基输入。基于 In 工程单位的累加时基。 0 = 秒 1 = 分钟 2 = 小时 3 = 天 例如，如果 In 的单位为 gal/min，则使用 TimeBase = 分钟。如果该值无效，该指令会将 Status 中的相应位置位，并且不会更新 Total。 有关时序模式的更多信息，请参见“功能块属性”部分。 有效值 = 0 至 3 默认值 = 0
Gain	REAL	增量累加值的乘数。用户可以使用 Gain 来转换累加单位。例如，可以使用 Gain 将 gal/min 转换为以桶为单位的总计值。 有效值 = 任意浮点值 默认值 = 1.0
ResetValue	REAL	复位值输入。OperResetReq 或 ProgResetReq 由假跳变为真时的 Total 重置值。 有效值 = 任意浮点值 默认值 = 0.0
Target	REAL	累加的 In 的目标值。 有效值 = 任意浮点值 默认值 = 0.0
TargetDev1	REAL	Total 预设目标值与 Target 值之间较大的偏差值。此值表示为与 Target 的偏差。 有效值 = 任意浮点值 默认值 = 0.0
TargetDev2	REAL	Total 预设目标值与 Target 值之间较小的偏差值。此值表示为与 Target 的偏差。 有效值 = 任意浮点值 默认值 = 0.0
LowInCutoff	REAL	指令输入下限输入。当 In 等于或小于 LowInCutoff 值时，累加停止。 有效值 = 任意浮点值 默认值 = 0.0

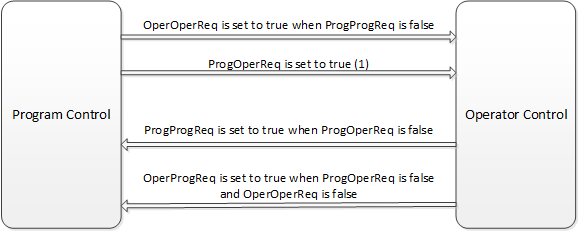

ProgProgReq	BOOL	程序发出的程序控制请求。设置为真时可请求程序控制。如果 ProgOperReq 为真，则忽略该值。若此参数保持为真，并且 ProgOperReq 保持为假，会将指令锁定在程序控制模式。 默认值为假。
ProgOperReq	BOOL	程序发出的操作员控制请求。设置为真时可请求操作员控制。若将此参数保持为真，会将该指令锁定在操作员控制模式。 默认值为假。
ProgStartReq	BOOL	程序启动请求输入。设置为真时可请求累加启动。 默认值为假。
ProgStopReq	BOOL	程序停止请求输入。设置为真时可请求累加停止。 默认值为假。
ProgResetReq	BOOL	程序复位请求输入。设置为真时可请求 Total 复位为 ResetValue。 默认值为假。
OperProgReq	BOOL	操作员发出的程序控制请求。由操作员界面设置为真以请求程序控制模式。指令将该输入设置为假。 默认值为假。
OperOperReq	BOOL	操作员发出的操作员控制请求。由操作员界面设置为真可请求操作员控制模式。指令将该输入设置为假。 默认值为假。
OperStartReq	BOOL	操作员启动请求输入。由操作员界面设置为真可请求累加启动。指令将该输入设置为假。 默认值为假。
OperStopReq	BOOL	操作员停止请求输入。由操作员界面设置为真可请求累加停止。指令将该输入设置为假。 默认值为假。
OperResetReq	BOOL	操作员复位请求输入。由操作员界面设置为真可请求累加复位。指令将该输入设置为假。默认值为假。
ProgValueReset	BOOL	将程序控制值复位。该值为真时，每次执行指令时，所有程序请求输入都将设置为假。 默认值为假。
TimingMode	DINT	选择时序执行模式。 0 = 周期模式 1 = 过采样模式 2 = 实时采样模式 有关时序模式的更多信息，请参见“功能块属性”部分。 有效值 = 0 至 2 默认值 = 0
OversampleDT	REAL	过采样模式的执行时间。 有效值 = 0 到 4194.303 秒 默认值 = 0
RTSTime	DINT	实时采样模式的模块更新周期 有效值 = 1 至 32,767 ms 默认值 = 1
RTSTimeStamp	DINT	实时采样模式的模块时戳值。 有效值 = 0 至 32,767 ms 默认值 = 0

输出参数	数据类型	说明
EnableOut	BOOL	指示指令是否处于启用状态。如果 Total 值溢出，则设置为假。
Total	REAL	累加值（如果出现 In 值）。
OldTotal	REAL	复位前的总计值。可通过监视该值来读取最近一次复位前的确切总计值。
ProgOper	BOOL	程序/操作员控制指示器。在程序控制模式下为真。在操作员控制模式下为假。
RunStop	BOOL	累加器运行状态指示器。TOT 指令运行时为真。TOT 指令停止时为假。
ProgResetDone	BOOL	该指示器用于指示 TOT 指令已完成程序复位请求。指令因 ProgResetReq 而复位时，设置为真。可通过监视此参数来确定是否已成功完成复位。ProgResetReq 为假时设置为假。
TargetFlag	BOOL	Total 值的标志。当 Total Target 时，设置为 true。
TargetDev1Flag	BOOL	TargetDev1 值的标志。当 Total Target - TargetDev1 时，设置为 true。
TargetDev2Flag	BOOL	TargetDev2 值的标志。当 Total Target - TargetDev2 时，设置为 true。
LowInCutoffFlag	BOOL	指令输入下限标志输出。在以下情况下设置为真 In £ LowInCutoff。
DeltaT	REAL	两次更新间隔的时间。控制算法计算过程输出所用的时间（秒）。
Status	DINT	功能块的状态。
InstructFault (Status.0)	BOOL	该指令检测到以下执行错误之一。这不是轻微或严重的控制器错误。检查其他状态位以确定发生的情况。
InFaulted (Status.1)	BOOL	In 值有误。
TimeBaseInv (Status.2)	BOOL	TimeBase 值无效。
TimingModeInv (Status.27)	BOOL	TimingMode 值无效。
RTSMissed (Status.28)	BOOL	仅用于实时采样模式。在以下情况下设置为真 ABS(DeltaT – RTSTime) > 1 毫秒。
RTSTimeInv (Status.29)	BOOL	RTSTime 值无效。
RTSTimeStampInv (Status.30)	BOOL	RTSTimeStamp 值无效。
DeltaTInv (Status.31)	BOOL	DeltaT 值无效。如果在过采样时序模式下 OversampleDT 值无效，则可能发生此情况。

将时基选择为秒、分、小时或天。
可指定一个目标值和最多两个预设目标值。预设目标值通常用于切换为更慢的给料速度。相应的数字标志会指示是否达到目标值或预设目标值。
可使用低流量输入下限值，来避免在进料流停止时因微小的流量计校准错误而发生负向累加。

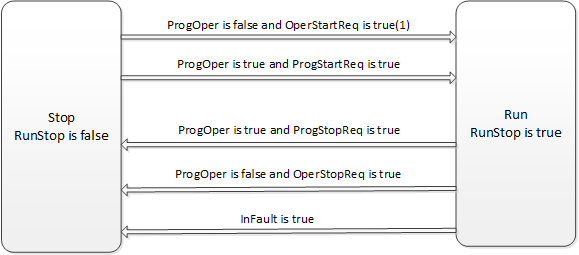

可由操作员或程序控制启动/停止/复位功能。
可由用户自定义复位值。
支持梯形规则的数字积分，可提高准确度。
内部累加采用双精度运算方式，可提高准确度。

条件/状态	执行的操作
预扫描	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为假	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为真	EnableIn 和 EnableOut 位设置为真。 指令执行。
指令首次运行	Total 设置为 ResetValue。 OldTotal 清零为 0.0。 ProgOper 设置为假。
指令首次扫描	所有操作员请求输入设置为假。如果 ProgValueReset 为真，则所有程序请求输入设置为假。
后扫描	EnableIn 和 EnableOut 位设置为假。

条件/状态	执行的操作
预扫描	请参见“功能块”表中的“预扫描”行。
正常执行	请参见“功能块”表中的“Tag.EnableIn 为真”行。
后扫描	请参见“功能块”表中的“后扫描”行。

OldTotal = Total
Total = ResetValue
ProgResetDone 设置为真

OldTotal = Total
Total = ResetValue

值	条件
1	TimeBase = 0（秒）
60	TimeBase = 1（分钟）
3600	TimeBase = 2（小时）
86400	TimeBase = 3（天）

当 Total Target 时，TargetFlag 为 true
当 Total （Target - TargetDev1） 时，TargetDev1Flag 为 true
当 Total （Target - TargetDev2） 时，TargetDev2Flag 为 true
