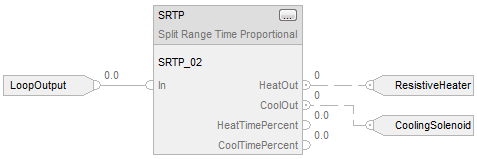

分程时间比例 (SRTP)

操作数	类型	格式	说明
SRTP 标签	SPLIT_RANGE	结构	SRTP 结构

操作数	类型	格式	说明
SRTP 标签	SPLIT_RANGE	结构	SRTP 结构

输入参数	数据类型	说明
EnableIn	BOOL	启用输入。如果为假，指令不会执行，也不会更新输出。 默认值为真。

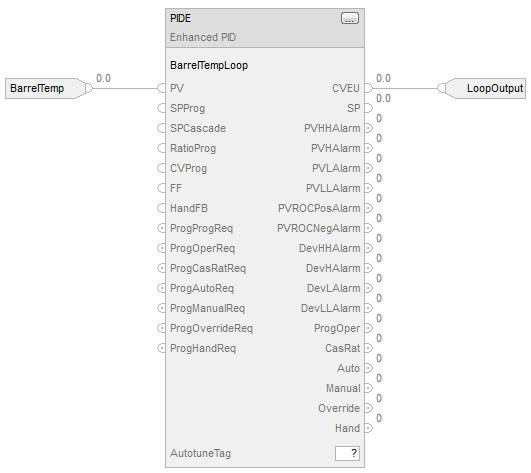

In	REAL	请求加热或冷却的模拟信号输入。该输入通常来自 PID 回路的 CVEU。 有效值 = 任意浮点值
CycleTime	REAL	输出脉冲周期，单位为秒。值为零时，将关闭加热和冷却输出。如果该值无效，该指令会假定该值等于零并置位 Status 中的相应位。 有效值 = 任意正浮点值。 默认值 = 0.0
MaxHeatIn	REAL	最大加热输入。该值用于指定将引起最大加热量的 In 的百分比。对于加热/冷却回路，此值通常是 100%。 有效值 = 任意浮点值 默认值 = 100.0
MinHeatIn	REAL	最小加热输入。指定用于表示加热范围起始值并引起最小加热量的 In 的百分比。对于加热/冷却回路，此值通常为 50%。 有效值 = 任意浮点值 默认值 = 50.0
MaxCoolIn	REAL	最大冷却输入。指定引起最大冷却量的 In 的百分比。对于加热/冷却回路，此值通常为 0%。 有效值 = 任意浮点值 默认值 = 0.0
MinCoolIn	REAL	最小冷却输入。指定引起最小冷却量的 In 的百分比。对于加热/冷却回路，此值通常为 50%。 有效值 = 任意浮点值 默认值 = 50.0
MaxHeatTime	REAL	最长加热时间，单位为秒。指定加热脉冲可持续的最长时间（单位为秒）。如果指令计算出的 HeatTime 值大于该值，则将 HeatTime 限制为 MaxHeatTime。如果 MaxHeatTime 无效，该指令会假定该值等于 CycleTime 并将“状态”中的相应位置位。 有效值 = 0.0 至 CycleTime 默认值 = CycleTime
MinHeatTime	REAL	最短加热时间，单位为秒。指定加热脉冲可持续的最短时间（单位为秒）。如果指令计算出的 HeatTime 值小于该值，则将 HeatTime 设置为零。如果 MinHeatTime 无效，该指令会假定该值等于零并置位 Status 中的相应位。 有效值 = 0.0 至 MaxHeatTime 默认值 = 0.0
MaxCoolTime	REAL	最长冷却时间，单位为秒。指定冷却脉冲可持续的最长时间（单位为秒）。如果指令计算出的 CoolTime 值大于该值，则将 CoolTime 限制为 MaxCoolTime。如果 MaxCoolTime 无效，该指令会假定该值等于 CycleTime 并将“状态”中的相应位置位。 有效值 = 0.0 至 CycleTime 默认值 = CycleTime
MinCoolTime	REAL	最短冷却时间，单位为秒。指定冷却脉冲可持续的最短时间（单位为秒）。如果指令计算出的 CoolTime 值小于该值，则将 CoolTime 设置为零。如果 MinCoolTime 无效，该指令会假定该值等于零并置位 Status 中的相应位。 有效值 = 0.0 至 MaxCoolTime 默认值 = 0.0

输出参数	数据类型	说明
EnableOut	BOOL	指示指令是否处于启用状态。如果 HeatTimePercent 或 CoolTimePercent 溢出，则设置为假。
HeatOut	BOOL	加热输出脉冲。指令为加热触点生成此输出脉冲。
CoolOut	BOOL	冷却输出脉冲。指令为冷却触点生成此输出脉冲。
HeatTimePercent	REAL	以百分比表示的加热输出脉冲时间。该值通过计算得出，是 HeatingOutput 处于接通状态的持续时间在当前周期中所占的百分比。因此，用户可根据需要将此指令与和模拟输出配合使用以进行加热。
CoolTimePercent	REAL	以百分比表示的冷却输出脉冲时间。该值通过计算得出，是 CoolingOutput 处于接通状态的持续时间在当前周期中所占的百分比。因此，用户可根据需要将此指令与和模拟输出配合使用以进行冷却。
Status	DINT	功能块的状态。
InstructFault (Status.0)	BOOL	该指令检测到以下执行错误之一。这不是轻微或严重的控制器错误。检查其他状态位以确定发生的情况。
CycleTimeInv (Status.1)	BOOL	CycleTime 值无效。指令将使用零值。
MaxHeatTimeInv (Status.2)	BOOL	MaxHeatTime 值无效。指令将使用 CycleTime 值。
MinHeatTimeInv (Status.3)	BOOL	MinHeatTime 值无效。指令将使用零值。
MaxCoolTimeInv (Status.4)	BOOL	MaxCoolTime 值无效。指令将使用 CycleTime 值。
MinCoolTimeInv (Status.5)	BOOL	MinCoolTime 值无效。指令将使用零值。
HeatSpanInv (Status.6)	BOOL	MaxHeatIn = MinHeatIn。
CoolSpanInv (Status.7)	BOOL	MaxCoolIn = MinCoolIn。

如果 HeatTime 内部周期时间累加器的值，将 HeatOut 设置为真。内部周期计时器的值 > HeatTime 时，会将 HeatOut 设置为假。
如果 CoolTime 内部周期时间累加器的值，将 CoolOut 设置为真。如果内部周期计时器的值大于 CoolTime，将 CoolOut 清零（设为假）。
如果 CycleTime = 0，会将 HeatOut 和 CoolOut 设置为假。

条件/状态	执行的操作
预扫描	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为假	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为真	EnableIn 和 EnableOut 位设置为真。 指令执行。
指令首次运行	不适用
指令首次扫描	HeatOut 和 CoolOut 设置为假。 HeatTimePercent 和 CoolTimePercent 清零 (0.0)。
后扫描	EnableIn 和 EnableOut 位设置为假。

条件/状态	执行的操作
预扫描	请参见“功能块”表中的“预扫描”行。
正常执行	请参见“功能块”表中的“Tag.EnableIn 为真”行。
后扫描	请参见“功能块”表中的“后扫描”行。
