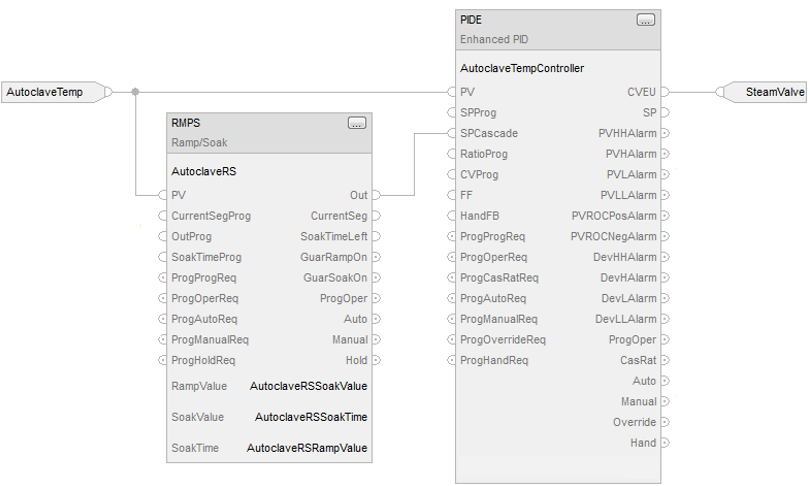

升温/持温 (RMPS)

操作数	类型	格式	说明
RMPS tag	RAMP_SOAK	结构	RMPS 结构
RampValue	REAL	数组	升温值数组。输入每个分段（0 到 NumberOfSegs-1）的升温值。升温值可采用时间（分钟）或速率（单位/分钟）两种形式输入。TimeRate 参数指示升温值的指定方式。如果升温值无效，指令会将 Status 中的相应位置位，并切换到“操作员手动”或“程序保持”模式。此数组的大小至少应与 NumberOfSegs 相当。 有效值 = 0.0 到最大正浮点值
SoakValue	REAL	数组	持温值数组。输入每个分段（0 到 NumberOfSegs-1）的持温值。此数组的大小至少应与 NumberOfSegs 相当。 有效值 = 任意浮点值
SoakTime	REAL	数组	持温时间数组。输入每个分段（0 到 NumberOfSegs-1）的持温时间。持温时间以分钟为单位输入。如果持温值无效，指令会将 Status 中的相应位置位，并切换到“操作员手动”或“程序保持”模式。此数组的大小至少应与 NumberOfSegs 相当。 有效值 = 0.0 到最大正浮点值

操作数	类型	格式	说明
RMPS tag	RAMP_SOAK	结构	RMPS 结构
RampValue	REAL	数组	升温值数组。输入每个分段（0 到 NumberOfSegs-1）的升温值。升温值可采用时间（分钟）或速率（单位/分钟）两种形式输入。TimeRate 参数指示升温值的指定方式。如果升温值无效，指令会将 Status 中的相应位置位，并切换到“操作员手动”或“程序保持”模式。此数组的大小至少应与 NumberOfSegs 相当。 有效值 = 0.0 到最大正浮点值
SoakValue	REAL	数组	持温值数组。输入每个分段（0 到 NumberOfSegs-1）的持温值。此数组的大小至少应与 NumberOfSegs 相当。 有效值 = 任意浮点值
SoakTime	REAL	数组	持温时间数组。输入每个分段（0 到 NumberOfSegs-1）的持温时间。持温时间以分钟为单位输入。如果持温值无效，指令会将 Status 中的相应位置位，并切换到“操作员手动”或“程序保持”模式。此数组的大小至少应与 NumberOfSegs 相当。 有效值 = 0.0 到最大正浮点值

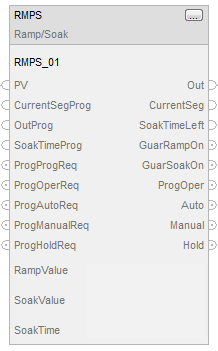

输入参数	数据类型	说明
EnableIn	BOOL	启用输入。如果为假，指令不会执行，也不会更新输出。 默认值为真。
PV	REAL	将缩放后的模拟温度信号输入到指令中。 有效值 = 任意浮点值 默认值 = 0.0
PVFault	BOOL	PV 状况不良指示器。如果该值为真，指令将进入“程序保持”模式或“操作员手动”模式，并将 Status 中的相应位置位。 默认值为假。
NumberOfSegs	DINT	分段数。指定指令使用的升温/持温分段数。RampValue、SoakValue 和 SoakTime 数组的大小至少应等于 NumberOfSegs。如果该值无效，指令将进入“操作员手动”或“程序保持”模式，并将 Status 中的相应位置位。 有效值 = 1 到（RampValue、SoakValue 或 SoakTime 数组的最小大小） 默认值 = 1
ManHoldAftInit	BOOL	初始化后进入手动/保持模式。如果该值为真，升温/持温过程在初始化完成后将进入“操作员手动”或“程序保持”模式。否则，升温/持温过程在初始化完成后将保持其先前模式。 默认值为假。
CyclicSingle	BOOL	循环/单次执行。真值表示循环操作，假值表示单次操作。循环操作模式会不断重复升温/持温曲线。单次操作模式会执行一次升温/持温曲线，然后停止。 默认值为假。
TimeRate	BOOL	以时间/速率配置升温值。如果以达到持温温度的时间（分钟）输入 RampValue 参数值，则该值为真。如果以速率（单位/分钟）输入 RampValue 参数值，则该值为假。 默认值为假。
GuarRamp	BOOL	保证升温。如果该值为真且指令处于自动模式，则当 PV 与输出值之差大于 RampDeadband 时，暂停升温。 默认清零。
RampDeadband	REAL	保证升温的死区值。指定在启用 GuarRamp 的情况下 PV 与输出值之间允许的差值（工程单位）。如果该值无效，指令将设置 RampDeadband = 0.0 并置位 Status 中的相应位。 有效值 = 任何 0.0 的浮点数 默认值 = 0.0
GuarSoak	BOOL	保证持温。如果该值为真且指令处于自动模式，则当 PV 与输出值之差大于 SoakDeadband 时，持温计时器清零。 默认值为假。
SoakDeadband	REAL	保证持温的死区值。指定在启用 GuarSoak 的情况下 PV 与输出值之间允许的差值（工程单位）。如果该值无效，指令将设置 SoakDeadband = 0.0 并置位 Status 中的相应位。 有效值 = 任何 0.0 的浮点数 默认值 = 0.0
CurrentSegProg	DINT	程序控制模式下的当前分段。用户程序将请求的 CurrentSeg 值写入此输入。当升温/持温过程处于“程序手动”模式时，使用该值。如果该值无效，指令会将 Status 中的相应位置位。 有效值 = 0 到 NumberOfSegs-1 默认值 = 0
OutProg	REAL	程序控制模式下的输出。用户程序将请求的 Out 值写入此输入。当升温/持温过程处于“程序手动”模式时，使用该值。 有效值 = 任意浮点值 默认值 = 0.0
SoakTimeProg	REAL	程序控制模式下的持温时间。用户程序将请求的 SoakTimeLeft 值写入此输入。当升温/持温过程处于“程序手动”模式时，使用该值。如果该值无效，指令会将 Status 中的相应位置位。 有效值 = 0.0 到最大正浮点值 默认值 = 0.0
CurrentSegOper	DINT	操作员控制模式下的当前分段。操作员界面将请求的 CurrentSeg 值写入此输入。当升温/持温过程处于“操作员手动”模式时，使用该值。如果该值无效，指令会将 Status 中的相应位置位。 有效值 = 0 到 NumberOfSegs-1 默认值 = 0
OutOper	REAL	操作员控制模式下的输出。操作员界面将请求的 Out 值写入此输入。当升温/持温过程处于“操作员手动”模式时，使用该值。 有效值 = 任意浮点值 默认值 = 0.0
SoakTimeOper	REAL	操作员控制模式下的持温时间。操作员界面将请求的 SoakTimeLeft 值写入此输入。当升温/持温过程处于“操作员手动”模式时，使用该值。如果该值无效，指令会将 Status 中的相应位置位。 有效值 = 0.0 到最大正浮点值 默认值 = 0.0
ProgProgReq	BOOL	程序发出的程序控制请求。由用户程序设置为真可请求程序控制模式。如果 ProgOperReq 为真，则忽略该值。若此参数保持为真，并且 ProgOperReq 保持为假，会将指令锁定在程序控制模式。 默认值为假。
ProgOperReq	BOOL	程序发出的操作员控制请求。由用户程序设置为真可请求操作员控制模式。若将此参数保持为真，会将该指令锁定在操作员控制模式。 默认值为假。
ProgAutoReq	BOOL	程序自动模式请求。由用户程序设置为真可请求升温/持温过程进入自动模式。如果回路处于操作员控制模式、ProgManualReq 为真或者 ProgHoldReq 为真，则忽略该值。 默认值为假。
ProgManualReq	BOOL	程序手动模式请求。由用户程序设置为真可请求升温/持温过程进入手动模式。如果升温/持温过程处于操作员控制模式或者 ProgHoldReq 为真，则忽略该值。 默认值为假。
ProgHoldReq	BOOL	程序保持模式请求。由用户程序设置为真可请求停止升温/持温，同时不改变 Out、CurrentSeg 或 SoakTimeLeft 值。当从升温/持温获取设置点的 PID 回路退出级联时，该值也非常有用。操作员也可以通过将升温/持温设置为操作员手动模式来达到相同效果。 默认值为假。
OperProgReq	BOOL	操作员发出的程序控制请求。由操作员界面设置为真以请求程序控制模式。如果 ProgOperReq 为真，则忽略该值。指令将该输入设置为假。 默认值为假。
OperOperReq	BOOL	操作员发出的操作员控制请求。由操作员界面设置为真可请求操作员控制模式。如果 ProgProgReq 为真且 ProgOperReq 为假，则忽略该值。指令将该输入设置为假。 默认值为假。
OperAutoReq	BOOL	操作员自动模式请求。由操作员界面设置为真可请求升温/持温过程进入自动模式。如果回路处于程序控制模式或 OperManualReq 为真，则忽略该值。指令将该输入设置为假。 默认值为假。
OperManualReq	BOOL	操作员手动模式请求。由操作员界面设置为真可请求升温/持温过程进入手动模式。如果回路处于程序控制模式，则忽略该值。指令将该输入设置为假。 默认值为假。
Initialize	BOOL	初始化程序和操作员值。如果该值为真且处于手动模式，则指令会设置 CurrentSegProg = 0、CurrentSegOper = 0、SoakTimeProg = SoakTime[0] 以及 SoakTimeOper = SoakTime[0]。处于自动或保持模式时，将忽略 Initialize 值。指令会将此参数设置为假。 默认值为假。
ProgValueReset	BOOL	将程序控制值复位。如果该值为真，则指令会将 ProgProgReq、ProgOperReq、ProgAutoReq、ProgHoldReq 和 ProgManualReq 设置为假。 默认值为假。

输出参数	数据类型	说明
EnableOut	BOOL	指示指令是否处于启用状态。如果 Out 溢出，则设置为假。
Out	REAL	升温/持温指令的输出。
CurrentSeg	DINT	当前分段号。显示升温/持温循环的当前分段号。分段编号从 0 开始。
SoakTimeLeft	REAL	剩余持温时间。显示当前持温时间。
GuarRampOn	BOOL	保证升温状态。如果正在使用保证升温功能，并且升温因 PV 与输出值之差大于 RampDeadband 而暂停，则该值设置为真。
GuarSoakOn	BOOL	保证持温状态。如果正在使用保证持温功能，并且持温计时器因 PV 与输出值之差大于 SoakDeadband 而清零，则该值设置为真。
ProgOper	BOOL	程序/操作员控制指示器。在程序控制模式下为真。在操作员控制模式下为假。
Auto	BOOL	自动模式。当升温/持温处于“程序自动”模式或“操作员自动”模式时为真。
Manual	BOOL	手动模式。当升温/持温处于“程序手动”模式或“操作员手动”模式时为真。
Hold	BOOL	保持模式。当升温/持温处于程序“保持”模式时为真。
Status	DINT	功能块的状态。
InstructFault (Status.0)	BOOL	该指令检测到以下执行错误之一。这不是轻微或严重的控制器错误。检查其他状态位以确定发生的情况。
PVFaulted (Status.1)	BOOL	PV 状况不良。
NumberOfSegsInv (Status.2)	BOOL	NumberOfSegs 值无效，或与数组大小不兼容。
RampDeadbandInv (Status.3)	BOOL	RampDeadband 值无效。
SoakDeadbandInv (Status.4)	BOOL	SoakDeadband 值无效。
CurrSegProgInv (Status.5)	BOOL	CurrSegProg 值无效。
SoakTimeProgInv (Status.6)	BOOL	SoakTimeProg 值无效。
CurrSegOperInv (Status.7)	BOOL	CurrSegOper 值无效。
SoakTimeOperInv (Status.8)	BOOL	SoakTimeOper 值无效。
RampValueInv (Status.9)	BOOL	RampValue 值无效。
SoakTimeInv (Status.10)	BOOL	SoakTime 值无效。

条件/状态	执行的操作
预扫描	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为假	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为真	EnableIn 和 EnableOut 位设置为真。 指令执行。
指令首次运行	将 CurrentSeg 清零。 将模式设置为操作员手动模式。 如果 SoakTime[0] 有效，则将 SoakTimeProg 和 SoakTimeOper 设置为 SoakTime[0]。
指令首次扫描	将所有操作员请求输入清零。 如果 ProgValueReset 为真，则将所有程序请求输入清零。 如果当前处于保持模式，则将操作员控制模式设置为手动模式。
后扫描	EnableIn 和 EnableOut 位设置为假。

条件/状态	执行的操作
预扫描	请参见“功能块”表中的“预扫描”行。
正常执行	请参见“功能块”表中的“Tag.EnableIn 为真”行。
后扫描	请参见“功能块”表中的“后扫描”行。

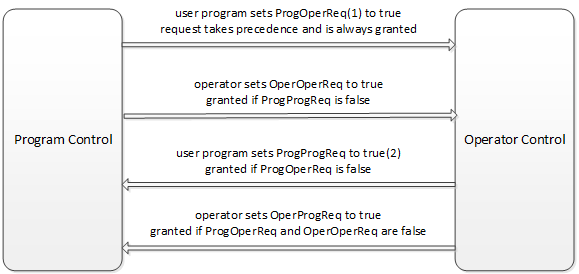

首次扫描开始时的控制模式	ProgOperReq	ProgProgReq	ProgValueReset	FirstRun	首次扫描结束时的控制模式
操作员控制	假	真	假	不适用	程序控制
	不适用	假	不适用	不适用	操作员控制
程序控制	真	不适用	假	假	操作员控制
	不适用	不适用	真	真	操作员控制
	假	假	假	真	操作员控制
	假	真	假	不适用	程序控制
	不适用	不适用	真	假	程序控制
	假	假	假	假	程序控制

首次扫描开始时的控制模式	操作员 自动 请求	操作员 手动 请求	程序 自动 请求	程序 手动 请求	程序 挂起 请求	手动 挂起 初始化后	程序 值 重置	首次 运行	首次扫描结束时的 控制模式
操作员控制	不适用	不适用	不适用	不适用	不适用	假	不适用	假	操作员当前模式
	不适用	不适用	不适用	不适用	不适用	不适用	不适用		操作员手动模式
	不适用	不适用	不适用	不适用	不适用	真	不适用	不适用
程序控制	不适用	不适用	假	假	假	假	不适用	假	程序当前模式
	不适用	不适用	不适用	不适用	不适用	假	真	假
	不适用	不适用	真	假	假	假	假	不适用	程序自动模式
	不适用	不适用	不适用	真	假	假	假	不适用	程序手动模式
	不适用	不适用	不适用	不适用	真	假	假	不适用	程序保持模式
	不适用	不适用	不适用	不适用	不适用	真	不适用	不适用

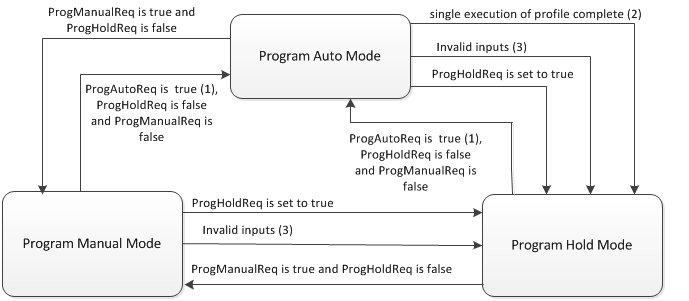

模式	说明
程序自动模式	在自动模式下，指令将按顺序执行升温/持温曲线。
程序手动模式	在手动模式下，由用户程序直接控制指令的 Out 输出。CurrentSegProg、SoakTimeProg 和 OutProg 输入将传送到 CurrentSeg、SoakTimeLeft 和 Out 输出。当指令进入自动模式时，升温/持温函数继续使用上次由用户程序输入的值。如果 CurrentSegProg 和 SoakTimeProg 无效，则不会传输到相应输出。 当 ProgValueReset 置位且指令不处于“程序手动”模式时，为“无扰动地”转换到手动模式，CurrentSegProg、SoakTimeProg 和 OutProg 输入会持续更新为当前的 CurrentSeg、SoakTimeLeft 和 Out 值。
程序保持模式	在保持模式下，指令的输出保持当前值不变。如果在此模式下通过将 ProgOperReq 置位来切换到操作员控制模式，指令将进入“操作员手动”模式。

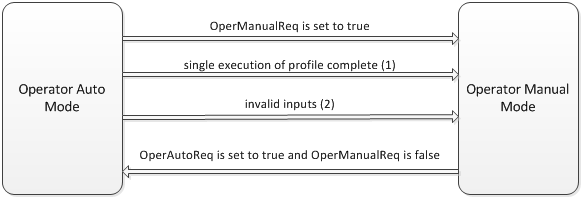

模式	说明
操作员自动模式	在自动模式下，指令将按顺序执行升温/持温曲线。
操作员手动模式	在手动模式下，由操作员直接控制指令的 Out 输出。CurrentSegOper、SoakTimeOper 和 OutOper 输入将传送到 CurrentSeg、SoakTimeLeft 和 Out 输出。当指令进入自动模式时，升温/持温函数继续使用上次由操作员输入的值。如果 CurrentSegOper 和 SoakTimeOper 无效，则不会传输到相应输出。 当指令不处于“操作员手动”模式时，为“无扰动地”转换到手动模式，CurrentSegOper、SoakTimeOper 和 OutOper 输入会持续更新为当前的 CurrentSeg、SoakTimeLeft 和 Out 值。

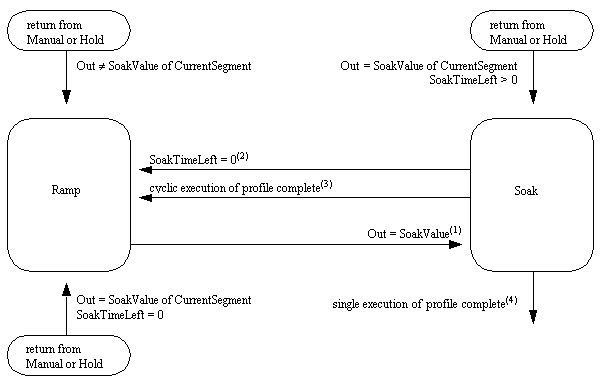

参数	说明
基于时间的升温	TimeRate 设置为真时，采用基于时间的升温（分钟） 将计算当前分段的变化率，并在 Out 值基础上相加或相减，直至 Out 值达到当前分段的持温值。在下面的公式中，DeltaT 是指自指令最后一次执行起经过的时间（分钟）。 其中，RampStart 是当前分段开始时的 Out 值。
基于速率的升温	TimeRate 清零时，采用基于速率的升温（单位/分钟） 在 Out 值的基础上加上或减去设定的变化率，直至 Out 值达到当前分段的持温值。在下面的公式中，DeltaT 是指自指令最后一次执行起经过的时间（分钟）。
