函数生成器 (FGEN)

操作数	类型	格式	说明
FGEN tag	FUNCTION_ GENERATOR	结构	FGEN 结构
In	REAL	标签/立即数	指令的模拟信号输入。 有效值 = 任意浮点值
X1	REAL	数组	X 轴数组，表 1。同 Y 轴数组结合使用，表 1 定义第一条分段线性曲线的点。 有效值 = 任意浮点值
Y1	REAL	数组	Y 轴数组，表 1。同 X 轴数组结合使用，表 1 定义第一条分段线性曲线的点。 有效值 = 任意浮点值
X2	REAL	数组	（可选） X 轴数组，表 2。同 Y 轴数组结合使用，表 2 定义第二条分段线性曲线的点。 有效值 = 任意浮点值
Y2	REAL	数组	（可选） Y 轴数组，表 2。同 X 轴数组结合使用，表 2 定义第二条分段线性曲线的点。 有效值 = 任意浮点值

操作数	类型	格式	说明
FGEN tag	FUNCTION_ GENERATOR	结构	FGEN 结构
X1	REAL	数组	X 轴数组，表 1。同 Y 轴数组结合使用，表 1 定义第一条分段线性曲线的点。 有效值 = 任意浮点值
Y1	REAL	数组	Y 轴数组，表 1。同 X 轴数组结合使用，表 1 定义第一条分段线性曲线的点。 有效值 = 任意浮点值
X2	REAL	数组	（可选） X 轴数组，表 2。同 Y 轴数组结合使用，表 2 定义第二条分段线性曲线的点。 有效值 = 任意浮点值
Y2	REAL	数组	（可选） Y 轴数组，表 2。同 X 轴数组结合使用，表 2 定义第二条分段线性曲线的点。 有效值 = 任意浮点值

操作数	类型	格式	说明
FGEN tag	FUNCTION_ GENERATOR	结构	FGEN 结构
X1	REAL	数组	X 轴数组，表 1。同 Y 轴数组结合使用，表 1 定义第一条分段线性曲线的点。 有效值 = 任意浮点值
Y1	REAL	数组	Y 轴数组，表 1。同 X 轴数组结合使用，表 1 定义第一条分段线性曲线的点。 有效值 = 任意浮点值
X2	REAL	数组	（可选） X 轴数组，表 2。同 Y 轴数组结合使用，表 2 定义第二条分段线性曲线的点。 有效值 = 任意浮点值
Y2	REAL	数组	（可选） Y 轴数组，表 2。同 X 轴数组结合使用，表 2 定义第二条分段线性曲线的点。 有效值 = 任意浮点值

输入参数	数据类型	说明
EnableIn	BOOL	启用输入。如果为假，指令不会执行，也不会更新输出。 默认值为真。
In	REAL	指令的模拟信号输入。 有效值 = 任意浮点值 默认值 = 0.0
XY1Size	DINT	要从表 1 中使用的分段线性曲线上的点的数量。如果该值小于 1 且 Select 已清零，此指令会将 Status 中的相应位置位且输出不发生更改。 有效值 = 1 到（X1 和 Y1 数组大小中的最小值） 默认值 = 1
XY2Size	DINT	要从表 2 中使用的分段线性曲线上的点的数量。如果该值小于 1 且 Select 已置位，此指令会将 Status 中的相应位置位且输出不发生更改。 有效值 = 0 到（X2 和 Y2 数组大小中的最小值） 默认值 = 0
Select	BOOL	此输入确定使用哪个表。清零时，指令会使用表 1；置位时，指令会使用表 2。 默认清零。

输出参数	数据类型	说明
EnableOut	BOOL	指示指令是否处于启用状态。溢出时设置为假
Out	REAL	指令的输出。
Status	DINT	功能块的状态。
InstructFault (Status.0)	BOOL	指令生成了故障。
XY1SizeInv (Status.1)	BOOL	表 1 的大小无效或与数组大小不兼容。
XY2SizeInv (Status.2)	BOOL	表 2 的大小无效或与数组大小不兼容。
XisOutofOrder (Status.3)	BOOL	X 参数未进行排序。

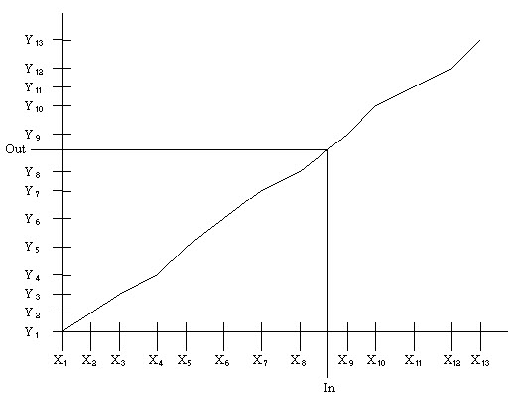

当 In X[1] 时，设置 Out = Y[1]
当 In > X[XY<n>Size] 时，设置 Out = Y[XY<n>Size]
当 X[n] < In X[n+1] 时，计算 Out = ((Y[n+1]-Yn)/ (X[n+1]-Xn))*(In-Xn)+Yn

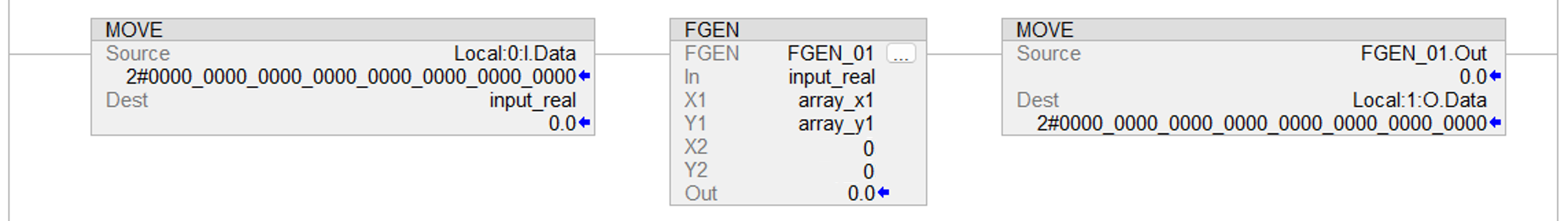

条件	功能块操作
预扫描	梯级输出条件设置为假。
梯级输入条件为假	将梯级输出条件设置为梯级输入条件。
梯级输入条件为真	将梯级输出条件设置为梯级输入条件。 执行 FGEN 算法。
后扫描	梯级输出条件设置为假。

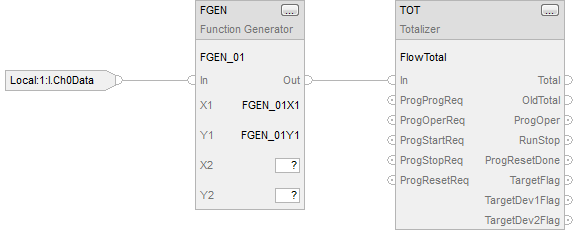

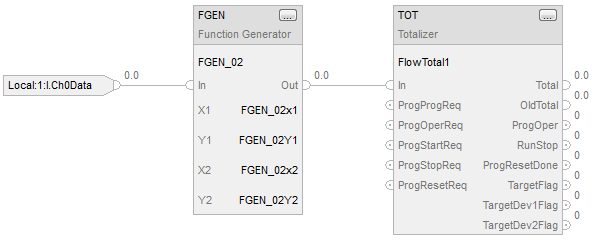

条件	功能块操作
预扫描	EnableIn 和 EnableOut 位设置为假。
EnableIn 为假	EnableIn 和 EnableOut 位设置为假。
EnableIn 为真	EnableIn 和 EnableOut 位设置为真。执行 FGEN 算法。
指令首次运行	不适用
指令首次扫描	将内部 Out 设置为 0.0 执行 FGEN 算法。
后扫描	EnableIn 和 EnableOut 位设置为假。

条件/状态	执行的操作
预扫描	EnableIn 和 EnableOut 位设置为假。
正常执行	EnableIn 和 EnableOut 位设置为真。 执行 FGEN 算法。
后扫描	EnableIn 和 EnableOut 位设置为假。
