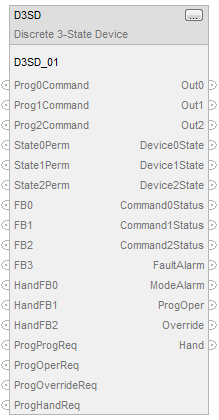

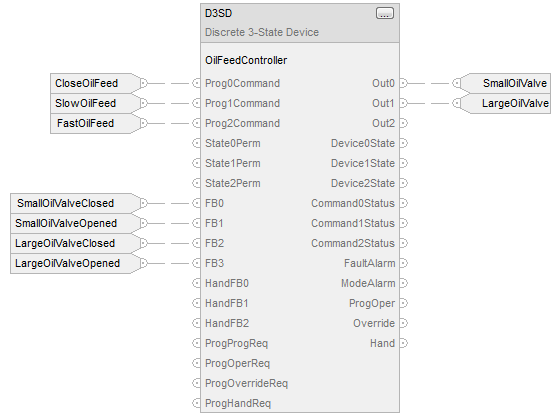

离散 3 态设备 (Discrete 3-State Device, D3SD)

操作数	类型	格式	说明
D3SD 标签 (tag)	DISCRETE_3STATE	结构	D3SD 结构

操作数	类型	格式	说明
D3SD 标签 (tag)	DISCRETE_3STATE	结构	D3SD 结构

输入参数	数据类型	说明
EnableIn	BOOL	启用输入。如果为假，指令不会执行，也不会更新输出。 默认值为真。
Prog0Command	BOOL	程序状态 0 命令。此输入用于确定设备处于程序控制模式时的设备状态。如果为真，设备受控进入状态 0。 默认值为假。
Prog1Command	BOOL	程序状态 1 命令。此输入用于确定设备处于程序控制模式时的设备状态。如果为真，设备受控进入状态 1。 默认值为假。
Prog2Command	BOOL	程序状态 2 命令。此输入用于确定设备处于程序控制模式时的设备状态。如果为真，设备受控进入状态 2。 默认值为假。
Oper0Req	BOOL	操作员状态 0 请求。设备处于操作员控制模式时，通过操作员界面设置为真，将设备置为状态 0。 默认值为假。
Oper1Req	BOOL	操作员状态 1 请求。设备处于操作员控制模式时，通过操作员界面设置为真，将设备置为状态 1。 默认值为假。
Oper2Req	BOOL	操作员状态 2 请求。设备处于操作员控制模式时，通过操作员界面设置为真，将设备置为状态 2。 默认值为假。
State0Perm	BOOL	状态 0 选通。除非在手控或超控模式下，否则此输入必须为真才能使设备进入状态 0。如果设备已经处于状态 0，则此输入无效。 默认值为真。
State1Perm	BOOL	状态 1 选通。除非在手控或超控模式下，否则此输入必须为真才能使设备进入状态 1。如果设备已经处于状态 1，则此输入无效。 默认值为真。
State2Perm	BOOL	状态 2 选通。除非在手控或超控模式下，否则此输入必须为真才能使设备进入状态 2。如果设备已经处于状态 2，则此输入无效。 默认值为真。
FB0	BOOL	可供指令使用的第一个反馈输入。 默认值为假。
FB1	BOOL	可供指令使用的第二个反馈输入。 默认值为假。
FB2	BOOL	可供指令使用的第三个反馈输入。 默认值为假。
FB3	BOOL	可供指令使用的第四个反馈输入。 默认值为假。
HandFB0	BOOL	手控反馈状态 0。该输入来自现场手控/关/自动站，用于显示所请求的现场设备状态。为真时，表示请求现场设备进入状态 0；为假时，表示请求现场设备进入其他某种状态。 默认值为假。
HandFB1	BOOL	手控反馈状态 1。该输入来自现场手控/关/自动站，用于显示所请求的现场设备状态。为真时，表示请求现场设备进入状态 1；为假时，表示请求现场设备进入其他某种状态。 默认值为假。
HandFB2	BOOL	手控反馈状态 2。该输入来自现场手控/关/自动站，用于显示所请求的现场设备状态。为真时，表示请求现场设备进入状态 2；为假时，表示请求现场设备进入其他某种状态。 默认值为假。
FaultTime	REAL	故障时间值。以秒为单位配置时间值以使设备达到最新给定的状态。设置 FaultTime = 0 可禁用故障计时器。如果该值无效，该指令会假定该值等于零并置位 Status 中的相应位。 有效值 = 任何 0.0 的浮点数 默认值 = 0.0
FaultAlarmLatch	BOOL	故障报警锁定输入。此参数和 FaultAlarm 同时为真时，将锁定 FaultAlarm。要启用 FaultAlarm，将 FaultAlmUnlatch 设置为真或将 FaultAlarmLatch 设置为假。 默认值为假。
FaultAlmUnLatch	BOOL	故障报警启用输入。在 FaultAlarmLatch 置位时将此输入设置为真可启用 FaultAlarm。指令将该输入设置为假。 默认值为假。
OverrideOnInit	BOOL	初始化时超控请求。如果该位为真，则在指令首次扫描期间，指令将进入操作员控制模式，且 Override 为真，Hand 为假。如果 ProgHandReq 为真，则 Override 设置为假，Hand 设置为真。 默认值为假。
OverrideOnFault	BOOL	故障时超控请求。如果希望设备在发生故障报警时转为超控模式并进入超控状态，将此值设置为真。消除故障报警后，指令进入操作员控制模式。 默认值为假。
Out0State0	BOOL	输出 0 状态 0 输入。该值用于确定设备处于状态 0 时输出 0 的值。 默认值为假。
Out0State1	BOOL	输出 0 状态 1 输入。该值用于确定设备处于状态 1 时 Output0 的值。 默认值为假。
Out0State2	BOOL	输出 0 状态 2 输入。该值用于确定设备处于状态 2 时 Output0 的值。 默认值为假。
Out1State0	BOOL	输出 1 状态 0 输入。该值用于确定设备处于状态 0 时 Output1 的值。 默认值为假。
Out1State1	BOOL	输出 1 状态 1 输入。该值用于确定设备处于状态 1 时 Output1 的值。 默认值为假。
Out1State2	BOOL	输出 1 状态 2 输入。该值用于确定设备处于状态 2 时 Output1 的值。 默认值为假。
Out2State0	BOOL	输出 2 状态 0 输入。该值用于确定设备处于状态 0 时 Output2 的值。 默认值为假。
Out2State1	BOOL	输出 2 状态 1 输入。该值用于确定设备处于状态 1 时 Output2 的值。 默认值为假。
Out2State2	BOOL	输出 2 状态 2 输入。该值用于确定设备处于状态 2 时 Output2 的值。 默认值为假。
OverrideState	DINT	超控状态输入。设置此值来指示处于超控模式时的设备状态。 2 = 设备进入状态 2 1 = 设备应进入状态 1 0 = 设备应进入状态 0 无效值会将 Status 中的相应位置位。 有效值 = 0 至 2 默认值 = 0
FB0State0	BOOL	反馈 0 状态 0 输入。该值用于确定设备处于状态 0 时 FB0 的预期值。 默认值为假。
FB0State1	BOOL	反馈 0 状态 1 输入。该值用于确定设备处于状态 1 时 FB0 的预期值。 默认值为假。
FB0State2	BOOL	反馈 0 状态 2 输入。该值用于确定设备处于状态 2 时 FB0 的预期值。 默认值为假。
FB1State0	BOOL	反馈 1 状态 0 输入。该值用于确定设备处于状态 0 时 FB1 的预期值。 默认值为假。
FB1State1	BOOL	反馈 1 状态 1 输入。该值用于确定设备处于状态 1 时 FB1 的预期值。 默认值为假。
FB1State2	BOOL	反馈 1 状态 2 输入。该值用于确定设备处于状态 2 时 FB1 的预期值。 默认值为假。
FB2State0	BOOL	反馈 2 状态 0 输入。该值用于确定设备处于状态 0 时 FB2 的预期值。 默认值为假。
FB2State1	BOOL	反馈 2 状态 1 输入。该值用于确定设备处于状态 1 时 FB2 的预期值。 默认值为假。
FB2State2	BOOL	反馈 2 状态 2 输入。该值用于确定设备处于状态 2 时 FB2 的预期值。 默认值为假。
FB3State0	BOOL	反馈 3 状态 0 输入。该值用于确定设备处于状态 0 时 FB3 的预期值。 默认值为假。
FB3State1	BOOL	反馈 3 状态 1 输入。该值用于确定设备处于状态 1 时 FB3 的预期值。 默认值为假。
FB3State2	BOOL	反馈 3 状态 2 输入。该值用于确定设备处于状态 2 时 FB3 的预期值。 默认值为假。

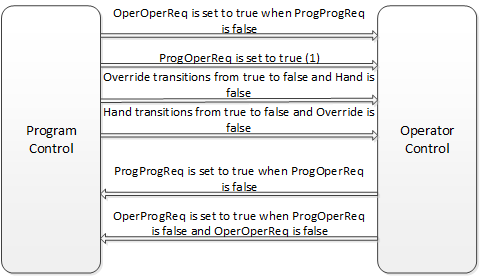

ProgProgReq	BOOL	程序发出的程序控制请求。由用户程序设置为真可请求程序控制模式。如果 ProgOperReq 为真，则忽略该值。若此参数保持为真，并且 ProgOperReq 保持为假，会将指令锁定在程序控制模式。 默认值为假。
ProgOperReq	BOOL	程序发出的操作员控制请求。由用户程序设置为真可请求操作员控制模式。若将此参数保持为真，会将该指令锁定在操作员控制模式。 默认值为假。
ProgOverrideReq	BOOL	程序超控模式请求。由用户程序设置为真可请求进入超控模式。如果 ProgHandReq 为真，则忽略该值。 默认值为假。
ProgHandReq	BOOL	程序手控模式请求。由用户程序设置为真可请求进入手控模式。 默认值为假。
OperProgReq	BOOL	操作员发出的程序控制请求。由操作员界面设置为真以请求程序控制模式。指令将该输入设置为假。 默认值为假。
OperOperReq	BOOL	操作员发出的操作员控制请求。由操作员界面设置为真可请求操作员控制模式。指令将该输入设置为假。 默认值为假。
ProgValueReset	BOOL	将程序控制值复位。该参数为真时，每次执行指令时，所有程序请求输入都将设置为假。 默认值为假。

输出参数	数据类型	说明
EnableOut	BOOL	指示指令是否处于启用状态。
Out0	BOOL	指令的第一个输出。
Out1	BOOL	指令的第二个输出。
Out2	BOOL	指令的第三个输出。
Device0State	BOOL	设备状态 0 输出。设备受控进入状态 0 且反馈表明设备确实处于状态 0 时为真。
Device1State	BOOL	设备状态 1 输出。设备受控进入状态 1 且反馈表明设备确实处于状态 1 时为真。
Device2State	BOOL	设备状态 2 输出。设备受控进入状态 2 且反馈表明设备确实处于状态 2 时为真。
Command0Status	BOOL	设备状态 0 命令状态。设备受控进入状态 0 时为真；设备受控进入其他状态时为假。
Command1Status	BOOL	设备状态 1 命令状态。设备受控进入状态 1 时为真；设备受控进入其他状态时为假。
Command2Status	BOOL	设备状态 2 命令状态。设备受控进入状态 2 时为真；设备受控进入其他状态时为假。
FaultAlarm	BOOL	故障报警输出。如果设备受控进入新状态，但经过 FaultTime 后反馈没有表明设备确实达到新状态，则此参数为真。此外，如果在达到给定状态后，反馈突然表明设备不再处于给定状态，该参数也会设置为真。
ModeAlarm	BOOL	模式报警输出。如果设备处于操作员控制模式，ProgxCommand 输入请求了不同于操作员当前给定的状态，此参数为真。此报警旨在提醒已将设备保留为操作员控制模式。
ProgOper	BOOL	程序/操作员控制指示器。在程序控制模式下为真。在操作员控制模式下为假。
Override	BOOL	超控模式。当设备处于超控模式时为真。
Hand	BOOL	手控模式。当设备处于手控模式时为真。
Status	DINT	功能块的状态。
InstructFault (Status.0)	BOOL	该指令检测到以下执行错误之一。这不是轻微或严重的控制器错误。检查其他状态位以确定发生的情况。
FaultTimeInv (Status.1)	BOOL	FaultTime 值无效。指令将设置 FaultTime = 0。
OverrideStateInv (Status.2)	BOOL	超控值超出范围。它可以防止指令进入超控状态。
ProgCommandInv (Status.3)	BOOL	多个程序状态命令位同时置位。请参见“程序控制模式下的给定状态”部分。
OperReqInv (Status.4)	BOOL	多个操作员状态请求位同时置位。请参见“程序控制模式下的给定状态”部分。
HandCommandInv (Status.5)	BOOL	多个手控反馈状态请求位同时置位。

条件/状态	执行的操作
预扫描	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为假	EnableIn 和 EnableOut 位设置为假。
Tag.EnableIn 为真	EnableIn 和 EnableOut 位设置为真。 指令执行
指令首次运行	将 ProgOper 设置为操作员模式。 将 Command0Status 设置为真。 将 Command1Status 设置为假。 将 Command2Status 设置为假。
指令首次扫描	故障计时器清零。 ModeAlarm 设置为假。 将所有操作员请求输入清零。 如果 ProgValueReset 为真，则将所有程序请求输入清零。 当 OverrideOnInit 为真时，ProgOper 设置为假（操作员控制模式）。 如果 ProgHandReq 为假并且 OverrideOnInit 为真，则 Hand 设置为假且 Override 设为真（超控模式）。 如果 ProgHandReq 为真，则 Hand 设为真且 Override 设置为假（手控模式）。
后扫描	EnableIn 和 EnableOut 位设置为假。

条件/状态	执行的操作
预扫描	请参见“功能块”表中的“预扫描”行。
正常执行	请参见“功能块”表中的“Tag.EnableIn 为真”行。
后扫描	请参见“功能块”表中的“后扫描”行。

Prog0 Command	Prog1 命令	Prog2 命令	State0 Perm	State1 Perm	State2 Perm	说明
假	假	真	真/假	真/假	真	Command0Status 设置为假 Command1Status 设置为假 Command2Status 设置为真
假	真	假	真/假	真	真/假	Command0Status 设置为假 Command1Status 设置为真 Command2Status 设置为假
真	假	假	真	真/假	真/假	Command0Status 设置为真 Command1Status 设置为假 Command2Status 设置为假

指令会将 Status 中的相应位置位
如果 Override 和 Hand 设置为假，指令将保持前一状态。

Oper0Req	Oper1Req	Oper2Req	State0 Perm	State1 Perm	State2 Perm	说明
假	假	真	真/假	真/假	真	Command0Status 设置为假 Command1Status 设置为假 Command2Status 设置为真
假	真	假	真/假	真	真/假	Command0Status 设置为假 Command1Status 设置为真 Command2Status 设置为假
真	假	假	真	真/假	真/假	Command0Status 设置为真 Command1Status 设置为假 Command2Status 设置为假

指令会将 Status 中的相应位置位
如果 Override 和 Hand 设置为假，指令将保持前一状态。

将所有操作员请求输入清零
如果 ProgValueReset 为真，则将所有的程序请求输入设置为假。

ProgHandReq	ProgOverrideReq	FaultAlarm 和 OverrideOnFault	说明
真	真/假	真/假	手控模式 Hand 设置为 true Override 清除为 false
假	真	真/假	超控模式 Hand 清除为 false Override 设置为 true
假	真/假	真	超控模式 Hand 清除为 false Override 设置为 true

覆盖	超控状态	说明
真	2	Command0Status 设置为假 Command1Status 设置为假 Command2Status 设置为真
真	1	Command0Status 设置为假 Command1Status 设置为真 Command2Status 设置为假
真	0	Command0Status 设置为真 Command1Status 设置为假 Command2Status 设置为假

手控	HandFB0	HandFB1	HandFB2	说明
真	假	假	真	Command0Status 设置为假 Command1Status 设置为假 Command2Status 设置为真
真	假	真	假	Command0Status 设置为假 Command1Status 设置为真 Command2Status 设置为假
真	真	假	假	Command0Status 设置为真 Command1Status 设置为假 Command2Status 设置为假

CommandStatus	输出状态
Command0Status 为真	Out0 = Out0State0 Out1 = Out1State0 Out2 = Out2State0
Command0Status 为真且 FB0 = FB0State0 且 FB1 = FB1State0 且 FB2 = FB2State0 且 FB3 = FB3State0	停止故障计时器并将其清零。 Device0State 设置为真
Command1Status 为真	Out0 = Out0State1 Out1 = Out1State1 Out2 = Out2State1
Command1Status 为真 FB0 = FB0State1 且 FB1 = FB1State1 且 FB2 = FB2State1 且 FB3 = FB3State1	停止故障计时器并将其清零。 Device1State 设置为真
Command2Status 为真	Out0 = Out0State2 Out1 = Out1State2 Out2 = Out2State2
Command2Status 为真且 FB0 = FB0State2 且 FB1 = FB1State2 且 FB2 = FB2State2 且 FB3 = FB3State2	停止故障计时器并将其清零。 Device2State 设置为真

产生故障报警条件的原因	规则
设备状态受控进行更改，但反馈并未指示在 FaultTime 内确实达到目标状态	当 Command0Status n Command0Status n-1 或 Command1Status n Command1Status n-1 或 Command2Status n Command2Status n-1 时启动故障计时器 当故障计时器计时完成且 FaultTime > 0.0 时，将 FaultAlarm 置位
设备在未受到控制的情况下意外退出某个状态（根据反馈）	当故障计时器未计时且满足以下任一条件时，将 FaultAlarm 设置为真： Command0Status 为真且 Device0State 为假 Command1Status 为真且 Device1State 为假 Command2Status 为真且 Device2State 为假

Command0Status 为真且 Device0State 为真
Command1Status 为真且 Device1State 为真
Command2Status 为真且 Device2State 为真
FaultTime 0

ModeAlarm 为	条件
真	Prog2Command Prog2Command n-1 和 Prog2Command Command2Status 或 Prog1Command Prog1Command n-1 和 Prog1Command Command1Status 或 Prog0Command Prog1Command n-1 和 Prog0Command Command0Status
假	Prog2Command = Command2Status 和 Prog1Command = Command1Status 且 Prog0Command = Command0Status 或 设备处于超控、手控或程序控制模式
