压力/温度补偿流 (PPTC)

此信息适用于 CompactLogix 5380P、ControlLogix 5580P 和 ControlLogix 5590P 控制器。

压力/温度补偿流 (Pressure/Temperature Compensated Flow, PPTC) 指令用于计算标准温度和压力下的流量，在给定体积流速率或压差测量值的情况下，该流量大约是质量流速。该指令要求对流动气体的实际温度和压力进行测量。

可用语言

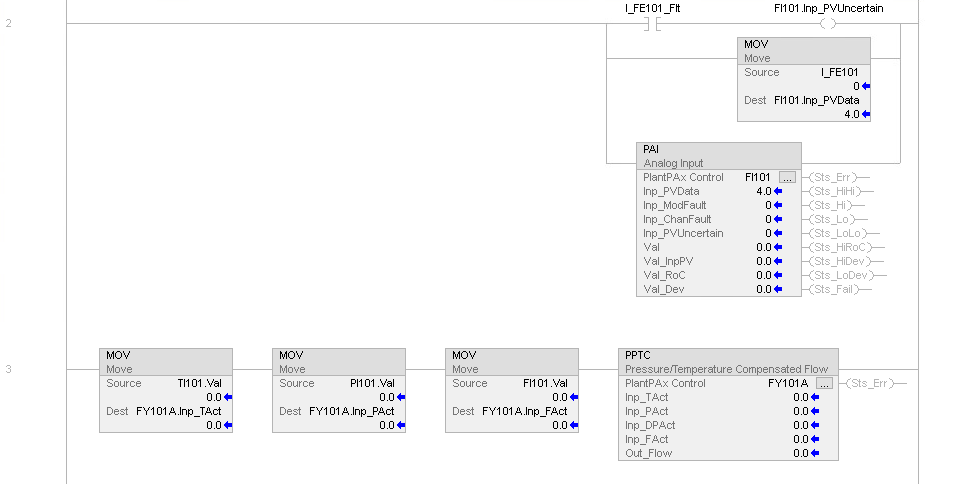

梯形图

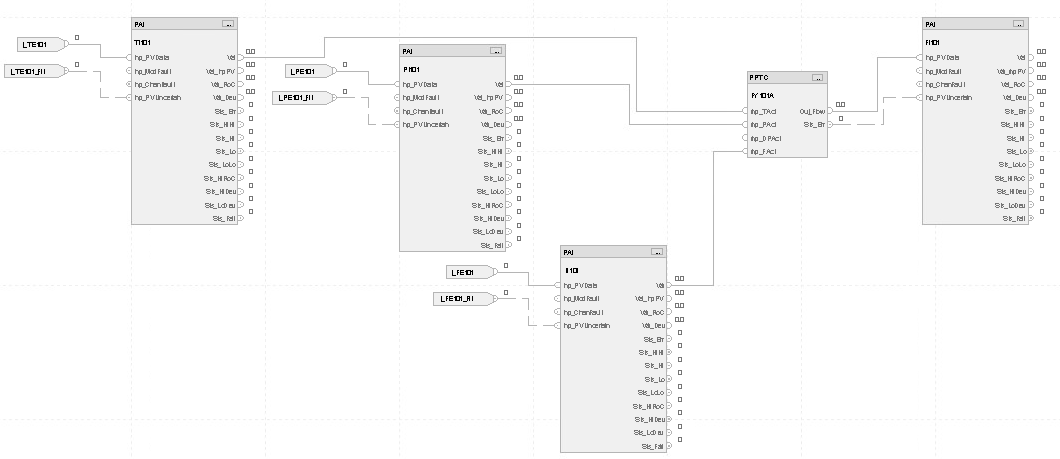

功能块图

结构化文本

PPTC(PPTC_01);

操作数

重要提示: 以下情况下会导致运行出现意外：

输出标签操作数被覆盖。

结构操作数的成员被覆盖。

除非另外指定，否则结构操作数由多条指令共用。

指令中混用数据类型时，需遵从相关的数据转换规则。请参阅数据转换。

配置操作数

操作数	类型	格式	说明
PlantPAx Control	P_PRESS_TEMP_COMPENSATED	标签	指令正确运行所需的数据结构。

P_PRESS_TEMP_COMPENSATED 结构

公共成员是可通过编程方式访问的标准可见标签成员。专用隐藏成员用于 HMI 面板中，无法通过编程方式访问。专用成员在公共成员后面的单独表中列出。

公共输入成员	数据类型	说明
EnableIn	BOOL	启用输入。梯形图：对应于梯级输入条件。默认值为真。
Inp_InitializeReq	BOOL	1 = 请求初始化指令。指令通常在首次运行时进行初始化。需要重新初始化时使用此请求。该指令自动清除该操作数。默认值为真。
Inp_TAct	REAL	实际（测量）温度，可采用绝对或常用单位。有效值 = 任意浮点数。默认值为 0.0。
Inp_PAct	REAL	实际（测量）压力，可采用绝对或常用单位。有效值 = 任意浮点数。默认值为 0.0。
Inp_DPAct	REAL	实际（测量）压差。有效值 = 任意浮点数。默认值为 0.0。
Inp_FAct	REAL	实际（测量）未补偿流，采用体积单位。有效值 = 任意浮点数。默认值为 0.0。
Cfg_LoFlowCutoff	REAL	如果 Out_Flow 小于此截止值，则会显示为 0.0。有效值 = 0.0 到最大正浮点数。默认值为 0.0。
Cfg_TStd	REAL	标准温度，采用 Inp_TAct 单位。有效值 = 任意浮点数。默认值为 0.0。
Cfg_PStd	REAL	标准压力，采用 Inp_PAct 单位。有效值 = 任意浮点数。默认值为 0.0。
Cfg_TOffset	REAL	“零”输入单位温度，采用绝对单位。通常为 273.15 开尔文或 459.67 兰氏度。有效值 = 0.0 到最大正浮点数。默认值为 273.15。
Cfg_POffset	REAL	“零”输入单位压力，采用绝对单位。通常为 14.696 PSIA。有效值 = 0.0 到最大正浮点数。默认值为 14.696。
Cfg_DPRef	REAL	参考（满量程）压差。常用值为 100.0 英寸水柱。有效值 = 0.0 到最大正浮点数。默认值为 100.0。
Cfg_FRef	REAL	参考 dp 处的参考流量，采用体积单位。有效值 = 0.0 到最大正浮点数。默认值为 1.0。
Cfg_UseDP	BOOL	1 = 使用 Inp_DPAct（平方根曲线）计算流量。0 = 使用 Inp_FAct（线性）。默认值为假。

公共输出成员	数据类型	说明
EnableOut	BOOL	启用输出。此输出状态始终反映 EnableIn 输入状态。
Out_Flow	REAL	补偿流（在标准温度和压力下：质量流量）。
Sts_Initialized	BOOL	1 = 指令已初始化。使用 Inp_InitializeReq 重新初始化。
Sts_Err	BOOL	1 = 配置出错：请参阅明细位 (Sts_Errxxx) 以查找原因。
Sts_ErrTStd	BOOL	1 = 标准温度无效（Cfg_TStd + Cfg_TOffset 必须 > 0.0）。
Sts_ErrPStd	BOOL	1 = 标准压力无效（Cfg_PStd + Cfg_PStd 必须 > 0.0）。
Sts_ErrDPRef	BOOL	1 = 参考压差无效（如果使用 DP，则必须 > 0.0）。
Sts_ErrFRef	BOOL	1 = 参考 DP 处的参考流量无效（必须 > 0.0）。

操作

在其他功能块之间，PPTC 指令仅用作计算函数。如果需要面板或报警，可将该指令计算所得的输出发送至 PAI（模拟输入）指令进行报警和显示。

PPTC 指令：

将体积流速率或流元素（如孔板或皮托管）的压差作为其主要输入。使用压差时，PPTC 指令允许配置给定压差的体积流速率。

接受温度，单位为常用单位（华氏或摄氏度）或绝对单位（兰氏度或开尔文）。

接受压力，单位为常用单位（PSIG、kPa 计量单位或 MPa 计量单位）或绝对单位（PSIA、kPa 绝对值、MPa 绝对值）。

具有用户可配置的标准条件，例如 14.696 PSIA 和 60 °F，或 101.325 kPa 和 0 °C。

通过使用理想气体定律（PV = nRT）来确定指定标准条件下的流量，以从给定温度和压力调整到标准温度和压力。

虚拟化

虚拟化不适用于 PPTC 指令。

初始化

指令通常在首次运行时进行初始化。可随时通过设置 Inp_InitializeReq = 1 来请求重新初始化。为了进行正确的初始化，如果在执行代码的联机编辑时添加指令，请确保默认值 Inp_InitializeReq = 1。

HMI 字符串配置

配置 HMI 面板（FT 视图）和 Logix Designer 配置对话框的字符串。

说明 - PPTC 标签的说明

图形符号标签 - PPTC 标签的标签元数据

HMI 面板调用的显示库 - PPTC 标签的库元数据

指令名称 - PPTC 标签的指令元数据

区域名称 - PPTC 标签的区域元数据

URL 链接 - PPTC 标签的 URL 元数据

实际压差单位 - .Inp_DPAct 的工程单位元数据

实际的未补偿流量（采用体积单位）- .Inp_FAct 的工程单位元数据

实际压力（可采用绝对或常用单位）- .Inp_PAct 的工程单位元数据

实际温度（可采用绝对或常用单位）- .Inp_TAct 的工程单位元数据

补偿流（在标准温度和压力下：质量流量）单位 - .Out_Flow 的工程单位元数据

监控 PPTC 指令

使用 PlantPAx 过程对象库中的操作员面板进行监控。

影响数学状态标志

编号

严重/轻微故障

没有特定于此指令的故障。请参见“数组索引编制”，了解关于数组索引故障的信息。

执行

梯形图

条件/状态	执行的操作
预扫描	梯级输出条件设置为假。
指令首次运行	指令正常执行。
梯级输入条件为假	将梯级输出条件设置为梯级输入条件。
梯级输入条件为真	将梯级输出条件设置为梯级输入条件。指令执行。
后扫描	梯级输出条件设置为假。

功能块图

条件/状态	执行的操作
预扫描	EnableOut 设置为假。
指令首次运行	请参阅“梯形图”表中的“指令首次运行”行。
指令首次扫描	请参阅“功能块图”表中的“指令首次运行”行。
EnableIn 为假	EnableOut 设置为假。
EnableIn 为真	EnableOut 设置为真。指令执行。
后扫描	EnableIn 和 EnableOut 位设置为假。

结构化文本

在结构化文本中，EnableIn 在普通扫描期间始终为真。指令在处于由逻辑激活的控制路径中时执行。

条件/状态	执行的操作
预扫描	请参阅“功能块图”表中的“预扫描”行。
指令首次运行	请参阅“功能块图”表中的“指令首次运行”行。
EnableIn 为真	请参阅“功能块图”表中的“EnableIn 为真”行。
后扫描	请参阅“功能块图”表中的“后扫描”行。
