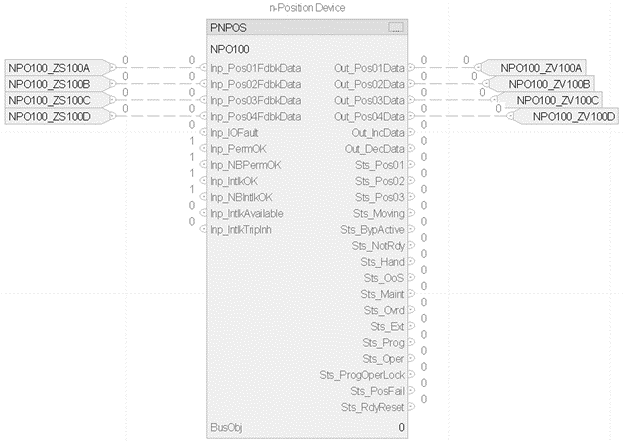

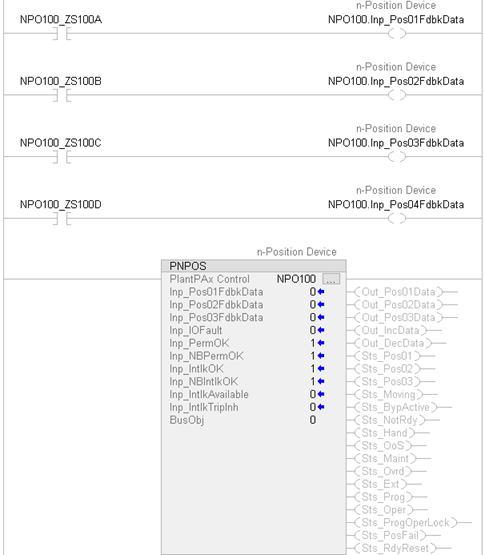

过程 n 位置设备 (Process n-Position Device, PNPOS)

控制和监控多位置（最多三十个位置）设备，例如旋转阀和其他具有多个固定位置的设备。
监控限位开关或其他位置反馈，并显示实际设备位置。

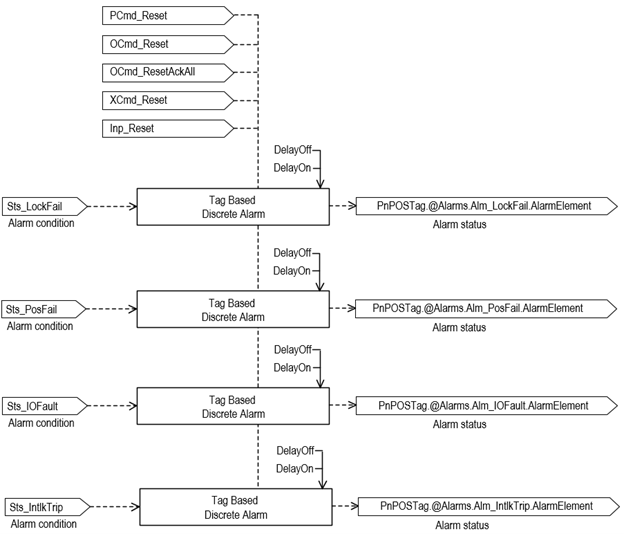

检查是否未能在配置的时间内到达请求的位置。在出现位置故障时提供报警。
监控用于允许移动到新位置的许可条件。
监控用于使设备断电或请求设备返回位置 1 的互锁条件。如果互锁条件导致设备断电或返回位置 1，则提供互锁脱扣报警。
提供输出以请求每个位置并提供用于增大和减小位置的输出。
为使用气动或液压设备来步进位置的设备提供输出，以对分度气缸定序。气缸可按“伸出、移位、缩回、移位”序列工作以接通设备，并将其步进到下一个位置。逆时针驱动循环设备（对于支持双向操作的设备）时，气缸序列会颠倒移位方向。
（可选）处理在移动设备之前必须驱动到未锁定或未密封状态的位置锁定或密封，并在移动完成后返回到锁定或密封状态。
为维护人员提供将设备停用的能力。
如果使用可选锁定或密封，则为锁定或密封提供位置反馈，以在适当时间验证锁定或未锁定状态。为锁定故障提供报警。
提供虚拟化功能，其响应方式就如同在输出保持断电的同时存在正常工作的设备。虚拟化功能可用于系统测试、操作员培训等活动，或作为整个过程虚拟化的一部分。
监控输入/输出 (I/O) 通信故障并提供输入/输出 (I/O) 故障报警。
提供可供自动化逻辑使用的可用状态，以便自动化逻辑了解何时控制设备。
提供维护功能，例如能够绕过任何可绕过的互锁/许可或临时禁用反馈检查。
从手控、维护、覆盖、外部、程序和操作员命令源运行。

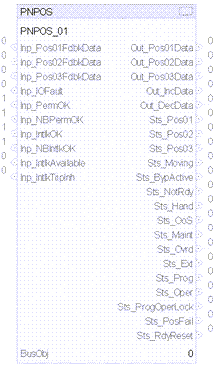

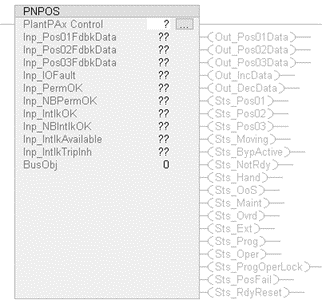

操作数	类型	格式	说明
PlantPAx ControlPlantPAx Control	P_DISCRETE_N_POSITION	标签	指令正确运行所需的数据结构。
BusObj	BUS_OBJ	标签	总线组件。

公共输入成员	数据类型	FBD 默认可见性	需要 FBD 接线	用途	说明
EnableIn	BOOL	不可见	不需要	输入	启用输入 - 系统定义的参数 默认值为真。
Inp_InitializeReq	BOOL	不可见	不需要	输入	1 = 请求初始化指令。指令通常在首次运行时进行初始化。需要重新初始化时使用此请求。该指令自动清除该操作数。 默认值为真。
Inp_OwnerCmd	DINT	不可见	不需要	输入	宿主设备命令（位图）：所有位关闭 = 无，10 = 操作员锁定，11 = 操作员解锁，12 = 程序锁定，13 = 程序解锁，14 = 获取维护，15 = 释放维护，16 = 获取外部，17 = 释放外部，29 = 回送。 默认值为 0。
Inp_Pos01FdbkData	BOOL	可见	不需要	输入	位置 1 反馈：1 = 设备收到位置 1 确认。 默认值为假。
Inp_Pos02FdbkData	BOOL	可见	不需要	输入	位置 2 反馈：1 = 设备收到位置 2 确认。 默认值为假。
Inp_Pos03FdbkData	BOOL	可见	不需要	输入	位置 3 反馈：1 = 设备收到位置 3 确认。 默认值为假。
Inp_Pos04FdbkData	BOOL	不可见	不需要	输入	位置 4 反馈：1 = 设备收到位置 4 确认。 默认值为假。
Inp_Pos05FdbkData	BOOL	不可见	不需要	输入	位置 5 反馈：1 = 设备收到位置 5 确认。 默认值为假。
Inp_Pos06FdbkData	BOOL	不可见	不需要	输入	位置 6 反馈：1 = 设备收到位置 6 确认。 默认值为假。
Inp_Pos07FdbkData	BOOL	不可见	不需要	输入	位置 7 反馈：1 = 设备收到位置 7 确认。 默认值为假。
Inp_Pos08FdbkData	BOOL	不可见	不需要	输入	位置 8 反馈：1 = 设备收到位置 8 确认。 默认值为假。
Inp_Pos09FdbkData	BOOL	不可见	不需要	输入	位置 9 反馈：1 = 设备收到位置 9 确认。 默认值为假。
Inp_Pos10FdbkData	BOOL	不可见	不需要	输入	位置 10 反馈：1 = 设备收到位置 10 确认。 默认值为假。
Inp_Pos11FdbkData	BOOL	不可见	不需要	输入	位置 11 反馈：1 = 设备收到位置 11 确认。 默认值为假。
Inp_Pos12FdbkData	BOOL	不可见	不需要	输入	位置 12 反馈：1 = 设备收到位置 12 确认。 默认值为假。
Inp_Pos13FdbkData	BOOL	不可见	不需要	输入	位置 13 反馈：1 = 设备收到位置 13 确认。 默认值为假。
Inp_Pos14FdbkData	BOOL	不可见	不需要	输入	位置 14 反馈：1 = 设备收到位置 14 确认。 默认值为假。
Inp_Pos15FdbkData	BOOL	不可见	不需要	输入	位置 15 反馈：1 = 设备收到位置 15 确认。 默认值为假。
Inp_Pos16FdbkData	BOOL	不可见	不需要	输入	位置 16 反馈：1 = 设备收到位置 16 确认。 默认值为假。
Inp_Pos17FdbkData	BOOL	不可见	不需要	输入	位置 17 反馈：1 = 设备收到位置 17 确认。 默认值为假。
Inp_Pos18FdbkData	BOOL	不可见	不需要	输入	位置 18 反馈：1 = 设备收到位置 18 确认。 默认值为假。
Inp_Pos19FdbkData	BOOL	不可见	不需要	输入	位置 19 反馈：1 = 设备收到位置 19 确认。 默认值为假。
Inp_Pos20FdbkData	BOOL	不可见	不需要	输入	位置 20 反馈：1 = 设备收到位置 20 确认。 默认值为假。
Inp_Pos21FdbkData	BOOL	不可见	不需要	输入	位置 21 反馈：1 = 设备收到位置 21 确认。 默认值为假。
Inp_Pos22FdbkData	BOOL	不可见	不需要	输入	位置 22 反馈：1 = 设备收到位置 22 确认。 默认值为假。
Inp_Pos23FdbkData	BOOL	不可见	不需要	输入	位置 23 反馈：1 = 设备收到位置 23 确认。 默认值为假。
Inp_Pos24FdbkData	BOOL	不可见	不需要	输入	位置 24 反馈：1 = 设备收到位置 24 确认。 默认值为假。
Inp_Pos25FdbkData	BOOL	不可见	不需要	输入	位置 25 反馈：1 = 设备收到位置 25 确认。 默认值为假。
Inp_Pos26FdbkData	BOOL	不可见	不需要	输入	位置 26 反馈：1 = 设备收到位置 26 确认。 默认值为假。
Inp_Pos27FdbkData	BOOL	不可见	不需要	输入	位置 27 反馈：1 = 设备收到位置 27 确认。 默认值为假。
Inp_Pos28FdbkData	BOOL	不可见	不需要	输入	位置 28 反馈：1 = 设备收到位置 28 确认。 默认值为假。
Inp_Pos29FdbkData	BOOL	不可见	不需要	输入	位置 29 反馈：1 = 设备收到位置 29 确认。 默认值为假。
Inp_Pos30FdbkData	BOOL	不可见	不需要	输入	位置 30 反馈：1 = 设备收到位置 30 确认。 默认值为假。
Inp_LockFdbkData	BOOL	不可见	不需要	输入	1 = 确认设备已锁定/密封在指定位置。 默认值为假。
Inp_UnlockFdbkData	BOOL	不可见	不需要	输入	1 = 确认设备未锁定/未密封，设备可以自由移动。 默认值为假。
Inp_CylExtFdbkData	BOOL	不可见	不需要	输入	1 = 确认设备分度气缸已伸出。 默认值为假。
Inp_CylRetrFdbkData	BOOL	不可见	不需要	输入	1 = 确认设备分度气缸已缩回。 默认值为假。
Inp_CylLeftFdbkData	BOOL	不可见	不需要	输入	1 = 确认设备分度气缸在左侧（递增）位置。 默认值为假。
Inp_CylRightFdbkData	BOOL	不可见	不需要	输入	1 = 确认设备分度气缸在右侧（递减）位置。 默认值为假。
Inp_IOFault	BOOL	可见	不需要	输入	1 = 输入/输出 (I/O) 通信发生故障，0 = 输入/输出 (I/O) 通信正常 (OK)。 默认值为假。
Inp_PermOK	BOOL	可见	不需要	输入	1 = 许可正常 (OK)，设备可以接通。 默认值为真。
Inp_NBPermOK	BOOL	可见	不需要	输入	1 = 不可绕过许可正常 (OK)，设备可以接通。 默认值为真。
Inp_IntlkOK	BOOL	可见	不需要	输入	1 = 互锁正常 (OK)，设备可以接通，0 = 互锁不正常 (OK)，设备必须断电或驱动到位置 1。 默认值为真。
Inp_NBIntlkOK	BOOL	可见	不需要	输入	1 = 不可绕过互锁正常 (OK)，设备可以接通，0 = 互锁不正常 (OK)，设备必须断电或驱动到位置 1。 默认值为真。
Inp_IntlkAvailable	BOOL	可见	不需要	输入	1 = 互锁可用性正常 (OK)，如果设备已准备就绪，则显示 Sts_IntlkAvailable（对于互锁除外）。 默认值为假。
Inp_IntlkTripInh	BOOL	可见	不需要	输入	1 = 禁止报告 Sts_IntlkTrip 和互锁脱扣报警。 默认值为假。
Inp_RdyReset	BOOL	不可见	不需要	输入	1 = 通过该对象重置的相关对象已准备好重置。 默认值为假。
Inp_Hand	BOOL	不可见	不需要	输入	1 = 获取手控命令源（通常为本地硬连接），0 = 释放手控。 默认值为假。
Inp_Ovrd	BOOL	不可见	不需要	输入	1 = 获取覆盖命令源（较高优先级程序逻辑），0 = 释放覆盖。 默认值为假。
Inp_OvrdCmd	SINT	不可见	不需要	输入	覆盖设备命令：0 = 无命令，1 = 位置 1，2 = 位置 2，...，30 = 位置 30。 默认值为 0。
Inp_ExtInh	BOOL	不可见	不需要	输入	1 = 禁止外部命令源获取，0 = 允许外部获取。 默认值为假。
Inp_HornInh	BOOL	不可见	不需要	输入	1 = 禁用声音警报，0 = 启用声音警报。 默认值为假。
Inp_Reset	BOOL	不可见	不需要	输入	1 = 重置已去除锁定和已清除报警。 默认值为假。
Cfg_AllowDisable	BOOL	不可见	不需要	输入	1 = 允许维护人员禁用报警。 默认值为真。
Cfg_AllowShelve	BOOL	不可见	不需要	输入	1 = 允许操作员延迟报警。 默认值为真。
Cfg_NumPos	SINT	不可见	不需要	输入	设备位置的数量。有效值 = 2 至 30。 默认值为 3。

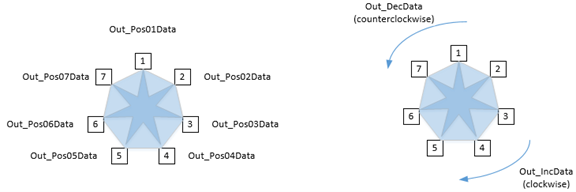

Cfg_Circ	BOOL	不可见	不需要	输入	1 = 位置为循环（旋转设备，位置 n 后为位置 1），0 = 线性设备（位置 1 和位置 n 处于行程两端）。 默认值为假。
Cfg_CWOnly	BOOL	不可见	不需要	输入	1 = 循环（旋转）设备只能“顺时针”旋转，0 = 循环设备是双向的，使用最短路径。 默认值为假。
Cfg_ViaPos01	BOOL	不可见	不需要	输入	1 = 每次移动时将线性设备驱动到位置 1，0 = 直接移动至设定位置。 默认值为假。
Cfg_IntlkToPos01	BOOL	不可见	不需要	输入	1 = 在互锁不正常 (OK) 时驱动到位置 1，0 = 仅在互锁不正常 (OK) 时断电。 默认值为假。
Cfg_OutPosLatch	BOOL	不可见	不需要	输入	1 = 在设置新目标位置之前锁定位置输出，0 = 达到目标位置时清除位置输出。 默认值为假。
Cfg_HasLock	BOOL	不可见	不需要	输入	1 = 设备具有锁定或密封，在移动前必须取消锁定/取消密封。 默认值为假。
Cfg_HasPosFdbk	BOOL	不可见	不需要	输入	1 = 设备拥有所有位置的位置反馈。 默认值为假。
Cfg_UsePosFdbk	BOOL	不可见	不需要	输入	1 = 使用位置反馈验证设备是否达到目标位置。 默认值为假。
Cfg_HasLockFdbk	BOOL	不可见	不需要	输入	1 = 设备具有已锁定/未锁定的反馈。 默认值为假。
Cfg_UseLockFdbk	BOOL	不可见	不需要	输入	1 = 使用锁定反馈验证设备是否锁定/未锁定。 默认值为假。
Cfg_HasCylFdbk	BOOL	不可见	不需要	输入	1 = 设备分度气缸具有位置反馈。 默认值为假。
Cfg_UseCylFdbk	BOOL	不可见	不需要	输入	1 = 使用分度气缸位置反馈验证气缸运动。 默认值为假。
Cfg_HasPermObj	BOOL	不可见	不需要	输入	1 = 通知 HMI 已将对象连接到 Inp_Perm 输入，启用导航。 默认值为假。
Cfg_HasIntlkObj	BOOL	不可见	不需要	输入	1 = 通知 HMI 已将对象连接到 Inp_Intlk 输入，启用导航。 默认值为假。
Cfg_HasMoreObj	BOOL	不可见	不需要	输入	1 = 通知 HMI 一个具有更多信息的对象可用于，启用导航。 默认值为假。
Cfg_OperPos01Prio	BOOL	不可见	不需要	输入	1 = 随时接受将 OSet_Pos 设置为位置 1，0 = 仅在选择操作员命令源时，才接受 OSet_Pos。 默认值为假。
Cfg_ExtPos01Prio	BOOL	不可见	不需要	输入	1 = 随时接受将 XSet_Pos 设置为位置 1，0 = 仅在选择外部命令源时，才接受 XSet_Pos。 默认值为假。
Cfg_OSetResets	BOOL	不可见	不需要	输入	1 = 新操作员状态命令重置故障，0 = 需要使用重置命令清除故障。 默认值为假。
Cfg_XSetResets	BOOL	不可见	不需要	输入	1 = 新外部状态命令重置故障，0 = 需要使用重置命令清除故障。 默认值为假。
Cfg_SetDuringMove	BOOL	不可见	不需要	输入	1 = 在移动期间接收到的新位置设置，0 = 必须等待上一移动完成。 默认值为假。
Cfg_OvrdPermIntlk	BOOL	不可见	不需要	输入	1 = 覆盖忽略可绕过的许可和互锁，0 = 覆盖使用所有许可和互锁。 默认值为假。
Cfg_ShedOnPosFail	BOOL	不可见	不需要	输入	1 = 在出现位置故障时将设备断电并报警，0 = 仅报警。 默认值为真。
Cfg_ShedOnLockFail	BOOL	不可见	不需要	输入	1 = 在出现锁定故障时将设备断电并报警，0 = 仅报警。 默认值为真。
Cfg_ShedOnIOFault	BOOL	不可见	不需要	输入	1 = 在出现输入/输出 (I/O) 故障时将设备断电并报警，0 = 仅报警。 默认值为真。
Cfg_HornOnChange	BOOL	不可见	不需要	输入	1 = 出现任何位置更改时鸣喇叭，0 = 仅在离开位置 1 时鸣喇叭。 默认值为假。
Cfg_HasOper	BOOL	不可见	不需要	输入	1 = 存在操作员（未锁定）命令源，可选择。 默认值为真。
Cfg_HasOperLocked	BOOL	不可见	不需要	输入	1 = 存在操作员已锁定命令源，可选择。 默认值为真。
Cfg_HasProg	BOOL	不可见	不需要	输入	1 = 存在程序（未锁定）命令源，可选择。 默认值为真。
Cfg_HasProgLocked	BOOL	不可见	不需要	输入	1 = 存在程序已锁定命令源，可选择。 默认值为真。
Cfg_HasExt	BOOL	不可见	不需要	输入	1 = 存在外部命令源，可选择。 默认值为假。
Cfg_HasMaint	BOOL	不可见	不需要	输入	1 = 存在维护命令源，可选择。 默认值为真。
Cfg_HasMaintOoS	BOOL	不可见	不需要	输入	1 = 存在维护停用，可选择。 默认值为真。
Cfg_OvrdOverLock	BOOL	不可见	不需要	输入	1 = 覆盖取代程序/操作员已锁定，0 = 不取代程序/操作员锁定。 默认值为真。
Cfg_ExtOverLock	BOOL	不可见	不需要	输入	1 = 外部取代程序/操作员已锁定，0 = 不取代程序/操作员锁定。 默认值为假。
Cfg_ProgPwrUp	BOOL	不可见	不需要	输入	1 = 为程序命令源加电，0 = 为操作员命令源加电。 默认值为假。
Cfg_ProgNormal	BOOL	不可见	不需要	输入	正常命令源：1 = 程序，0 = 操作员。 默认值为假。
Cfg_PCmdPriority	BOOL	不可见	不需要	输入	命令优先级：1 = 程序命令优先，0 = 操作员命令优先。 默认值为假。
Cfg_PCmdProgAsLevel	BOOL	不可见	不需要	输入	1 = 程序/操作员选择遵循 PCmd_Prog 作为级别（1 表示程序，0 表示操作员），0 = 将 PCmd_Prog 用作边缘来选择程序，PCmd_Oper 选择操作员。 默认值为假。
Cfg_PCmdLockAsLevel	BOOL	不可见	不需要	输入	1 = 程序锁定选择遵循 PCmd_Lock 作为级别（1 表示锁定，0 表示未锁定），0 = 将 PCmd_Lock 用作边缘来选择程序已锁定，PCmd_Unlock 选择程序（未锁定）。 默认值为假。
Cfg_ExtAcqAsLevel	BOOL	不可见	不需要	输入	1 = 外部选择遵循 XCmd_Acq 作为级别（1 表示获取外部，0 表示释放外部），0 = 将 XCmd_Acq 用作边缘来获取外部，XCmd_Rel 用于释放外部。 默认值为假。
Cfg_Retries	SINT	不可见	不需要	输入	在声明故障之前，通过位置 1 的重试次数，有效值 = 0 至 3，0 = 不重试。 默认值为 3。
Cfg_ExtendDelay	REAL	不可见	不需要	输入	伸出气缸以接通进行移动前的延迟时间（秒）。有效值 = 0.0 至 2147483.0。 默认值为 0.0。
Cfg_VerifyDelay	REAL	不可见	不需要	输入	验证设备已固定在命令位置的延迟时间（秒）。有效值 = 0.0 至 2147483.0。 默认值为 1.0。
Cfg_PosCheckTime	REAL	不可见	不需要	输入	在声明故障之前接收位置反馈的时间（秒）。有效值 = 0.0 至 2147483.0。 默认值为 30.0。
Cfg_LockCheckTime	REAL	不可见	不需要	输入	在声明锁定故障之前接收已锁定/未锁定反馈的时间（秒）。有效值 = 0.0 至 2147483.0。 默认值为 5.0。
Cfg_VirtualPosTime	REAL	不可见	不需要	输入	处于虚拟化状态时模拟达到目标位置的时间（秒）。有效值 = 0.0 至 2147483.0。 默认值为 1.0。
Cfg_VirtualLockTime	REAL	不可见	不需要	输入	处于虚拟化状态时模拟锁定或未锁定的时间（秒）。有效值 = 0.0 至 2147483.0。 默认值为 1.0。
Cfg_VirtualCylTime	REAL	不可见	不需要	输入	处于虚拟化状态时模拟分度气缸的时间（秒）。有效值 = 0.0 至 21474830。 默认值为 0.5。
Cfg_StartHornTime	REAL	不可见	不需要	输入	设备位置更改时发出声音的时间（秒）。有效值 = 0.0 至 1000.0，0.0 = 已禁用。 默认值为 0.0。
Cfg_CnfrmReqd	SINT	不可见	不需要	输入	需要操作员命令确认或电子签名类型：0 = 无，1 = 需要命令确认，2 = 需要执行者电子签名，3 = 需要执行者和审批者电子签名。 默认值为 0。
PSet_Owner	DINT	不可见	不需要	输入	程序所有权请求：非零宿主 ID = 获取，0 = 释放。 默认值为 0。
PSet_Pos	SINT	不可见	不需要	输入	命令位置 1 到 30 的程序设置，0 = 无命令。该指令自动清除该操作数。 默认值为 0。
PCmd_Virtual	BOOL	不可见	不需要	输入	用于选择虚拟（仿真）设备操作的程序命令。该指令自动清除该操作数。 默认值为假。
PCmd_Physical	BOOL	不可见	不需要	输入	用于选择物理（非仿真）设备操作的程序命令。该指令自动清除该操作数。 默认值为假。
PCmd_Reset	BOOL	不可见	不需要	输入	用于重置已去除的锁定和已返回到正常的锁定报警的程序命令。该指令自动清除该操作数。 默认值为假。
PCmd_Prog	BOOL	不可见	不需要	输入	用于选择程序命令源的程序命令。如果 Cfg_PCmdProgAsLevel = 0，则指令会自动清除此操作数。 默认值为假。
PCmd_Oper	BOOL	不可见	不需要	输入	用于选择操作员命令源的程序命令。该指令自动清除该操作数。 默认值为假。
PCmd_Lock	BOOL	不可见	不需要	输入	用于锁定程序命令源并禁止操作员的程序命令。如果 Cfg_PCmdLockAsLevel = 0，则指令会自动清除此操作数。 默认值为假。
PCmd_Unlock	BOOL	不可见	不需要	输入	用于解锁程序命令源并允许操作员获取的程序命令。该指令自动清除该操作数。 默认值为假。
PCmd_Normal	BOOL	不可见	不需要	输入	用于选择正常命令源的程序命令（操作员或程序）。该指令自动清除该操作数。 默认值为假。
XSet_Pos	SINT	不可见	不需要	输入	命令位置 1 到 30 的外部设置，0 = 无命令。该指令自动清除该操作数。 默认值为 0。
XCmd_Acq	BOOL	不可见	不需要	输入	用于获取命令源的外部命令。如果 Cfg_ExtAcqAsLevel = 0，则指令会自动清除此操作数。 默认值为假。
XCmd_Rel	BOOL	不可见	不需要	输入	用于释放命令源的外部命令，如果 Cfg_ExtAcqAsLevel = 0，则接受。该指令自动清除该操作数。 默认值为假。
XCmd_Reset	BOOL	不可见	不需要	输入	用于重置已去除的锁定和已返回到正常的锁定报警的外部命令。该指令自动清除该操作数。 默认值为假。
XCmd_ResetAckAll	BOOL	不可见	不需要	输入	用于确认所有报警并重置已锁定的报警和解除条件的外部命令。该指令自动清除该操作数。 默认值为假。

公共输出成员	数据类型	FBD 默认可见性	需要 FBD 接线	用途	说明
EnableOut	BOOL	不可见	不需要	输出	启用输出 - 系统定义的参数
Out_Pos01Data	BOOL	可见	不需要	输出	用于转至位置 1 的输出。
Out_Pos02Data	BOOL	可见	不需要	输出	用于转至位置 2 的输出。
Out_Pos03Data	BOOL	可见	不需要	输出	用于转至位置 3 的输出。
Out_Pos04Data	BOOL	不可见	不需要	输出	用于转至位置 4 的输出。
Out_Pos05Data	BOOL	不可见	不需要	输出	用于转至位置 5 的输出。
Out_Pos06Data	BOOL	不可见	不需要	输出	用于转至位置 6 的输出。
Out_Pos07Data	BOOL	不可见	不需要	输出	用于转至位置 7 的输出。
Out_Pos08Data	BOOL	不可见	不需要	输出	用于转至位置 8 的输出。
Out_Pos09Data	BOOL	不可见	不需要	输出	用于转至位置 9 的输出。
Out_Pos10Data	BOOL	不可见	不需要	输出	用于转至位置 10 的输出。
Out_Pos11Data	BOOL	不可见	不需要	输出	用于转至位置 11 的输出。
Out_Pos12Data	BOOL	不可见	不需要	输出	用于转至位置 12 的输出。
Out_Pos13Data	BOOL	不可见	不需要	输出	用于转至位置 13 的输出。
Out_Pos14Data	BOOL	不可见	不需要	输出	用于转至位置 14 的输出。
Out_Pos15Data	BOOL	不可见	不需要	输出	用于转至位置 15 的输出。
Out_Pos16Data	BOOL	不可见	不需要	输出	用于转至位置 16 的输出。
Out_Pos17Data	BOOL	不可见	不需要	输出	用于转至位置 17 的输出。
Out_Pos18Data	BOOL	不可见	不需要	输出	用于转至位置 18 的输出。
Out_Pos19Data	BOOL	不可见	不需要	输出	用于转至位置 19 的输出。
Out_Pos20Data	BOOL	不可见	不需要	输出	用于转至位置 20 的输出。
Out_Pos21Data	BOOL	不可见	不需要	输出	用于转至位置 21 的输出。
Out_Pos22Data	BOOL	不可见	不需要	输出	用于转至位置 22 的输出。
Out_Pos23Data	BOOL	不可见	不需要	输出	用于转至位置 23 的输出。
Out_Pos24Data	BOOL	不可见	不需要	输出	用于转至位置 24 的输出。
Out_Pos25Data	BOOL	不可见	不需要	输出	用于转至位置 25 的输出。
Out_Pos26Data	BOOL	不可见	不需要	输出	用于转至位置 26 的输出。
Out_Pos27Data	BOOL	不可见	不需要	输出	用于转至位置 27 的输出。
Out_Pos28Data	BOOL	不可见	不需要	输出	用于转至位置 28 的输出。
Out_Pos29Data	BOOL	不可见	不需要	输出	用于转至位置 29 的输出。
Out_Pos30Data	BOOL	不可见	不需要	输出	用于转至位置 30 的输出。
Out_IncData	BOOL	可见	不需要	输出	用于驱动到递增位置（顺时针）的输出。
Out_DecData	BOOL	可见	不需要	输出	用于驱动到递减位置（逆时针）的输出。
Out_UnlockData	BOOL	不可见	不需要	输出	用于取消锁定/取消密封设备的输出。
Out_LockData	BOOL	不可见	不需要	输出	用于锁定/密封设备的输出。
Out_CylExtendData	BOOL	不可见	不需要	输出	用于伸出气缸以接通位置分度设备的输出。
Out_CylRetractData	BOOL	不可见	不需要	输出	用于缩回气缸以将位置分度设备断电的输出。
Out_CylLeftData	BOOL	不可见	不需要	输出	用于向左分度设备（递增位置）的输出。
Out_CylRightData	BOOL	不可见	不需要	输出	用于向右分度设备（递减位置）的输出。
Out_HornData	BOOL	不可见	不需要	输出	用于在命令位置更改之前鸣喇叭的输出。
Out_Reset	BOOL	不可见	不需要	输出	1 = 已收到并接受重置命令。
Out_OwnerSts	DINT	不可见	不需要	输出	命令源的状态，宿主命令握手和就绪状态（位图）：所有位关闭 = 无，.10 = 操作员锁定，.11 = 操作员解锁，.12 = 程序锁定，.13 = 程序解锁，.14 = 获取维护， .15 = 释放维护，.16 = 获取外部，.17 = 释放外部，.18 = 具有维护，.19 = 外部覆盖锁定，.20 = 具有外部，.21 = 具有操作员，.22 = 具有操作员锁定，.23 = 具有程序，.24 = 具有程序锁定，.29 = 回送，.30 = 未就绪。
Sts_Initialized	BOOL	不可见	不需要	输出	1 = 指令已初始化。0 = 使用 Inp_InitializeReq 重新初始化。
Sts_Pos01	BOOL	可见	不需要	输出	1 = 确认设备处于位置 1。
Sts_Pos02	BOOL	可见	不需要	输出	1 = 确认设备处于位置 2。
Sts_Pos03	BOOL	可见	不需要	输出	1 = 确认设备处于位置 3。
Sts_Pos04	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 4。
Sts_Pos05	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 5。
Sts_Pos06	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 6。
Sts_Pos07	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 7。
Sts_Pos08	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 8。
Sts_Pos09	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 9。
Sts_Pos10	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 10。
Sts_Pos11	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 11。
Sts_Pos12	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 12。
Sts_Pos13	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 13。
Sts_Pos14	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 14。
Sts_Pos15	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 15。
Sts_Pos16	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 16。
Sts_Pos17	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 17。
Sts_Pos18	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 18。
Sts_Pos19	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 19。
Sts_Pos20	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 20。
Sts_Pos21	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 21。
Sts_Pos22	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 22。
Sts_Pos23	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 23。
Sts_Pos24	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 24。
Sts_Pos25	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 25。
Sts_Pos26	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 26。
Sts_Pos27	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 27。
Sts_Pos28	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 28。
Sts_Pos29	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 29。
Sts_Pos30	BOOL	不可见	不需要	输出	1 = 确认设备处于位置 30。
Sts_Moving	BOOL	可见	不需要	输出	1 = 设备正移动至目标位置，尚未确认位置。
Sts_Horn	BOOL	不可见	不需要	输出	1 = 在命令接通/位置更改之前鸣喇叭。
Sts_Virtual	BOOL	不可见	不需要	输出	1 = 该指令将设备视为虚拟，就像控制正常工作的设备一样，但输出保持断电状态，0 = 指令正常操作物理设备。
SrcQ_IO	SINT	不可见	不需要	输出	主输入或输出的源和质量：0 = 良好，畅通，确定良好 1 = 良好，畅通，假定良好 2 = 良好，无反馈，假定良好 8 = 测试，虚拟化 9 = 测试，回路 10 = 测试，手动输入 16 = 不确定，畅通，不合格 17 = 不确定，在设备或总线端替换 18 = 不确定，在指令端替换 19 = 不确定，使用最后一个已知良好值 20 = 不确定，使用替代值 32 = 不良，信号故障 33 = 不良，通道故障 34 = 不良，模块或通信故障 35 = 不良，配置无效
SrcQ	SINT	不可见	不需要	输出	主值或状态的源和质量：0 = 良好，畅通，确定良好 1 = 良好，畅通，假定良好 2 = 良好，无反馈，假定良好 8 = 测试，虚拟化 9 = 测试，回路 10 = 测试，手动输入 16 = 不确定，畅通，不合格 17 = 不确定，在设备或总线端替换 18 = 不确定，在指令端替换 19 = 不确定，使用最后一个已知良好值 20 = 不确定，使用替代值 32 = 不良，信号故障 33 = 不良，通道故障 34 = 不良，模块或通信故障 35 = 不良，配置无效
Sts_eCmd	SINT	不可见	不需要	输出	设备命令：0 = 无，1 = 位置 1，2 = 位置 2，...，30 = 位置 30。
Sts_eFdbk	SINT	不可见	不需要	输出	设备反馈：0 = 正在移动或未知位置，1 = 位置 1，2 = 位置 2，...，30 = 位置 30，31 = 多个位置或无效反馈。
Sts_eSts	SINT	不可见	不需要	输出	设备状态：0 = 加电/重置，1 = 位置 1，2 = 位置 2，...，30 = 位置 30，31 = 正在移动，32 = 鸣喇叭，33 = 停用。
Sts_eFault	SINT	不可见	不需要	输出	设备故障状态：0 = 无，16 = 位置故障，17 = 锁定/取消锁定故障，32 = 输入/输出 (I/O) 故障，34 = 配置错误。
Sts_eState	SINT	不可见	不需要	输出	内部状态：0 = 加电/互锁/去除时断电，1 = 在指定位置，2 = 正在取消锁定，3 = 正移动至位置 1，4 = 正移动至请求的位置，5 = 正在锁定，6 = 出现故障。
Sts_eOutPos	SINT	不可见	不需要	输出	输出到物理设备的位置状态：0 = 断电，1 = 位置 1，2 = 位置 2，...，30 = 位置 30。
Sts_eOutState	SINT	不可见	不需要	输出	输出到物理设备的运动状态：0 = 保持位置，1 = 取消锁定，2 = 递减位置，3 = 递增位置，4 = 锁定，5 = 鸣喇叭。
Sts_eNotify	SINT	不可见	不需要	输出	摘要报警状态：0 = 未处于报警中、已确认，1 = 未处于报警中、未确认或需要重置，2 = 低严重性报警、已确认，3 = 低严重性报警、未确认，4 = 中等严重性报警、已确认，5 = 中等严重性报警、未确认，6 = 高严重性报警、已确认，7 = 高严重性报警、未确认，8 = 紧急严重性报警、已确认，9 = 紧急严重性报警、未确认。
Sts_eNotifyAll	SINT	不可见	不需要	输出	摘要报警状态（包括相关对象）：0 = 未处于报警中、已确认，1 = 未处于报警中、未确认或需要重置，2 = 低严重性报警、已确认，3 = 低严重性报警、未确认，4 = 中等严重性报警、已确认，5 = 中等严重性报警、未确认，6 = 高严重性报警、已确认，7 = 高严重性报警、未确认，8 = 紧急严重性报警、已确认，9 = 紧急严重性报警、未确认。
Sts_eNotifyIOFault	SINT	不可见	不需要	输出	输入/输出 (I/O) 故障报警状态：0 = 未处于报警中、已确认，1 = 未处于报警中、未确认或需要重置，2 = 低严重性报警、已确认，3 = 低严重性报警、未确认，4 = 中等严重性报警、已确认，5 = 中等严重性报警、未确认，6 = 高严重性报警、已确认，7 = 高严重性报警、未确认，8 = 紧急严重性报警、已确认，9 = 紧急严重性报警、未确认。
Sts_eNotifyPosFail	SINT	不可见	不需要	输出	设备位置故障报警状态：0 = 未处于报警中、已确认，1 = 未处于报警中、未确认或需要重置，2 = 低严重性报警、已确认，3 = 低严重性报警、未确认，4 = 中等严重性报警、已确认，5 = 中等严重性报警、未确认，6 = 高严重性报警、已确认，7 = 高严重性报警、未确认，8 = 紧急严重性报警、已确认，9 = 紧急严重性报警、未确认。
Sts_eNotifyLockFail	SINT	不可见	不需要	输出	设备锁定/密封故障报警状态：0 = 未处于报警中、已确认，1 = 未处于报警中、未确认或需要重置，2 = 低严重性报警、已确认，3 = 低严重性报警、未确认，4 = 中等严重性报警、已确认，5 = 中等严重性报警、未确认，6 = 高严重性报警、已确认，7 = 高严重性报警、未确认，8 = 紧急严重性报警、已确认，9 = 紧急严重性报警、未确认。
Sts_eNotifyIntlkTrip	SINT	不可见	不需要	输出	互锁脱扣报警状态：0 = 未处于报警中、已确认，1 = 未处于报警中、未确认或需要重置，2 = 低严重性报警、已确认，3 = 低严重性报警、未确认，4 = 中等严重性报警、已确认，5 = 中等严重性报警、未确认，6 = 高严重性报警、已确认，7 = 高严重性报警、未确认，8 = 紧急严重性报警、已确认，9 = 紧急严重性报警、未确认。
Sts_UnackAlmCount	DINT	不可见	不需要	输出	未确认报警计数。
Sts_eSrc	INT	不可见	不需要	输出	当前命令源：0 = 未使用逻辑，4 = 手控，8 = 维护，16 = 覆盖，32 = 程序，33 = 程序已锁定，34 = 默认程序（正常），64 = 操作符，65 = 操作符已锁定，66 = 默认操作符（正常），128 = 维护停用，129 = 程序停用（EnableIn 假），256 = 外部。
Sts_bSrc	INT	不可见	不需要	输出	活动命令源选择（用于 HMI 的位图）：.0 = 手控，.1 = 编程停用（EnableIn 假），.2 = 维护停用，.3 = 维护，4 = 覆盖，.5 = 外部，6 = 程序已锁定，.7 = 程序（未锁定），.8 = 操作符已锁定，.9 = 操作符（未锁定）。
Sts_Available	BOOL	不可见	不需要	输出	1 = 设备已通过程序获取，已就绪且可用于控制。
Sts_IntlkAvailable	BOOL	不可见	不需要	输出	1 = 设备可以通过程序获取，并且在互锁正常 (OK) 时可用于控制。
Sts_Bypass	BOOL	不可见	不需要	输出	1 = 已绕过可绕过的互锁和许可。
Sts_BypActive	BOOL	可见	不需要	输出	1 = 互锁/许可绕过处于活动状态（通过命令或维护命令源绕过）。
Sts_MaintByp	BOOL	不可见	不需要	输出	1 = 设备有一个维护绕过功能处于活动状态。
Sts_NotRdy	BOOL	可见	不需要	输出	1 = 设备未就绪，查看 Sts_NrdyXxx 明细位了解原因。
Sts_NrdyCfgErr	BOOL	不可见	不需要	输出	1 = 设备未就绪，配置错误。
Sts_NrdyPosFail	BOOL	不可见	不需要	输出	1 = 设备未就绪，设备位置故障，去除需要重置。
Sts_NrdyLockFail	BOOL	不可见	不需要	输出	1 = 设备未就绪，设备锁定/密封故障，去除需要重置。
Sts_NrdyIntlk	BOOL	不可见	不需要	输出	1 = 设备未就绪，互锁不正常 (OK)。
Sts_NrdyIOFault	BOOL	不可见	不需要	输出	1 = 设备未就绪，输入/输出 (I/O) 故障，去除需要重置。
Sts_NrdyOoS	BOOL	不可见	不需要	输出	1 = 设备未就绪，设备停用。
Sts_NrdyPerm	BOOL	不可见	不需要	输出	1 = 设备未就绪，许可不正常 (OK)，无法命令设备处于新位置。
Sts_NrdyPrioPos01	BOOL	不可见	不需要	输出	1 = 设备未就绪，操作员或外部已发出优先级位置 1 命令，去除需要重置。
Sts_Err	BOOL	不可见	不需要	输出	1 = 配置出错，查看 Sts_ErrXxx 明细位了解原因。
Sts_ErrAlm	BOOL	不可见	不需要	输出	1 = 配置出错，基于 Logix 标签的报警设置无效。
Sts_ErrExtendDelay	BOOL	不可见	不需要	输出	1 = 配置出错，Cfg_ExtendDelay 无效。有效值 = 0.0 至 2147483.0。
Sts_ErrVerifyDelay	BOOL	不可见	不需要	输出	1 = 配置出错，Cfg_VerifyDelay 无效。有效值 = 0.0 至 2147483.0。
Sts_ErrPosCheckTime	BOOL	不可见	不需要	输出	1 = 配置出错，Cfg_PosCheckTime 无效。有效值 = 0.0 至 2147483.0。
Sts_ErrLockCheckTime	BOOL	不可见	不需要	输出	1 = 配置出错，Cfg_LockCheckTime 无效。有效值 = 0.0 至 2147483.0。
Sts_ErrVirtualPosTime	BOOL	不可见	不需要	输出	1 = 配置出错，Cfg_VirtualPosTime 无效。有效值 = 0.0 至 2147483.0。
Sts_ErrVirtualLockTime	BOOL	不可见	不需要	输出	1 = 配置出错，Cfg_VirtualLockTime 无效。有效值 = 0.0 至 2147483.0。
Sts_ErrVirtualCylTime	BOOL	不可见	不需要	输出	1 = 配置出错，Cfg_VirtualCylTime 无效。有效值 = 0.0 至 2147483.0。
Sts_Hand	BOOL	可见	不需要	输出	1 = 选择手控命令源。
Sts_OoS	BOOL	可见	不需要	输出	1 = 选择停用命令源。
Sts_Maint	BOOL	可见	不需要	输出	1 = 选择维护命令源。
Sts_Ovrd	BOOL	可见	不需要	输出	1 = 选择覆盖命令源。
Sts_Ext	BOOL	可见	不需要	输出	1 = 选择外部命令源。
Sts_Prog	BOOL	可见	不需要	输出	1 = 选择程序（未锁定）命令源。
Sts_ProgLocked	BOOL	不可见	不需要	输出	1 = 选择程序已锁定命令源。
Sts_Oper	BOOL	可见	不需要	输出	1 = 选择操作员（未锁定）命令源。
Sts_OperLocked	BOOL	不可见	不需要	输出	1 = 选择操作员已锁定命令源。
Sts_ProgOperSel	BOOL	不可见	不需要	输出	程序/操作员选择（锁定）状态：1 = 程序，0 = 操作员。
Sts_ProgOperLock	BOOL	可见	不需要	输出	程序/操作员锁定状态：1 = 锁定，0 = 未锁定。
Sts_Normal	BOOL	不可见	不需要	输出	1 = 选择的命令源是正常源（程序或操作员）。
Sts_ExtReqInh	BOOL	不可见	不需要	输出	1 = 禁用外部命令源选择，外部在当前状态下不可用。
Sts_ProgReqInh	BOOL	不可见	不需要	输出	1 = 禁用程序命令源选择，程序在当前状态下不可用。
Sts_MAcqRcvd	BOOL	不可见	不需要	输出	1 = 用于获取维护维护命令源的命令接收到此扫描。
Sts_Alm	BOOL	不可见	不需要	输出	1 = 报警处于活动状态。
Sts_AlmInh	BOOL	不可见	不需要	输出	1 = 报警已延迟或已禁用。
Sts_IOFault	BOOL	不可见	不需要	输出	1 = 输入/输出 (I/O) 通信故障。存在一个基于离散 Logix 标签的预定义默认报警指示状态。设置基于离散 Logix 标签的报警的标准配置成员。可按如下方式访问报警元素：PNPOS_Tag.@Alarms.Alm_IOFault.AlarmElement.
Sts_PosFail	BOOL	可见	不需要	输出	1 = 备位置故障。存在一个基于离散 Logix 标签的预定义默认报警指示状态。设置基于离散 Logix 标签的报警的标准配置成员。可按如下方式访问报警元素：PNPOS_Tag.@Alarms.Alm_PosFail.AlarmElement.
Sts_LockFail	BOOL	不可见	不需要	输出	1 = 设备锁定/密封故障。存在一个基于离散 Logix 标签的预定义默认报警指示状态。设置基于离散 Logix 标签的报警的标准配置成员。可按如下方式访问报警元素：PNPOS_Tag.@Alarms.Alm_LockFail.AlarmElement.
Sts_IntlkTrip	BOOL	不可见	不需要	输出	1 = 互锁脱扣，设备已断电或设置为位置 1，互锁不正常 (OK)。存在一个基于离散 Logix 标签的预定义默认报警指示状态。设置基于离散 Logix 标签的报警的标准配置成员。可按如下方式访问报警元素：PNPOS_Tag.@Alarms.Alm_IntlkTrip.AlarmElement.
Sts_RdyAck	BOOL	不可见	不需要	输出	1 = 报警待确认。
Sts_RdyReset	BOOL	可见	不需要	输出	1 = 锁定的报警或解除条件待重置。
XRdy_Acq	BOOL	不可见	不需要	输出	1 = XCmd_Acq 就绪，启用按钮。
XRdy_Rel	BOOL	不可见	不需要	输出	1 = XCmd_Rel 就绪，启用按钮。
XRdy_Pos	BOOL	不可见	不需要	输出	1 = XSet_Pos 就绪，启用输入。
XRdy_Reset	BOOL	不可见	不需要	输出	1 = XCmd_Reset 就绪，启用按钮。
XRdy_ResetAckAll	BOOL	不可见	不需要	输出	1 = XCmd_ResetAckAll 就绪，启用按钮。
Val_Owner	DINT	不可见	不需要	输出	当前对象宿主 ID，0 = 未拥有。

专用输入成员	数据类型	说明
CmdSrc	P_COMMAND_SOURCE	命令源选择。
MCmd_Acq	BOOL	用于获取维护命令源的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_Bypass	BOOL	用于绕过所有可绕过的互锁和许可的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_Check	BOOL	用于移除旁路并检查所有互锁和许可的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_IS	BOOL	用于选择“服务中”的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_OoS	BOOL	用于选择“停用”的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_Physical	BOOL	用于选择物理设备操作的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_Rel	BOOL	用于释放维护命令源的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_Virtual	BOOL	用于选择虚拟设备操作的维护命令。该指令自动清除该操作数。 默认值为假。
OCmd_Lock	BOOL	用于选择操作员已锁定命令源并不允许程序的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_Normal	BOOL	用于选择正常命令源的操作员命令（操作员或程序）。该指令自动清除该操作数。 默认值为假。
OCmd_Oper	BOOL	用于选择操作员（未锁定）命令源的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_Prog	BOOL	用于选择程序（未锁定）命令源的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_Reset	BOOL	用于重置已去除的锁定和已返回到正常的锁定报警的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_ResetAckAll	BOOL	用于确认所有报警并重置已锁定的报警和解除条件的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_Unlock	BOOL	用于解锁操作员命令源并允许程序获取的操作员命令。该指令自动清除该操作数。 默认值为假。
OSet_Pos	SINT	命令位置 1 到 30 的操作员设置，0 = 无命令。该指令自动清除该操作数。 默认值为 0。
Wrk_bInp	DINT	设备位置反馈输入位的缓冲区，位 .1 至 .30。 默认值为 2#0000_0000_0000_0000_0000_0000_0000_0000。

专用输出成员	数据类型	说明
HMI_BusObjIndex	DINT	总线数组中该对象的索引，供 HMI 显示使用。
HMI_eCmdPos	SINT	最后一个命令位置：0 = 无，1 = 位置 1，2 = 位置 2，...，30 = 位置 30。
MRdy_Acq	BOOL	1 = MCmd_Acq 就绪，启用 HMI 按钮。
MRdy_Bypass	BOOL	1 = MCmd_Bypass 就绪，启用 HMI 按钮。
MRdy_Check	BOOL	1 = MCmd_Check 就绪，启用 HMI 按钮。
MRdy_IS	BOOL	1 = MCmd_IS 就绪，启用 HMI 按钮。
MRdy_OoS	BOOL	1 = MCmd_OoS 就绪，启用 HMI 按钮。
MRdy_Physical	BOOL	1 = MCmd_Physical 就绪，启用 HMI 按钮。
MRdy_Rel	BOOL	1 = MCmd_Rel 就绪，启用 HMI 按钮。
MRdy_Virtual	BOOL	1 = MCmd_Virtual 就绪，启用 HMI 按钮。
ORdy_Lock	BOOL	1 = OCmd_Lock 就绪，启用 HMI 按钮。
ORdy_Normal	BOOL	1 = OCmd_Normal 就绪，启用 HMI 按钮。
ORdy_Oper	BOOL	1 = OCmd_Oper 就绪，启用 HMI 按钮。
ORdy_Pos	BOOL	1 = OSet_Pos 就绪，启用 HMI 数据输入字段或命令按钮。
ORdy_Prog	BOOL	1 = OCmd_Prog 就绪，启用 HMI 按钮。
ORdy_Reset	BOOL	1 = OCmd_Reset 就绪，启用 HMI 按钮。
ORdy_ResetAckAll	BOOL	1 = OCmd_ResetAckAll 就绪，启用 HMI 按钮。
ORdy_Unlock	BOOL	1 = OCmd_Unlock 就绪，启用 HMI 按钮。
Wrk_bOut	DINT	位置请求输出位的缓冲区，位 .1 至 .30。

公共 InOut 成员	数据类型	FBD 默认可见性	需要 FBD 接线	用途	说明
BusObj	BUS_OBJ	可见	必需	InOut	总线组件

成员	数据类型	说明
Inp_Cmd	DINT	用于声明命令的输入
Out_Cmd	DINT	产生的命令
Inp_CmdLLH	DINT	水平常高命令的输入
Out_CmdLLH	DINT	产生的线路水平高命令
Inp_Sts	DINT	用于声明状态的输入
Out_Sts	DINT	产生的状态
Inp_CmdAck	DINT	用于声明命令确认的输入
Out_CmdAck	DINT	产生的命令确认
Inp_SeverityMax	DINT	输入：最大报警严重性
Out_SeverityMax	DINT	最大报警严重性的产生
Cfg_CmdMask	DINT	命令的传播掩码
Cfg_CmdLLHMask	DINT	线路水平高命令的传播掩码
Cfg_StsMask	DINT	状态的传播掩码
Ref_Index	DINT	总线数组索引

成员	报警名称	说明
Sts_IntlkTrip	Alm_IntlkTrip	设备已断电或设置为位置 1，互锁不正常 (OK)。
Sts_IOFault	Alm_IOFault	I/O 故障。
Sts_PosFail	Alm_PosFail	设备位置故障。
Sts_LockFail	Alm_LockFail	设备锁定/密封故障。

当互锁“不正常 (OK)”条件导致设备执行为其配置的互锁操作时，引发互锁脱扣报警。可以将设备配置为在互锁时驱动到位置 1，如果设备尚未处于位置 1，则会引发报警。或者，可以将设备配置为在互锁时断电，如果接通的输出断电，将引发报警。
当 Inp_IOFault 输入为真时，引发输入/输出 (I/O) 故障报警。该输入通常用于向指令表明其输入/输出 (I/O) 发生通信故障。设备转换为“故障”状态，在复位前不会收到进入新状态的命令。
当命令具有锁定或密封功能的设备进入新位置，但锁定/密封反馈在移动前无法确认设备取消锁定，或在允许的时间内无法确认设备在移动后锁定时，引发锁定故障报警。设备转换为“故障”状态，在复位前不会收到进入新状态的命令。
当命令设备移动到新位置，但设备反馈在配置的故障时间 (Cfg_PosCheckTime) 内并未确认设备到达目标位置时，将引发位置故障报警。设备转换为“故障”状态，在复位前不会收到进入新位置的命令。

OSet_Pos

Cfg_VirtualPosTime - 处于虚拟状态时达到目标位置所需的时间（秒）
Cfg_VirtualLockTime - 处于虚拟状态时锁定或取消锁定所需的时间（秒）
Cfg_VirtualCylTime - 处于虚拟状态时模拟分度气缸所需的时间（秒）

说明
图形符号的标签
用于 HMI 面板调用的显示库
指令名称
区域名称
URL 链接
具有更多信息的对象的导航
位置 1 至 30 的标签
互锁脱扣报警的名称
输入/输出 (I/O) 故障报警的名称
位置故障报警的名称
锁定故障报警的名称

命令源	说明
手控	硬接线逻辑或指令之外的其他逻辑用于控制设备。该指令会跟踪设备的状态，以便平滑过渡回其他命令源之一。 这是优先级最高的命令源。
停用	指示指令处于禁用状态。不接受来自任何源的设备命令和设置。
维护	维护对设备进行控制，取代操作员、程序、外部和覆盖控制。接受来自 HMI 的操作员命令和设置。
覆盖	优先级逻辑对设备进行控制，取代操作员、程序和外部控制。接受覆盖输入 (Inp_Ovrd)。
外部	外部逻辑（例如，现场导向控制或上游 SCADA）控制设备。接受外部命令 (XCmd_)。
程序已锁定	程序逻辑对设备进行控制。接受程序命令 (PCmd_)。操作员无法从程序获取控制权。覆盖无法从程序获取控制权，除非 Cfg_OvrdOverLock = 1。
程序	程序逻辑对设备进行控制。接受程序命令 (PCmd_)。
操作员已锁定	操作员对设备进行控制。接受来自 HMI 的操作员命令 (OCmd_)。程序无法从操作员获取控制权。覆盖无法从操作员获取控制权，除非 Cfg_OvrdOverLock = 1。
运算符	操作员对设备进行控制。接受来自 HMI 的操作员命令 (OCmd_)。 这是优先级最低的命令源。

存在维护停用
存在维护
存在外部
存在程序（已解锁）
存在程序（已锁定）
存在操作员（已解锁）
存在操作员（已锁定）
PCmd_Lock 用作级别（1 = 锁定，0 = 解锁）

可编程实体（完全驻留于处理环境中），或
外部接口实体（在处理环境外部并异步发出命令和参数）。

Oper
OperLocked
Prog
ProgLocked

外部
覆盖
维护
停用
服务中
手控

条件/状态	执行的操作
预扫描	放弃首次扫描前收到的任何命令。设备已断电。
指令首次运行	放弃首次扫描前收到的任何命令。将设备视为从手控模式返回：根据从设备接收到的位置反馈设置指令状态。如果反馈对一个位置有效，则设备设置为该位置，如果设备已启用锁定/密封功能，则设备将锁定在该位置。如果设备没有位置反馈或位置反馈无效，则设备将设置为“未知/加电”状态。
梯级输入条件为假	处理方式与通过命令停用设备时相同。设备输出断电，设备命令源在 HMI 上显示为程序停用。将清除所有报警。梯级输出条件仍旧为假。
梯级输入条件为真	将梯级输出条件设置为梯级输入条件。 指令执行。
后扫描	梯级输出条件设置为假。

条件/状态	执行的操作
预扫描	放弃首次扫描前收到的任何命令。设备已断电。
指令首次运行	放弃首次扫描前收到的任何命令。将设备视为从手控模式返回：根据从设备接收到的位置反馈设置指令状态。如果反馈对一个位置有效，则设备设置为该位置，如果设备已启用锁定/密封功能，则设备将锁定在该位置。如果设备没有位置反馈或位置反馈无效，则设备将设置为“未知/加电”状态。
指令首次扫描	请参阅“功能块图”表中的“指令首次运行”行。
EnableIn 为假	处理方式与通过命令停用设备时相同。设备输出断电，设备命令源在 HMI 上显示为程序停用。将清除所有报警。EnableOut 设置为假。
EnableIn 为真	EnableOut 设置为真。 指令执行。
后扫描	EnableIn 和 EnableOut 位设置为假。

条件/状态	执行的操作
预扫描	请参阅“功能块图”表中的“预扫描”行。
指令首次运行	请参阅“功能块图”表中的“指令首次运行”行。
EnableIn 为真	请参阅“功能块图”表中的“EnableIn 为真”行。
后扫描	请参阅“功能块图”表中的“后扫描”行。
