过程选择器上限或下限 (PHLS)

此信息适用于 CompactLogix 5380P、ControlLogix 5580P 和 ControlLogix 5590P 控制器。

过程选择器上限或下限 (Process High or Low Selector, PHLS) 指令用于选择多达六个输入受控变量 (CV) 中的最高值或最低值。该指令将所选 CV 作为输出发送，并标记未选择的 CV 以跟踪所选 CV。

为了避免因输出不断减小或增大而产生的问题，可将跟踪值偏移一个值，该偏移值等于上游 PID/PIDE 增益时间误差值。

PHLS 指令用于实现覆盖选择控制策略。覆盖选择策略可控制主过程变量，同时允许其他过程变量覆盖最终控制元件上的输出，从而避免超出限值。

可用语言

梯形图

功能块图

结构化文本

PHLS(PHLSTag);

操作数

重要提示: 以下情况下会导致运行出现意外：

输出标签操作数被覆盖。

结构操作数的成员被覆盖。

除非另外指定，否则结构操作数由多条指令共用。

指令中混用数据类型时，需遵从相关的数据转换规则。请参阅数据转换。

配置操作数

操作数	类型	格式	说明
PHLS	P_HIGH_LOW_SELECT	标签	PHLS 结构

PHLS 输入结构

输入成员	数据类型	说明
EnableIn	BOOL	启用输入。梯形图：对应于梯级输入条件。默认值为真。
Inp_InitializeReq	BOOL	重新初始化时使用此请求。默认值为假。
Inp_1	REAL	输入 #1。有效值 = 任意浮点数。默认值为 0.0。
Inp_E1	REAL	主项 #1 的回路误差（可选，用于偏移量计算）。有效值 = 任意浮点数。默认值为 0.0。
Inp_PGain1	REAL	主项 #1 的比例增益（可选，用于偏移量计算）。有效值 = 任意浮点数。默认值为 0.0。
Inp_2	REAL	输入 #2。有效值 = 任意浮点数。默认值为 0.0。
Inp_E2	REAL	主项 #2 的回路误差（可选，用于偏移量计算）。有效值 = 任意浮点数。默认值为 0.0。
Inp_PGain2	REAL	主项 #2 的比例增益（可选，用于偏移量计算）。有效值 = 任意浮点数。默认值为 0.0。
Inp_3	REAL	输入 #3。有效值 = 任意浮点数。默认值为 0.0。
Inp_E3	REAL	主项 #3 的回路误差（可选，用于偏移量计算）。有效值 = 任意浮点数。默认值为 0.0。
Inp_PGain3	REAL	主项 #3 的比例增益（可选，用于偏移量计算）。有效值 = 任意浮点数。默认值为 0.0。
Inp_4	REAL	输入 #4。有效值 = 任意浮点数。默认值为 0.0。
Inp_E4	REAL	主项 #4 的回路误差（可选，用于偏移量计算）。有效值 = 任意浮点数。默认值为 0.0。
Inp_PGain4	REAL	主项 #4 的比例增益（可选，用于偏移量计算）。有效值 = 任意浮点数。默认值为 0.0。
Inp_5	REAL	输入 #5。有效值 = 任意浮点数。默认值为 0.0。
Inp_E5	REAL	主项 #5 的回路误差（可选，用于偏移量计算）。有效值 = 任意浮点数。默认值为 0.0。
Inp_PGain5	REAL	主项 #5 的比例增益（可选，用于偏移量计算）。有效值 = 任意浮点数。默认值为 0.0。
Inp_6	REAL	输入 #6。有效值 = 任意浮点数。默认值为 0.0。
Inp_E6	REAL	主项 #6 的回路误差（可选，用于偏移量计算）。有效值 = 任意浮点数。默认值为 0.0。
Inp_PGain6	REAL	主项 #6 的比例增益（可选，用于偏移量计算）。有效值 = 任意浮点数。默认值为 0.0。
Inp_InitializeVal	REAL	来自下游块的初始化值。有效值 = 任意浮点数。默认值为 0.0。
Cfg_HiLoSel	BOOL	选择：1 = 上限 - 选择，0 = 下限 - 选择。默认值为假。
Cfg_HasInp1	BOOL	1 = Inp_1 已连接。默认值为真。
Cfg_UseInp1	BOOL	1 = Inp_1 包含在选择中（用于维护）。默认值为真。
Cfg_Inp1Offset	BOOL	1 = 偏移量 Inp_1，偏移量 = Val +/- Inp_PGain1 * Inp_E1。默认值为假。
Cfg_HasInp2	BOOL	1 = Inp_2 已连接。默认值为真。
Cfg_UseInp2	BOOL	1 = Inp_2 包含在选择中（用于维护）。默认值为真。
Cfg_Inp2Offset	BOOL	1 = 偏移量 Inp_2，偏移量 = Val +/- Inp_PGain2 * Inp_E2。默认值为假。
Cfg_HasInp3	BOOL	1 = Inp_3 已连接。默认值为假。
Cfg_UseInp3	BOOL	1 = Inp_3 包含在选择中（用于维护）。默认值为假。
Cfg_Inp3Offset	BOOL	1 = 偏移量 Inp_3，偏移量 = Val +/- Inp_PGain3 * Inp_E3。默认值为假。
Cfg_HasInp4	BOOL	1 = Inp_4 已连接。默认值为假。
Cfg_UseInp4	BOOL	1 = Inp_4 包含在选择中（用于维护）。默认值为假。
Cfg_Inp4Offset	BOOL	1 = 偏移量 Inp_4，偏移量 = Val +/- Inp_PGain4 * Inp_E4。默认值为假。
Cfg_HasInp5	BOOL	1 = Inp_5 已连接。默认值为假。
Cfg_UseInp5	BOOL	1 = Inp_5 包含在选择中（用于维护）。默认值为假。
Cfg_Inp5Offset	BOOL	1 = 偏移量 Inp_5，偏移量 = Val +/- Inp_PGain5 * Inp_E5。默认值为假。
Cfg_HasInp6	BOOL	1 = Inp_6 已连接。默认值为假。
Cfg_UseInp6	BOOL	1 = Inp_6 包含在选择中（用于维护）。默认值为假。
Cfg_Inp6Offset	BOOL	1 = 偏移量 Inp_6，偏移量 = Val +/- Inp_PGain6 * Inp_E6。默认值为假。
Cfg_DecPlcs	SINT	显示的小数位数。有效值 = 0 到 6。默认值为 2。
Cfg_HasOutNav	BOOL	1 = 通知 HMI 允许导航到所连接的输出对象。默认值为假。
Cfg_HasNav	SINT	设置位以指示启用的导航按钮： Cfg_HasNav.0 = Inp_1, Cfg_HasNav.1 = Inp_2， Cfg_HasNav.2 = Inp_3， Cfg_HasNav.3 = Inp_4， Cfg_HasNav.4 = Inp_5， Cfg_HasNav.5 = Inp_6. 默认值为 0。
Cfg_OutLoLim	REAL	输出钳位下限。有效值 = 任何小于或等于 Cfg_OutHiLim 的浮点数。默认值为 0.0
Cfg_OutHiLim	REAL	输出钳位上限。有效值 = 任何大于或等于 Cfg_OutLoLim 的浮点数。默认值为 100.0。
Cfg_HasMoreObj	BOOL	1 = 通知 HMI 有包含较多信息的对象可用。默认值为假。

输出成员	数据类型	说明
EnableOut	BOOL	此输出状态始终反映 EnableIn 输入状态。
Val	REAL	来自下游块的输出值（选择的最小值或最大值）。
Val_Inp1Prev	REAL	主项 #1 的上一个（反馈）输入值。
Sts_UseInp1Prev	BOOL	主项 #1 使用反馈 Val_Inp1Prev 的请求。
Val_Inp2Prev	REAL	主项 #2 的上一个（反馈）输入值。
Sts_UseInp2Prev	BOOL	主项 #2 使用反馈 Val_Inp2Prev 的请求。
Val_Inp3Prev	REAL	主项 #3 的上一个（反馈）输入值。
Sts_UseInp3Prev	BOOL	主项 #3 使用反馈 Val_Inp3Prev 的请求。
Val_Inp4Prev	REAL	主项 #4 的上一个（反馈）输入值。
Sts_UseInp4Prev	BOOL	主项 #4 使用反馈 Val_Inp4Prev 的请求。
Val_Inp5Prev	REAL	主项 #5 的上一个（反馈）输入值。
Sts_UseInp5Prev	BOOL	主项 #5 使用反馈 Val_Inp5Prev 的请求。
Val_Inp6Prev	REAL	主项 #6 的上一个（反馈）输入值。
Sts_UseInp6Prev	BOOL	主项 #6 使用反馈 Val_Inp6Prev 的请求。
Val_Out	REAL	HMI 的输出值（选择的最小输入值或最大输入值）。
Val_Sel	DINT	选择的输入： 0 = 最小值， 1 = Inp_1， 2 = Inp_2， 3 = Inp_3， 4 = Inp_4， 5 = Inp_5， 6 = Inp_6， 7 = 最大值， 8 = Inp_InitializeVal。
Sts_Initialized	BOOL	1 = 指令已初始化。
Sts_MaintByp	BOOL	1 = 维护绕过处于活动状态（HMI 上的显示图标）
Sts_Err	BOOL	1 = 配置出错：请检查 Sts_ErrHas 或 Sts_ErrLim 以查找原因。
Sts_ErrHas	BOOL	1 = 配置错误：必须至少有一个输入。
Sts_ErrLim	BOOL	1 = 配置错误：Cfg_OutHiLim 小于或等于 Cfg_OutLoLim。

报警

PHLS 指令没有任何报警。

虚拟化

PHLS 指令不具备任何虚拟化功能。

HMI 字符串配置

配置 HMI 面板（FT 视图）和

Logix Designer

配置对话框的字符串。字符串将设置为标签项的扩展属性。仅配置

Logix Designer

中的字符串。

说明 - PHLS 标签的说明

图形符号标签 - PHLS 标签的标签元数据

HMI 面板调用的显示库 - PHLS 标签的库元数据

指令名称 - PHLS 标签的指令元数据

区域名称 - PHLS 标签的区域元数据

URL 链接 - PHLS 标签的 URL 元数据

输出单位 - PHLS 成员 Val_Out 标签的工程单位元数据

输入标签 Input1 - PHLS 成员 Inp_1 标签的说明元数据

输入标签 Input2 - PHLS 成员 Inp_2 标签的说明元数据

输入标签 Input3 - PHLS 成员 Inp_3 标签的说明元数据

输入标签 Input4 - PHLS 成员 Inp_4 标签的说明元数据

输入标签 Input5 - PHLS 成员 Inp_5 标签的说明元数据

输入标签 Input6 - PHLS 成员 Inp_6 标签的说明元数据

Input1 工程单位 (EU) - PHLS 成员 Inp_1 标签的工程单位元数据

Input2 工程单位 (EU) - PHLS 成员 Inp_2 标签的工程单位元数据

Input3 工程单位 (EU) - PHLS 成员 Inp_3 标签的工程单位元数据

Input4 工程单位 (EU) - PHLS 成员 Inp_4 标签的工程单位元数据

Input5 工程单位 (EU) - PHLS 成员 Inp_5 标签的工程单位元数据

Input6 工程单位 (EU) - PHLS 成员 Inp_6 标签的工程单位元数据

允许导航对象标签名称输出 - PHLS 成员 Out_Val 标签的导航元数据

允许导航对象标签名称输入 1 - PHLS 成员 Inp_1 标签的导航元数据

允许导航对象标签名称输入 2 - PHLS 成员 Inp_2 标签的导航元数据

允许导航对象标签名称输入 3 - PHLS 成员 Inp_3 标签的导航元数据

允许导航对象标签名称输入 4 - PHLS 成员 Inp_4 标签的导航元数据

允许导航对象标签名称输入 5 - PHLS 成员 Inp_5 标签的导航元数据

允许导航对象标签名称输入 6 - PHLS 成员 Inp_6 标签的导航元数据

监控 PHLS 指令

使用 PlantPAx 过程对象库中的操作员面板进行监控。

影响数学状态标志

编号

严重/轻微故障

没有特定于此指令的故障。请参见“数组索引编制”，了解关于数组索引故障的信息。

执行

梯形图

条件/状态	执行的操作
预扫描	梯级输出条件设置为假。
指令首次运行	所有配置都具有输入，使用输入，且输入偏移量已被清除。所有之前的反馈、回路误差、增益值都设置为 0。指令正常执行。
梯级输入条件为假	梯级输出条件设置为假。所有配置都具有输入，使用输入，且输入偏移量已被清除。所有之前的反馈、回路误差、增益值都设置为 0。指令将保持其上一状态。
梯级输入条件为真	将梯级输出条件设置为梯级输入条件。指令执行。
后扫描	梯级输出条件设置为假。

功能块图

条件/状态	执行的操作
预扫描	EnableOut 设置为假。
指令首次运行	所有配置都具有输入，使用输入，且输入偏移量已被清除。所有之前的反馈、回路误差、增益值都设置为 0。指令正常执行。
指令首次扫描	请参阅“功能块图”表中的“指令首次运行”行。
EnableIn 为假	EnableOut 设置为假。指令将保持其上一选择状态，输出值 (Val) 不进行更新（保持上一个值）。
EnableIn 为真	EnableOut 设置为真。指令执行。
后扫描	EnableIn 和 EnableOut 位设置为假。

结构化文本

在结构化文本中，EnableIn 在普通扫描期间始终为真。指令在处于由逻辑激活的控制路径中时执行。

条件/状态	执行的操作
预扫描	请参阅“功能块图”表中的“预扫描”行。
指令首次运行	请参阅“功能块图”表中的“指令首次运行”行。
EnableIn 为真	请参阅“功能块图”表中的“EnableIn 为真”行。
后扫描	请参阅“功能块图”表中的“后扫描”行。

示例

该示例使用 PHLS 指令实施部分压力控制策略。在这种情况下，两个 PIDE 指令用作输入。PIDE 指令用于吸入压力覆盖控制和排放压力控制。PIDE 输出值 CV（CV 到最终控制元件）和 E（回路误差）用作 PHLS 指令的输入。

该示例还显示用于初始值 (Inp_InitializeVal) 和初始化请求 (Inp_InitializeReq) 的 PHLS 输入。在本例中，初始值来自泵电机驱动器的速度参考值。初始化

在该示例中，根据电机的运行和可用性状态来设置指令初始化请求标志。

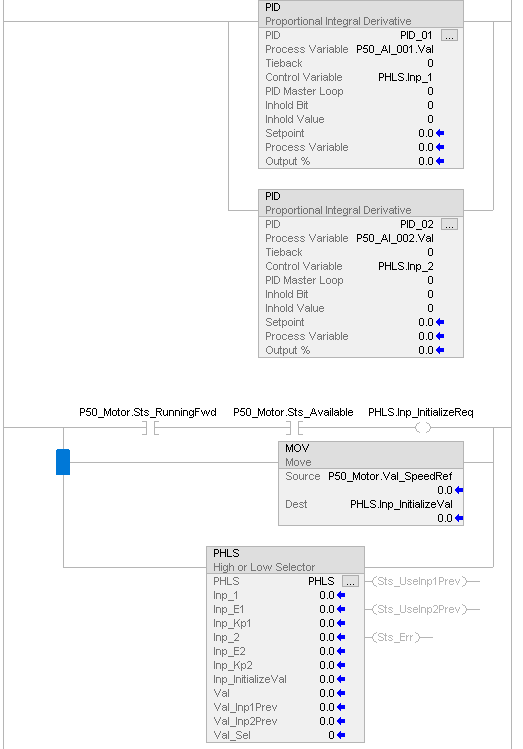

梯形图

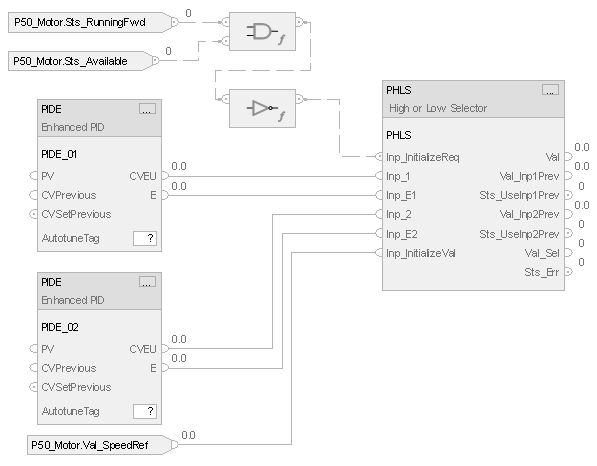

功能块图

结构化文本

PIDE(PIDE_01);

PIDE(PIDE_02);

PHLS.Inp_1 := PIDE_01.CV;

PHLS.Inp_E1 := PIDE_01.E;

PHLS.Inp_2 := PIDE_02.CV;

PHLS.Inp_E2 := PIDE_02.E;

PHLS.Inp_InitializeVal := P50_Motor.Val_SpeedRef;

PHLS.Inp_InitializeReq := NOT(P50_Motor.Sts_RunningFwd AND P50_Motor.Sts_Available);

PHLS(PHLS);
