过程模拟扇出 (PFO)

此信息适用于 CompactLogix 5380P、ControlLogix 5580P 和 ControlLogix 5590P 控制器。

过程模拟扇出 (PFO) 指令将一个主模拟输出信号发送到多个辅助用户或设备。每个辅助输出都具有可配置的增益、偏移量和钳位限制。

过程模拟扇出 (Process Analog Fanout, PFO) 指令：

从主 PID 回路或模拟输出接收受输入控制的变量 (CV)。

将变化率限制应用于输入信号。

计算多达八个辅助设备的输出。与受比率限制的主输入相比，每个辅助输出都具有自身的比率（斜率）和偏移量（截距）。比率和偏移量是配置的值。

对每个输出（辅助）CV 应用最小和最大钳位限制。

根据辅助输出的请求位和请求值，对其每个辅助 CV 输出进行初始化。当特定输出 CV 退出初始化时，它使用所配置的获取速率从初始化值过渡到计算得到的值。

当所有辅助输出均已请求初始化时，对主输出进行初始化。发送到主输出的初始化值可以是所配置的固定值，也可以是根据 CV1（输出 1）请求的初始化值计算的值（考虑了 CV1 增益和偏移量）。因此，CV1 是优先级输出。

可用语言

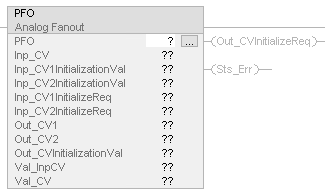

梯形图

功能块图

结构化文本

PFO（PFO 标签）；

操作数

重要提示: 以下情况下会导致运行出现意外：

输出标签操作数被覆盖。

结构操作数的成员被覆盖。

除非另外指定，否则结构操作数由多条指令共用。

指令中混用数据类型时，需遵从相关的数据转换规则。请参阅数据转换。

配置操作数

操作数	类型	格式	说明
PlantPAx Control	P_ANALOG_FANOUT	标签	指令正确运行所需的数据结构。

P_ANALOG_FANOUT 结构

公共成员是可通过编程方式访问的标准可见标签成员。专用隐藏成员用于 HMI 面板中，无法通过编程方式访问。专用成员在公共成员后面的单独表中列出。

公共输入成员	数据类型	说明
EnableIn	BOOL	启用输入。梯形图：对应于梯级条件。默认值为真。
Inp_InitializeReq	BOOL	1 = 请求初始化指令。指令通常在首次运行时进行初始化。需要重新初始化时使用此请求。该指令自动清除该操作数。默认值为真。
Inp_CV	REAL	来自上游块输出的输入 CV（工程单位）。默认值为 0.0。
Inp_CV1InitializationVal	REAL	来自下游块 #1 的初始化值（输出 1 工程单位）。有效值 = 任意浮点数。默认值为 0.0。
Inp_CV2InitializationVal	REAL	来自下游块 #2 的初始化值（输出 2 工程单位）。有效值 = 任意浮点数。默认值为 0.0。
Inp_CV3InitializationVal	REAL	来自下游块 #3 的初始化值（输出 3 工程单位）。有效值 = 任意浮点数。默认值为 0.0。
Inp_CV4InitializationVal	REAL	来自下游块 #4 的初始化值（输出 4 工程单位）。有效值 = 任意浮点数。默认值为 0.0。
Inp_CV5InitializationVal	REAL	来自下游块 #5 的初始化值（输出 5 工程单位）。有效值 = 任意浮点数。默认值为 0.0。
Inp_CV6InitializationVal	REAL	来自下游块 #6 的初始化值（输出 6 工程单位）。有效值 = 任意浮点数。默认值为 0.0。
Inp_CV7InitializationVal	REAL	来自下游块 #7 的初始化值（输出 7 工程单位）。有效值 = 任意浮点数。默认值为 0.0。
Inp_CV8InitializationVal	REAL	来自下游块 #8 的初始化值（输出 8 工程单位）。有效值 = 任意浮点数。默认值为 0.0。
Inp_CV1InitializeReq	BOOL	来自下游块 #1 的初始化请求 1 = 将 Out_CV1 设为 Inp_CV1InitializationVal。默认值为假。
Inp_CV2InitializeReq	BOOL	来自下游块 #2 的初始化请求 1 = 将 Out_CV2 设为 Inp_CV2InitializationVal。默认值为假。
Inp_CV3InitializeReq	BOOL	来自下游块 #3 的初始化请求 1 = 将 Out_CV3 设为 Inp_CV3InitializationVal。默认值为假。
Inp_CV4InitializeReq	BOOL	来自下游块 #4 的初始化请求 1 = 将 Out_CV4 设为 Inp_CV4InitializationVal。默认值为假。
Inp_CV5InitializeReq	BOOL	来自下游块 #5 的初始化请求 1 = 将 Out_CV5 设为 Inp_CV5InitializationVal。默认值为假。
Inp_CV6InitializeReq	BOOL	来自下游块 #6 的初始化请求 1 = 将 Out_CV6 设为 Inp_CV6InitializationVal。默认值为假。
Inp_CV7InitializeReq	BOOL	来自下游块 #7 的初始化请求 1 = 将 Out_CV7 设为 Inp_CV7InitializationVal。默认值为假。
Inp_CV8InitializeReq	BOOL	来自下游块 #8 的初始化请求 1 = 将 Out_CV8 设为 Inp_CV8InitializationVal。默认值为假。
Cfg_HasCV2	BOOL	1 = 输出 CV #2 已连接。默认值为真。
Cfg_HasCV3	BOOL	1 = 输出 CV #3 已连接。默认值为假。
Cfg_HasCV4	BOOL	1 = 输出 CV #4 已连接。默认值为假。
Cfg_HasCV5	BOOL	1 = 输出 CV #5 已连接。默认值为假。
Cfg_HasCV6	BOOL	1 = 输出 CV #6 已连接。默认值为假。
Cfg_HasCV7	BOOL	1 = 输出 CV #7 已连接。默认值为假。
Cfg_HasCV8	BOOL	1 = 输出 CV #8 已连接。默认值为假。
Cfg_FixedInitializationVal	REAL	固定初始化值（采用 Inp_CV 工程单位），Cfg_UseFixedInitialization = 1 时使用。有效值 = 任意浮点数。默认值为 0.0。
Cfg_UseFixedInitialization	BOOL	1 = 使用 Cfg_UseFixedInitialization 初始化主项，0 = 使用 Inp_CV1InitializationVal。默认值为假。
Cfg_ShedHold	BOOL	1 = 在 Inf/NaN 输入上保持输出，0 = 始终复制 Inf/NaN。默认值为假。
Cfg_HasMoreObj	BOOL	1 = 通知 HMI 可使用包含更多信息的对象。默认值为假。
Cfg_HasCVNav	BOOL	1 = 通知 HMI 允许导航到所连接的 CV 对象。默认值为假。
Cfg_HasNav	SINT	设置位指示启用的导航按钮。0=CV1、1=CV2、...7=CV8。默认值为 0。
Cfg_CVEUMin	REAL	以工程单位表示的输入 CV 最小值（用于缩放）。有效值 = 任何不等于 Cfg_CVEUMax 的浮点数。默认值为 0.0。
Cfg_CVEUMax	REAL	以工程单位表示的输入 CV 最大值（用于缩放）。有效值 = 任何不等于 Cfg_CVEUMin 的浮点数。默认值为 100.0。
Cfg_CVLoLim	REAL	输入 CV 最小值，钳位下限（Inp 工程单位）。有效值 = 任何小于或等于 Cfg_CVHiLim 的浮点数。默认值为 0.0。
Cfg_CVHiLim	REAL	输入 CV 最大值，钳位上限（Inp 工程单位）。有效值 = 任何大于或等于 Cfg_CVLoLim 的浮点数。默认值为 100.0。
Cfg_CVRoCLim	REAL	程序输入 CV 变化率限制（增大或减小）的设置（Inp 工程单位/秒）。有效值 = 0.0 到最大正浮点数。默认值为 0.0。
Cfg_CV1Ratio	REAL	CV1 比率的配置（mx+b 中的 m）。有效值 = 任意浮点数。默认值为 -2.0。
Cfg_CV1Offset	REAL	CV1 偏移量的配置（mx+b 中的 b）。有效值 = 任意浮点数。默认值为 100.0。
Cfg_CV1LoLim	REAL	以工程单位表示的输出 CV #1 最小值（用于钳位）。有效值 = 任意浮点数，Cfg_CV1LoLim<= Cfg_CV1HiLim。默认值为 0.0。
Cfg_CV1HiLim	REAL	以工程单位表示的输出 CV #1 最大值（用于钳位）。有效值 = 任意浮点数，Cfg_CV1HiLim>= Cfg_CV1LoLim。默认值为 100.0。
Cfg_CV1TakeupRate	REAL	Inp_CV1InitializeReq = 0 之后，CV1 发生偏置的速率（工程单位/秒）。有效值 = 0.0 到最大正浮点数。默认值为 1.0。
Cfg_CV2Ratio	REAL	CV2 比率的配置（mx+b 中的 m）。有效值 = 任意浮点数。默认值为 2.0。
Cfg_CV2Offset	REAL	CV2 偏移量的配置（mx+b 中的 b）。有效值 = 任意浮点数。默认值为 -100.0。
Cfg_CV2LoLim	REAL	以工程单位表示的输出 CV #2 最小值（用于钳位）。有效值 = 任意浮点数，Cfg_CV2LoLim<= Cfg_CV2HiLim。默认值为 0.0。
Cfg_CV2HiLim	REAL	以工程单位表示的输出 CV #2 最大值（用于钳位）。有效值 = 任意浮点数，Cfg_CV2HiLim>= Cfg_CV2LoLim。默认值为 100.0。
Cfg_CV2TakeupRate	REAL	Inp_CV2InitializeReq = 0 之后，CV2 发生偏置的速率（工程单位/秒）。有效值 = 0.0 到最大正浮点数。默认值为 1.0。
Cfg_CV3Ratio	REAL	CV3 比率的配置（mx+b 中的 m）。有效值 = 任意浮点数。默认值为 1.0。
Cfg_CV3Offset	REAL	CV3 偏移量的配置（mx+b 中的 b）。有效值 = 任意浮点数。默认值为 0.0。
Cfg_CV3LoLim	REAL	以工程单位表示的输出 CV #3 最小值（用于钳位）。有效值 = 任意浮点数，Cfg_CV3LoLim<= Cfg_CV3HiLim。默认值为 0.0。
Cfg_CV3HiLim	REAL	以工程单位表示的输出 CV #3 最大值（用于钳位）。有效值 = 任意浮点数，Cfg_CV3HiLim> = Cfg_CV3LoLim。默认值为 100.0。
Cfg_CV3TakeupRate	REAL	Inp_CV3InitializeReq = 0 之后，CV3 发生偏置的速率（工程单位/秒）。有效值 = 0.0 到最大正浮点数。默认值为 1.0。
Cfg_CV4Ratio	REAL	CV4 比率的配置（mx+b 中的 m）。有效值 = 任意浮点数。默认值为 1.0。
Cfg_CV4Offset	REAL	CV4 偏移量的配置（mx+b 中的 b）。有效值 = 任意浮点数。默认值为 0.0。
Cfg_CV4LoLim	REAL	以工程单位表示的输出 CV #4 最小值（用于钳位）。有效值 = 任意浮点数，Cfg_CV4LoLim<= Cfg_CV4HiLim。默认值为 0.0。
Cfg_CV4HiLim	REAL	以工程单位表示的输出 CV #4 最大值（用于钳位）。有效值 = 任意浮点数，Cfg_CV4HiLim>= Cfg_CV4LoLim。默认值为 100.0。
Cfg_CV4TakeupRate	REAL	Inp_CV4InitializeReq = 0 之后，CV4 发生偏置的速率（工程单位/秒）。有效值 = 0.0 到最大正浮点数。默认值为 1.0。
Cfg_CV5Ratio	REAL	CV5 比率的配置（mx+b 中的 m）。有效值 = 任意浮点数。默认值为 1.0。
Cfg_CV5Offset	REAL	CV5 偏移量的配置（mx+b 中的 b）。有效值 = 任意浮点数。默认值为 0.0。
Cfg_CV5LoLim	REAL	以工程单位表示的输出 CV #5 最小值（用于钳位）。有效值 = 任意浮点数，Cfg_CV5LoLim<= Cfg_CV5HiLim。默认值为 0.0。
Cfg_CV5HiLim	REAL	以工程单位表示的输出 CV #5 最大值（用于钳位）。有效值 = 任意浮点数，Cfg_CV5HiLim>= Cfg_CV5LoLim。默认值为 100.0。
Cfg_CV5TakeupRate	REAL	Inp_CV5InitializeReq = 0 之后，CV5 发生偏置的速率（工程单位/秒）。有效值 = 0.0 到最大正浮点数。默认值为 1.0。
Cfg_CV6Ratio	REAL	CV6 比率的配置（mx+b 中的 m）。有效值 = 任意浮点数。默认值为 1.0。
Cfg_CV6Offset	REAL	CV6 偏移量的配置（mx+b 中的 b）。有效值 = 任意浮点数。默认值为 0.0。
Cfg_CV6LoLim	REAL	以工程单位表示的输出 CV #6 最小值（用于钳位）。有效值 = 任意浮点数，Cfg_CV6LoLim<= Cfg_CV6HiLim。默认值为 0.0。
Cfg_CV6HiLim	REAL	以工程单位表示的输出 CV #6 最大值（用于钳位）。有效值 = 任意浮点数，Cfg_CV6HiLim>= Cfg_CV6LoLim。默认值为 100.0。
Cfg_CV6TakeupRate	REAL	Inp_CV6InitializeReq = 0 之后，CV6 发生偏置的速率（工程单位/秒）。有效值 = 0.0 到最大正浮点数。默认值为 1.0。
Cfg_CV7Ratio	REAL	CV7 比率的配置（mx+b 中的 m）。有效值 = 任意浮点数。默认值为 1.0。
Cfg_CV7Offset	REAL	CV7 偏移量的配置（mx+b 中的 b）。有效值 = 任意浮点数。默认值为 0.0。
Cfg_CV7LoLim	REAL	以工程单位表示的输出 CV #7 最小值（用于钳位）。有效值 = 任意浮点数，Cfg_CV7LoLim<= Cfg_CV7HiLim。默认值为 0.0。
Cfg_CV7HiLim	REAL	以工程单位表示的输出 CV #7 最大值（用于钳位）。有效值 = 任意浮点数，Cfg_CV7HiLim>= Cfg_CV7LoLim。默认值为 100.0。
Cfg_CV7TakeupRate	REAL	Inp_CV7InitializeReq = 0 之后，CV7 发生偏置的速率（工程单位/秒）。有效值 = 0.0 到最大正浮点数。默认值为 1.0。
Cfg_CV8Ratio	REAL	CV8 比率的配置（mx+b 中的 m）。有效值 = 任意浮点数。默认值为 1.0。
Cfg_CV8Offset	REAL	CV8 偏移量的配置（mx+b 中的 b）。有效值 = 任意浮点数。默认值为 0.0。
Cfg_CV8LoLim	REAL	以工程单位表示的输出 CV #8 最小值（用于钳位）。有效值 = 任意浮点数，Cfg_CV8LoLim<= Cfg_CV8HiLim。默认值为 0.0。
Cfg_CV8HiLim	REAL	以工程单位表示的输出 CV #8 最大值（用于钳位）。有效值 = 任意浮点数，Cfg_CV8HiLim>= Cfg_CV8LoLim。默认值为 100.0。
Cfg_CV8TakeupRate	REAL	Inp_CV8InitializeReq = 0 之后，CV8 发生偏置的速率（工程单位/秒）。有效值 = 0.0 到最大正浮点数。默认值为 1.0。
Cfg_CVDecPlcs	SINT	CV 显示的小数位数 (0...6)。默认值为 0。

公共输出成员	数据类型	说明
EnableOut	BOOL	启用输出。此输出状态始终反映 EnableIn 输入状态。
Out_CV1	REAL	到下游块 #1 的输出（输出 1 工程单位）。
Out_CV2	REAL	到下游块 #2 的输出（输出 2 工程单位）。
Out_CV3	REAL	到下游块 #3 的输出（输出 3 工程单位）。
Out_CV4	REAL	到下游块 #4 的输出（输出 4 工程单位）。
Out_CV5	REAL	到下游块 #5 的输出（输出 5 工程单位）。
Out_CV6	REAL	到下游块 #6 的输出（输出 6 工程单位）。
Out_CV7	REAL	到下游块 #7 的输出（输出 7 工程单位）。
Out_CV8	REAL	到下游块 #8 的输出（输出 8 工程单位）。
Out_CVInitializationVal	REAL	到上游块的初始化值（Inp_CV 工程单位）。
Out_CVInitializeReq	BOOL	对上游块的初始化请求（1 = 初始化）。
Val_CVEUMin	REAL	最小缩放范围 = minimum (Cfg_CVEUMin, Cfg_CVEUMax)。
Val_CVEUMax	REAL	最大缩放范围 = maximum (Cfg_CVEUMin, Cfg_CVEUMax)。
Val_InpCV	REAL	Inp_CV 值，未钳位或过渡（工程单位）。
Val_CV	REAL	钳位和过渡后的 CV 值（工程单位）。
Val_MinCVIn1	REAL	最小 CV1 输出时的输入 CV（供 HMI 使用）。
Val_MaxCVIn1	REAL	最大 CV1 输出时的输入 CV（供 HMI 使用）。
Val_MinCVIn2	REAL	最小 CV2 输出时的输入 CV（供 HMI 使用）。
Val_MaxCVIn2	REAL	最大 CV2 输出时的输入 CV（供 HMI 使用）。
Val_MinCVIn3	REAL	最小 CV3 输出时的输入 CV（供 HMI 使用）。
Val_MaxCVIn3	REAL	最大 CV3 输出时的输入 CV（供 HMI 使用）。
Val_MinCVIn4	REAL	最小 CV4 输出时的输入 CV（供 HMI 使用）。
Val_MaxCVIn4	REAL	最大 CV4 输出时的输入 CV（供 HMI 使用）。
Val_MinCVIn5	REAL	最小 CV5 输出时的输入 CV（供 HMI 使用）。
Val_MaxCVIn5	REAL	最大 CV5 输出时的输入 CV（供 HMI 使用）。
Val_MinCVIn6	REAL	最小 CV6 输出时的输入 CV（供 HMI 使用）。
Val_MaxCVIn6	REAL	最大 CV6 输出时的输入 CV（供 HMI 使用）。
Val_MinCVIn7	REAL	最小 CV7 输出时的输入 CV（供 HMI 使用）。
Val_MaxCVIn7	REAL	最大 CV7 输出时的输入 CV（供 HMI 使用）。
Val_MinCVIn8	REAL	最小 CV8 输出时的输入 CV（供 HMI 使用）。
Val_MaxCVIn8	REAL	最大 CV8 输出时的输入 CV（供 HMI 使用）。
Sts_Initialized	BOOL	1 = 指令已初始化。使用 Inp_InitializeReq 重新初始化。
Sts_CVInfNaN	BOOL	1 = Inp_CV 无穷大或非数字（1.$、1.#NaN）。
Sts_CVLimited	BOOL	1 = 输出 CV 在配置的最大值/最小值处钳位。
Sts_CV1InitializationInfNaN	BOOL	1 = Inp_CV1InitializationVal 无穷大或非数字（1.$、1.#NaN）。
Sts_CV1Limited	BOOL	1 = 输出 CV1 在配置的最大值/最小值处钳位。
Sts_CV2InitializationInfNaN	BOOL	1 = Inp_CV2InitializationVal 无穷大或非数字（1.$、1.#NaN）。
Sts_CV2Limited	BOOL	1 = 输出 CV2 在配置的最大值/最小值处钳位。
Sts_CV3InitializationInfNaN	BOOL	1 = Inp_CV3InitializationVal 无穷大或非数字（1.$、1.#NaN）。
Sts_CV3Limited	BOOL	1 = 输出 CV3 在配置的最大值/最小值处钳位。
Sts_CV4InitializationInfNaN	BOOL	1 = Inp_CV4InitializationVal 无穷大或非数字（1.$、1.#NaN）。
Sts_CV4Limited	BOOL	1 = 输出 CV4 在配置的最大值/最小值处钳位。
Sts_CV5InitializationInfNaN	BOOL	1 = Inp_CV5InitializationVal 无穷大或非数字（1.$、1.#NaN）。
Sts_CV5Limited	BOOL	1 = 输出 CV5 在配置的最大值/最小值处钳位。
Sts_CV6InitializationInfNaN	BOOL	1 = Inp_CV6InitializationVal 无穷大或非数字（1.$、1.#NaN）。
Sts_CV6Limited	BOOL	1 = 输出 CV6 在配置的最大值/最小值处钳位。
Sts_CV7InitializationInfNaN	BOOL	1 = Inp_CV7InitializationVal 无穷大或非数字（1.$、1.#NaN）。
Sts_CV7Limited	BOOL	1 = 输出 CV7 在配置的最大值/最小值处钳位。
Sts_CV8InitializationInfNaN	BOOL	1 = Inp_CV8InitializationVal 无穷大或非数字（1.$、1.#NaN）。
Sts_CV8Limited	BOOL	1 = 输出 CV8 在配置的最大值/最小值处钳位。
Sts_Err	BOOL	1 = 配置出错：请参阅明细位 (Sts_Errxxx) 以查找原因。
Sts_ErrLim	BOOL	1 = 配置出错：CV 钳位限制颠倒（最大值 < 最小值）。
Sts_ErrEU	BOOL	1 = 配置出错：以工程单位 (EU) 表示的 CV 缩放最小值 = 最大值。
Sts_ErrCV1Lim	BOOL	1 = 配置出错：CV1 钳位限制颠倒（最大值 < 最小值）。
Sts_ErrCV2Lim	BOOL	1 = 配置出错：CV2 钳位限制颠倒（最大值 < 最小值）。
Sts_ErrCV3Lim	BOOL	1 = 配置出错：CV3 钳位限制颠倒（最大值 < 最小值）。
Sts_ErrCV4Lim	BOOL	1 = 配置出错：CV4 钳位限制颠倒（最大值 < 最小值）。
Sts_ErrCV5Lim	BOOL	1 = 配置出错：CV5 钳位限制颠倒（最大值 < 最小值）。
Sts_ErrCV6Lim	BOOL	1 = 配置出错：CV6 钳位限制颠倒（最大值 < 最小值）。
Sts_ErrCV7Lim	BOOL	1 = 配置出错：CV7 钳位限制颠倒（最大值 < 最小值）。
Sts_ErrCV8Lim	BOOL	1 = 配置出错：CV8 钳位限制颠倒（最大值 < 最小值）。

初始化

指令通常在首次运行时进行初始化。通过设置 Inp_InitializeReq = 1 请求重新初始化。为了进行正确的初始化，如果在执行代码的联机编辑时添加指令，请确保默认值 Inp_InitializeReq = 1。

HMI 字符串配置

配置 HMI 面板（FT 视图）和

Logix Designer

配置对话框的字符串。字符串将设置为标签项的扩展属性。仅配置

Logix Designer

中的字符串。

说明

图形符号的标签

用于 HMI 面板调用的显示库

指令名称

区域名称

URL 链接

CV 单位

输出 CV 标签 CV1

输出 CV 标签 CV2

输出 CV 标签 CV3

输出 CV 标签 CV4

输出 CV 标签 CV5

输出 CV 标签 CV6

输出 CV 标签 CV7

输出 CV 标签 CV8

CV1 EU（工程单位）

CV2 工程单位 (EU)

CV3 工程单位 (EU)

CV4 工程单位 (EU)

CV5 工程单位 (EU)

CV6 工程单位 (EU)

CV7 工程单位 (EU)

CV8 工程单位 (EU)

允许导航对象标签名称输入 CV

允许导航对象标签名称 CV1

允许导航对象标签名称 CV2

允许导航对象标签名称 CV3

允许导航对象标签名称 CV4

允许导航对象标签名称 CV5

允许导航对象标签名称 CV6

允许导航对象标签名称 CV7

允许导航对象标签名称 CV8

监控 PFO 指令

使用 PlantPAx 过程对象库中的操作员面板进行监控。

影响数学状态标志

编号

严重/轻微故障

没有特定于此指令的故障。请参见“数组索引编制”，了解关于数组索引故障的信息。

执行

梯形图

条件/状态	执行的操作
预扫描	梯级输出条件设置为假。
指令首次运行	指令正常执行。
梯级输入条件为假	梯级输出条件设置为假。
梯级输入条件为真	将梯级输出条件设置为梯级输入条件。指令执行。
后扫描	梯级输出条件设置为假。

功能块图

条件/状态	执行的操作
预扫描	EnableOut 设置为假。
指令首次运行	指令正常执行。
指令首次扫描	请参阅“功能块图”表中的“指令首次运行”行。
EnableIn 为假	EnableOut 设置为假。
EnableIn 为真	EnableOut 设置为真。指令执行。
后扫描	EnableIn 和 EnableOut 位设置为假。

结构化文本

在结构化文本中，EnableIn 在普通扫描期间始终为真。指令在处于由逻辑激活的控制路径中时执行。

条件/状态	执行的操作
预扫描	请参阅“功能块图”表中的“预扫描”行。
指令首次运行	请参阅“功能块图”表中的“指令首次运行”行。
EnableIn 为真	请参阅“功能块图”表中的“EnableIn 为真”行。
后扫描	请参阅“功能块图”表中的“后扫描”行。

示例

在该示例中，PFO 指令用于实施分程 PID 控制策略以控制处理容器的温度。容器套的热交换器由蒸汽阀加热或乙二醇阀冷却。温度由一个 PID 进行控制。该示例假定每个阀与温度之间的相对过程增益相同。

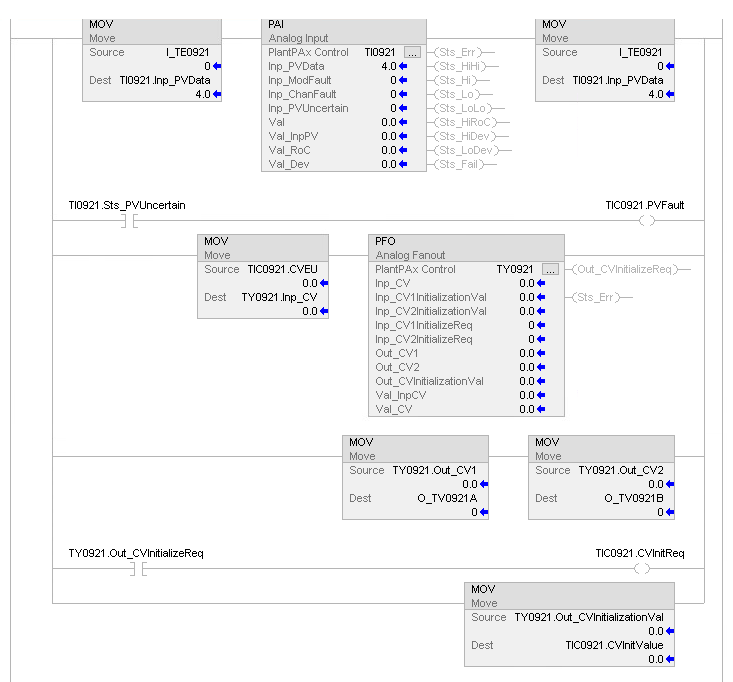

梯形图

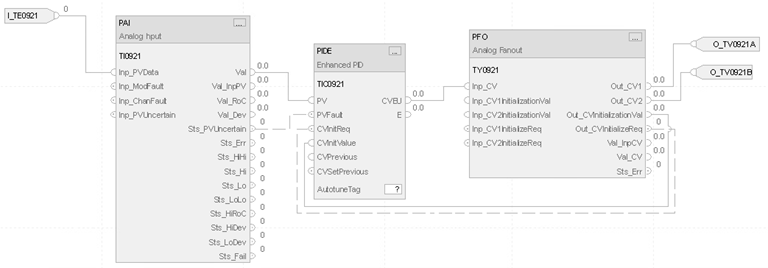

功能块图

结构化文本

TI0921.Inp_PVData:=I_TE0921;

PAI(TI0921);

TIC0921.PV:= TI0921.Val;

TIC0921.PVFault:=TI0921.Sts_PVUncertain;

PIDE(TIC0921);

TY0921.Inp_CV:=TIC0921.CVEU;

TIC0921.CVInitReq:=TY0921.Out_CVInitializeReq;

TIC0921.CVInitValue:=TY0921.Out_CVInitializationVal;

O_TV0921A:=TY0921.Out_CV1;

O_TV0921B:=TY0921.Out_CV2;

PFO(TY0921);
