过程给料 (PDOSE)

此信息适用于 CompactLogix 5380P、ControlLogix 5580P 和 ControlLogix 5590P 控制器。

过程给料 (Process Dosing, PDOSE) 指令用于控制成分添加过程，该过程使用流量计或称重仪表来测量所添加的成分量。流量计可以提供模拟流速、模拟量（总计）或带翻转的脉冲计数。如果使用脉冲发生流量计，则必须使用计数卡来确定脉冲计数（或频率）。该指令旨在与 1756-HSC（高速计数器）模块或 1756-CFM（可配置流量计）模块配合使用。称重仪可以放在接收容器上（测量增加的重量）或供给容器上（测量减少的重量）。可以使用模拟输入、设备网络或其他连接来连接称重仪。

PDOSE 指令用于：

提供速率（流速或单位时间的流量）和数量（总计或脉冲计数）的输入。

使用脉冲计数作为数量过程变量 (PV)，并具有可配置的翻转计数。

重要提示: 脉冲计数卡必须与脉冲发生流量计一起使用。

当流量计提供速率信号但未提供数量时，对流速率 PV 进行累加以确定传送量。

当流量计提供总计数或脉冲计数但不提供速率时，通过数量与时间的微分计算流速率。如果速率 PV 是根据输入量计算的，则 PDOSE 指令将对计算出的速率 PV 信号使用一阶滞后滤波器，以降低由抖动、扫描时间、量化误差或输入信号噪声所带来的影响。

提供低速率截止功能，用于忽略接近于零的流速率值，以处理速率信号中的噪声或零校准误差。

使用带内置累加器的流量计。将累加器清零命令转发到流量计，检查流量计的总和是否已重置。

提供用于控制相关设备（如泵和阀）的输出，以启动和停止流。

监控受控设备（如泵和阀）的状态。

监控速率或数量输入通信状态，提供速率 PV 或数量 PV 不确定或不良状况的指示。

让程序或操作员输入要传送的数量（设定值），计算在传送期间要传送的剩余数量和完成百分比。

让程序或操作员输入容限上限和下限。允许程序或操作员在传送完成后启动容限检查。如果低于容限，则提供警告，并允许操作员增加流量以弥补不足。可以将干扰设置为定时干扰或操作员点动（速度控制）之类的功能。如果超出容限则提供报警并禁止进一步流动。

当传送的数量接近设定值时，自动切换为较低的滴落流速率。让操作员或程序输入滴落数量。为受控设备提供运行、滴落和停止输出。

使用预设值停止流量，以处理管道中的物料、设备停止时间以及测量、扫描、通信等方面的延迟。让操作员或程序输入预设值。选中容限时，可根据传送误差提供可选的自动预设值校正。通过自动校正，预设操作将了解随时间变化的正确值。

标准命令源 (PCMDSRC) 指令用于为输入设置和接受命令提供所有权。

提供从原始输入卡单位到工程显示单位的输入重量值的线性缩放。

提供重量变化率计算（与时间的微分）以生成推断的流速率。计算出的速率进行滤波且具有下限截断值，因此当重量变化仅来自输入重量信号的噪声时，速率将报告为零。

提供用于控制相关设备（如泵和阀）的输出，以启动和停止流。操作员或程序可以启动成分添加过程，然后根据需要暂停和继续该过程。

监控受控设备（如泵和阀）的状态。当出现设备故障或设备无法按命令响应时，流停止并引发报警。

监控重量 PV 输入质量和通信状态，提供 PV 不确定或不良状况的指示。当 PV 不良或通信丢失时，流停止并引发报警。

提供连续监控功能，该功能允许在没有 SP 要求的情况下进行连续监控。

可用语言

梯形图

功能块图

结构化文本

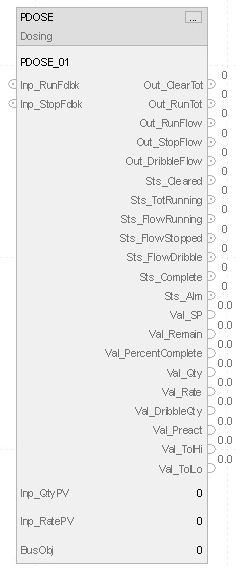

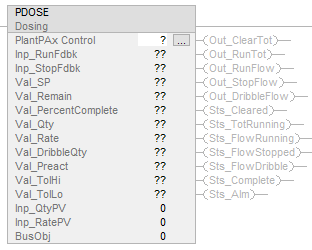

PDOSE (PDOSE tag, Inp_QtyPV, Inp_RatePV, BusObj);

操作数

重要提示: 以下情况下会导致运行出现意外：

输出标签操作数被覆盖。

结构操作数的成员被覆盖。

除非另外指定，否则结构操作数由多条指令共用。

指令中混用数据类型时，需遵从相关的数据转换规则。请参阅数据转换。

配置操作数

操作数	类型	格式	说明
PlantPAx Control	P_DOSING	标签	指令正确运行所需的数据结构。
Inp_QtyPV	REAL	标签	称重仪或流量计显示的数量（工程单位 (EU) 或脉冲计数）。
Inp_RatePV	REAL	标签	流量计显示的流量（工程单位 (EU)/时间，请参阅 Cfg_RateTime）。
BusObj	BUS_OBJ	标签	总线组件。

P_DOSING 结构

公共成员是可通过编程方式访问的标准可见标签成员。专用隐藏成员用于 HMI 面板中，无法通过编程方式访问。专用成员在公共成员后面的单独表中列出。

公共输入成员	数据类型	FBD 默认可见性	需要 FBD 接线	用途	说明
EnableIn	BOOL	不可见	不需要	输入	启用输入 - 系统定义的参数默认值为真。
Inp_InitializeReq	BOOL	不可见	不需要	输入	1 = 请求初始化指令。指令通常在首次运行时进行初始化。需要重新初始化时使用此请求。该指令自动清除该操作数。默认值为真。
Inp_OwnerCmd	DINT	不可见	不需要	输入	宿主设备命令。0 = 无，Inp_OwnerCmd.10 = 操作员锁定，Inp_OwnerCmd.11 = 操作员解锁，Inp_OwnerCmd.12 = 程序锁定，Inp_OwnerCmd.13 = 程序解锁，Inp_OwnerCmd.14 = 获取维护，Inp_OwnerCmd.15 = 释放维护，Inp_OwnerCmd.16 = 获取外部，Inp_OwnerCmd.17 = 释放外部。默认值为 0。
Inp_RatePVBad	BOOL	不可见	不需要	输入	1 = 速率 PV 输入质量 = 不良（失败）。默认值为假。
Inp_RatePVUncertain	BOOL	不可见	不需要	输入	1 = 速率 PV 输入质量 = 不确定。默认值为假。
Inp_QtyPVBad	BOOL	不可见	不需要	输入	1 = 数量 PV 输入质量 = 不良（失败）。默认值为假。
Inp_QtyPVUncertain	BOOL	不可见	不需要	输入	1 = 数量 PV 输入质量 = 不确定。默认值为假。
Inp_RunFdbk	BOOL	可见	不需要	输入	1 = 受控设备正在传送（正在运行）。默认值为假。
Inp_DribbleFdbk	BOOL	不可见	不需要	输入	1 = 受控设备正在以滴落方式传送。默认值为假。
Inp_StopFdbk	BOOL	可见	不需要	输入	1 = 受控设备经确认已停止。默认值为假。
Inp_CtrldEqpFault	BOOL	不可见	不需要	输入	受控设备对象或输入/输出 (I/O) 状态 0 = 正常，1 = 失败。默认值为假。
Inp_Reset	BOOL	不可见	不需要	输入	1 = 重置已去除锁定和已清除报警。默认值为假。
Inp_eRatePVSrcQ	SINT	不可见	不需要	输入	流量信号源和质量（枚举）： 0 = 良好，畅通，确认良好；1 = 良好，畅通，假定良好； 2 = 良好，无反馈，假定良好；8 = 测试，虚拟化； 9 = 测试，回路， 10 = 测试，手动输入；16 = 不确定，畅通，不合格；17 = 不确定，在设备或总线端替换； 18 = 不确定，在指令端替代， 19 = 不确定，使用最后一个已知良好值；20 = 不确定，使用替代值；32 = 不良，信号故障； 33 = 不良，通道故障， 34 = 不良，模块或通信故障， 35 = 不良，配置无效。默认值为 0。
Inp_eRatePVNotify					速率 PV 对象报警优先级和确认状态。 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。默认值为 0。
Inp_eQtyPVSrcQ	SINT	不可见	不需要	输入	数量信号源和质量（枚举）： 0 = 良好，畅通，确认良好 1 = 良好，畅通，假定良好， 2 = 良好，无反馈，假定良好， 8 = 测试，虚拟化， 9 = 测试，回路， 10 = 测试，手动输入， 16 = 不确定，畅通，不合格， 17 = 不确定，在设备或总线端替代， 18 = 不确定，在指令端替代， 19 = 不确定，使用最后一个已知良好值， 20 = 不确定，使用替代值， 32 = 不良，信号故障， 33 = 不良，通道故障， 34 = 不良，模块或通信故障， 35 = 不良，配置无效。默认值为 0。
Inp_eQtyPVNotify	SINT	不可见	不需要	输入	数量 PV 对象报警优先级和确认状态。 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。默认值为 0。
Inp_Hand	BOOL	不可见	不需要	输入	1 = 获取手控（通常为本地硬接线），0 = 释放手控。默认值为假。
Inp_Ovrd	BOOL	不可见	不需要	输入	1 = 获取覆盖（较高优先级程序逻辑），0 = 释放覆盖。默认值为假。
Inp_ExtInh	BOOL	不可见	不需要	输入	1 = 禁止外部获取，0 = 允许外部获取。默认值为假。
Cfg_AllowDisable	BOOL	不可见	不需要	输入	1 = 允许禁用操作员报警，0 = 不允许禁用操作员报警。默认值为假。
Cfg_AllowShelve	BOOL	不可见	不需要	输入	1 = 允许操作员报警延迟，0 = 不允许操作员报警延迟。默认值为假。
Cfg_HasEqpFdbk	BOOL	不可见	不需要	输入	1 = 受控设备提供运行（滴落方式）和停止反馈。默认值为假。
Cfg_UseEqpFdbk	BOOL	不可见	不需要	输入	1 = 使用运行/滴落/停止反馈，0 = 假定设备状态。默认值为假。
Cfg_HasDribble	BOOL	不可见	不需要	输入	1 = 在完成之前缓慢滴落，0 = 以全流量运行直到完成。默认值为假。
Cfg_HasRatePVNav	BOOL	不可见	不需要	输入	1 = 通知 HMI 将模拟对象（pai 等）用于 Inp_RatePV。默认值为假。
Cfg_HasMonitoring	BOOL	不可见	不需要	输入	1 = 允许连续监控而无设定值要求。默认值为假。
Cfg_HasMoreObj	BOOL	不可见	不需要	输入	1 = 通知 HMI 有包含较多信息的对象可用。默认值为假。
Cfg_HasQtyPVNav	BOOL	不可见	不需要	输入	1 = 通知 HMI 将模拟对象（pai 等）用于 Inp_QtyPV。默认值为假。
Cfg_AutoAdjPreact	BOOL	不可见	不需要	输入	1 = 每次传送后自动调整预设值。默认值为假。
Cfg_LossInQty	BOOL	不可见	不需要	输入	1 = 流减少数量（转出），0 = 流增加数量（转入）。默认值为假。
Cfg_SetTrack	BOOL	不可见	不需要	输入	1 = 当宿主为程序时，操作员设置跟踪程序设置。当宿主为“操作员”时，程序设置会跟踪操作员设置，虚拟输入与输出值匹配（转换无干扰），0 = 不跟踪。默认值为真。
Cfg_ShedOnEqpFault	BOOL	不可见	不需要	输入	1 = 发生设备故障时停止传送并发出报警；0 = 发生设备故障时仅发出报警。默认值为真。
Cfg_HasOper	BOOL	不可见	不需要	输入	1 = 存在操作符（未锁定），可选择。默认值为真。
Cfg_HasOperLocked	BOOL	不可见	不需要	输入	1 = 存在锁定的操作符，可选择。默认值为真。
Cfg_HasProg	BOOL	不可见	不需要	输入	1 = 存在程序（未锁定），可选择。默认值为真。
Cfg_HasProgLocked	BOOL	不可见	不需要	输入	1 = 存在锁定的程序，可选择。默认值为真。
Cfg_HasExt	BOOL	不可见	不需要	输入	1 = 存在外部，可选择。默认值为假。
Cfg_HasMaint	BOOL	不可见	不需要	输入	1 = 存在维护，可选择。默认值为真。
Cfg_OvrdOverLock	BOOL	不可见	不需要	输入	1 = 覆盖取代程序/操作员锁定，0 = 不覆盖锁定。默认值为真。
Cfg_ExtOverLock	BOOL	不可见	不需要	输入	1 = 外部取代程序/操作员锁定，0 = 不覆盖锁定。默认值为假。
Cfg_ProgPwrUp	BOOL	不可见	不需要	输入	1 = 为程序加电，0 = 为操作员加电。默认值为假。
Cfg_ProgNormal	BOOL	不可见	不需要	输入	正常源：1 = 程序（若无请求）；0 = 操作员（若无请求）。默认值为假。
Cfg_PCmdPriority	BOOL	不可见	不需要	输入	命令优先级。1 = 程序命令优先，0 = 操作员命令优先。默认值为假。
Cfg_PCmdProgAsLevel	BOOL	不可见	不需要	输入	1 = PCmd_Prog 用作级别。默认值为假。
Cfg_PCmdLockAsLevel	BOOL	不可见	不需要	输入	1 = PCmd_Lock 用作级别（1 = 锁定，0 = 解锁）。默认值为假。
Cfg_ExtAcqAsLevel	BOOL	不可见	不需要	输入	1 = XCmd_Acq 用作级别（1 = 获取，0 = 释放）。默认值为假。
Cfg_AutoAdjPercent	REAL	不可见	不需要	输入	传送错误百分比设置为自动调整预设值。有效值 = 0.0 到 100.0 (%) 默认值为 10.0。
Cfg_CountsPerEU	REAL	不可见	不需要	输入	Inp_QtyPV 中的计数数量，等于 1.0 工程单位。有效值 = 0.0 到最大正浮点数。默认值为 1.0。
Cfg_EUQtyMult	REAL	不可见	不需要	输入	速率与数量工程单位乘数（例如，加仑-桶）。有效值 = 0.0 到最大正浮点数。默认值为 1.0。
Cfg_BumpTime	REAL	不可见	不需要	输入	干扰（手动加满）时间。有效值 = 0.0 到 2147483.0 秒。默认值为 0.0。
Cfg_ClearPulseTime	REAL	不可见	不需要	输入	通过脉冲 Out_ClearTot 清除外部累加器的时间。有效值 = 0.0 到 2147483.0 秒。默认值为 1.0。
Cfg_FaultTime	REAL	不可见	不需要	输入	发生故障前，设备反馈遵循输出的时间。有效值 = 0.0 到 2147483.0 秒。默认值为 10.0。
Cfg_HiFlowRateLim	REAL	不可见	不需要	输入	流速报警上限。有效值 = 0.0 到最大正浮点数。默认值为 3.40E+38。
Cfg_LoFlowRateLim	REAL	不可见	不需要	输入	流速报警下限。有效值 = 0.0 到最大正浮点数。默认值为 0.0。
Cfg_LoRateCutoff	REAL	不可见	不需要	输入	低于此速率报告零流量（以工程单位/时间表示的 Inp_RatePV，请参阅 Cfg_RateTime）。有效值 = 0.0 到最大正浮点数。默认值为 0.0。
Cfg_MaxQty	REAL	不可见	不需要	输入	最大允许传送量（设定值）。有效值 = 0.0 到最大正浮点数。默认值为 1.50E+38。
Cfg_RateFiltTimeConst	REAL	不可见	不需要	输入	用于计算速率的滤波器时间常数（秒）。有效值 = 0.0 到 2147483.0 秒。默认值为 0.1。
Cfg_RateTime	REAL	不可见	不需要	输入	变化率时基（秒），使用 1.0 表示单位/秒，60.0 表示单位/分钟，3600.0 表示单位/小时，86400.0 表示单位/天。有效值 = 任何大于零的浮点数。默认值为 1.0
Cfg_Rollover	REAL	不可见	不需要	输入	数量翻转（例如，脉冲输入的最大计数）。有效值 = 0.0 到最大正浮点数。默认值为 0.0。
Cfg_SettleTime	REAL	不可见	不需要	输入	容限检查前允许流量停止的时间。有效值 = 0.0 到 2147483.0 秒。默认值为 1.0。
Cfg_VirtualRate	REAL	不可见	不需要	输入	虚拟运行时的传送速率（工程单位/速率时间）。有效值 = 0.0 到最大正浮点数。默认值为 1.0。
Cfg_VirtualDribbleRate	REAL	不可见	不需要	输入	虚拟运行时的滴落速率（工程单位/速率时间）。有效值 = 0.0 到最大正浮点数。默认值为 0.1。
Cfg_eKeepSP	SINT	不可见	不需要	输入	设定值的所有权（枚举）：0 = 遵循 CmdSrc，1 = 操作员，2 = 程序，3 = 外部。默认值为 0。
Cfg_eKeepStart	SINT	不可见	不需要	输入	启动命令的所有权（枚举）：0 = 遵循 CmdSrc，1 = 操作员，2 = 程序，3 = 外部。默认值为 0。
Cfg_eKeepTol	SINT	不可见	不需要	输入	容限命令的所有权（枚举）：0 = 遵循 CmdSrc，1 = 操作员，3 = 外部。默认值为 0。
Cfg_eKeepDribblePreact	SINT	不可见	不需要	输入	滴落\预设值的所有权（枚举）：0 = 遵循 CmdSrc，1 = 操作员，2 = 程序，3 = 外部。默认值为 0。
Cfg_HasHistTrend	SINT	不可见	不需要	输入	有历史趋势。可以从 HMI 导航到设备历史趋势面板。值 0 = 无外部历史趋势，1 = 目录历史趋势，2 = Historian 历史趋势。默认值为 0。
Cfg_QtyDecPlcs	SINT	不可见	不需要	输入	数量显示的小数位数。有效值 = 0、1、2、3、4、5、6。默认值为 2。
Cfg_RateDecPlcs	SINT	不可见	不需要	输入	速率显示的小数位数。有效值 = 0、1、2、3、4、5、6。默认值为 2。
Cfg_CnfrmReqd	SINT	不可见	不需要	输入	需要操作员确认命令。表示需要命令确认的类型。 0 = 无， 1 = 需要命令确认， 2 = 需要执行者电子签名， 3 = 需要执行者和审批者电子签名。默认值为 0。
PCmd_Bump	BOOL	不可见	不需要	输入	用于干扰低于容限的传送的程序命令。该指令自动清除该操作数。默认值为假。
PCmd_ClearTot	BOOL	不可见	不需要	输入	用于清除累加器数量的程序命令。该指令自动清除该操作数。默认值为假。
PCmd_StartTot	BOOL	不可见	不需要	输入	用于启动累加器的程序命令。该指令自动清除该操作数。默认值为假。
PCmd_StopTot	BOOL	不可见	不需要	输入	用于停止累加器的程序命令。该指令自动清除该操作数。默认值为假。
PCmd_StartFlow	BOOL	不可见	不需要	输入	用于启动传送的程序命令。该指令自动清除该操作数。默认值为假。
PCmd_StopFlow	BOOL	不可见	不需要	输入	用于停止/暂停传送的程序命令。该指令自动清除该操作数。默认值为假。
PCmd_CheckTol	BOOL	不可见	不需要	输入	用于检查容限的程序命令。该指令自动清除该操作数。默认值为假。
PCmd_Lock	BOOL	不可见	不需要	输入	用于锁定程序的程序命令（不允许操作员）。如果 Cfg_PCmdLockAsLevel = 0，则指令会自动清除此操作数。默认值为假。
PCmd_Normal	BOOL	不可见	不需要	输入	用于选择正常命令源的程序命令（操作员或程序）。该指令自动清除该操作数。默认值为假。
PCmd_Oper	BOOL	不可见	不需要	输入	用于选择操作员的程序命令（程序到操作员）。该指令自动清除该操作数。默认值为假。
PCmd_Prog	BOOL	不可见	不需要	输入	用于选择程序的程序命令（操作员到程序）。该指令自动清除该操作数。默认值为假。
PCmd_Unlock	BOOL	不可见	不需要	输入	用于解锁程序的程序命令（允许操作员获取）。该指令自动清除该操作数。默认值为假。
PCmd_Reset	BOOL	不可见	不需要	输入	用于重置需要重置的所有报警的程序命令。该指令自动清除该操作数。默认值为假。
PCmd_Virtual	BOOL	不可见	不需要	输入	用于选择虚拟（虚拟化）操作的程序命令。该指令自动清除该操作数。默认值为假。
PCmd_Physical	BOOL	不可见	不需要	输入	用于选择物理（非虚拟化）操作的程序命令。该指令自动清除该操作数。默认值为假。
PSet_Owner	DINT	不可见	不需要	输入	程序宿主请求 ID（非零）或释放（零）。默认值为 0。
PSet_DribbleQty	REAL	不可见	不需要	输入	滴落数量程序设置（工程单位）。有效值 = 0.0 到最大正浮点数。默认值为 0.0。
PSet_Preact	REAL	不可见	不需要	输入	停止流前对应总量的程序设置（工程单位）。有效值 = 0.0 到最大正浮点数。默认值为 0.0。
PSet_SP	REAL	不可见	不需要	输入	传送总量的程序设置（工程单位）。有效值 = 0.0 到最大正浮点数。默认值为 0.0。
PSet_TolHi	REAL	不可见	不需要	输入	容限上限的程序设置（正常量 > SP）。有效值 = 0.0 到最大正浮点数。默认值为 0.0。
PSet_TolLo	REAL	不可见	不需要	输入	容限下限的程序设置（正常量 < SP）。有效值 = 0.0 到最大正浮点数。默认值为 0.0。
XCmd_Bump	BOOL	不可见	不需要	输入	用于干扰低于容限的传送的外部命令。指令自动清除此操作数。默认值为假。
XCmd_ClearTot	BOOL	不可见	不需要	输入	用于清除累加器数量的外部命令。该指令自动清除该操作数。默认值为假。
XCmd_StartTot	BOOL	不可见	不需要	输入	用于启动累加器的外部命令。此指令自动清除该操作数。默认值为假。
XCmd_StopTot	BOOL	不可见	不需要	输入	用于停止累加器的外部命令。此指令自动清除该操作数。默认值为假。
XCmd_StartFlow	BOOL	不可见	不需要	输入	用于启动传送的外部命令。此指令自动清除该操作数。默认值为假。
XCmd_StopFlow	BOOL	不可见	不需要	输入	用于停止/暂停传送的外部命令。此指令自动清除该操作数。默认值为假。
XCmd_CheckTol	BOOL	不可见	不需要	输入	用于检查容限的外部命令。此指令自动清除该操作数。默认值为假。
XCmd_Reset	BOOL	不可见	不需要	输入	用于清除已去除锁定和已清除报警的外部命令。默认值为假。
XCmd_Acq	BOOL	不可见	不需要	输入	用于获取所有权的外部命令（操作员/程序/覆盖/维护到外部）。如果 Cfg_ExtAcqAsLevel = 0，则指令会自动清除此操作数。默认值为假。
XCmd_Rel	BOOL	不可见	不需要	输入	Cfg_ExtAcqAsLevel = 0 时用于释放所有权的外部命令（外部到操作员/程序/覆盖/维护）。该指令自动清除该操作数。默认值为假。
XCmd_ResetAckAll	BOOL	不可见	不需要	输入	用于确认和重置所有报警和锁定去除条件的外部命令。该指令自动清除该操作数。默认值为假。
XSet_DribbleQty	REAL	不可见	不需要	输入	滴落数量外部设置（工程单位）。默认值为 0.0。
XSet_Preact	REAL	不可见	不需要	输入	停止流前对应总量的外部设置（工程单位）。默认值为 0.0。
XSet_SP	REAL	不可见	不需要	输入	传送总量的外部设置（工程单位）。默认值为 0.0。
XSet_TolHi	REAL	不可见	不需要	输入	高容限限制的外部设置（正常量 > SP）。默认值为 0.0。
XSet_TolLo	REAL	不可见	不需要	输入	外部设置容限下限（正常量 < SP）。默认值为 0.0。

公共输出成员	数据类型	FBD 默认可见性	需要 FBD 接线	用途	说明
EnableOut	BOOL	不可见	不需要	输出	启用输出 - 系统定义的参数
Out_ClearTot	BOOL	可见	不需要	输出	1 = 重置外部累加器（例如，板载流量计）。
Out_RunTot	BOOL	可见	不需要	输出	1 = 运行外部累加器（例如，板载流量计）。
Out_RunFlow	BOOL	可见	不需要	输出	1 = 以全流量（快速）传送。
Out_StopFlow	BOOL	可见	不需要	输出	1 = 停止传送设备。
Out_DribbleFlow	BOOL	可见	不需要	输出	1 = 以滴落（缓慢）流量传送。
Out_Reset	BOOL	不可见	不需要	输出	1 = 已收到并接受重置命令。
Out_OwnerSts	DINT	不可见	不需要	输出	命令源状态、宿主命令握手和就绪状态。 0 = 无， .10 = 操作员锁定， .11 = 操作员解锁， .12 = 程序锁定， .13 = 程序解锁， .14 = 获取维护， .15 = 释放维护， .16 = 获取外部， .17 = 释放外部， .18 = 具有维护， .19 = 外部覆盖锁定， .20 = 具有外部， .21 = 具有操作员， .22 = 具有程序， .30 = 未就绪。
Sts_Initialized	BOOL	不可见	不需要	输出	1 = 指令已初始化。使用 Inp_InitializeReq 重新初始化。
Sts_CalcQty	BOOL	不可见	不需要	输出	1 = 计算 Inp_RatePV 的积分以获取数量，0 = 使用 Inp_QtyPV。
Sts_CalcRate	BOOL	不可见	不需要	输出	1 = 计算 Inp_QtyPV 的微分以获取速率，0 = 使用 Inp_RatePV。
Sts_Cleared	BOOL	可见	不需要	输出	1 = 累加器清除已完成。
Sts_TotRunning	BOOL	可见	不需要	输出	1 = 累加器运行，0 = 累加器停止。
Sts_FlowStarting	BOOL	不可见	不需要	输出	1 = 流正在启动（Out_Run 开启，反馈未显示运行）。
Sts_FlowRunning	BOOL	可见	不需要	输出	1 = 流正在运行（Out_Run 开启，反馈显示正在运行）。
Sts_FlowStopping	BOOL	不可见	不需要	输出	1 = 流正在停止（Out_Stop 开启，反馈未显示已停止）。
Sts_FlowStopped	BOOL	可见	不需要	输出	1 = 流已停止（Out_Stop 开启，反馈显示已停止）。
Sts_DribbleStarting	BOOL	不可见	不需要	输出	1 = 开始滴落（Out_Dribble 开启，反馈未显示滴落）。
Sts_FlowDribble	BOOL	可见	不需要	输出	1 = 流正在滴落（Out_Dribble 开启，反馈显示滴落）。
Sts_Bumping	BOOL	不可见	不需要	输出	1 = 干扰流处于活动状态。
Sts_InTol	BOOL	不可见	不需要	输出	1 = 总传送量在容限范围内。
Sts_Complete	BOOL	可见	不需要	输出	1 = 总传送量 >（设定值 - 预设值）。
Sts_Virtual	BOOL	不可见	不需要	输出	1 = 该指令继续生成用于控制设备的输出，但会忽略流量数量和流速输入，并使用模拟流速。0 = 指令正常运行。
Sts_bSrc	INT	不可见	不需要	输出	活动选项位图（针对带命令源请求选项的 HMI 图腾柱）： Sts_bSrc.0：手控， Sts_bSrc.1：程序停用（梯级为假）， Sts_bSrc.2：维护停用， Sts_bSrc.3：维护， Sts_bSrc.4：覆盖， Sts_bSrc.5：外部， Sts_bSrc.6：程序已锁定， Sts_bSrc.7：程序， Sts_bSrc.8：操作员已锁定， Sts_bSrc.9：操作员。
Sts_eCmd	SINT	不可见	不需要	输出	给料命令 0 = 无， 1 = 清除累加器， 2 = 启动累加器， 3 = 启动流， 4 = 开始滴落， 5 = 干扰， 6 = 停止流， 7 = 停止累加器。
Sts_eFdbk	SINT	不可见	不需要	输出	设备反馈 0 = 无/转换， 1 = 流已停止， 2 = 流正在运行， 3 = 流正在滴落， 4 = 已虚拟化。
Sts_eFault	SINT	不可见	不需要	输出	对象故障状态 0 = 无，1 = 错误：配置不良，15 = 设备故障。
Sts_eNotifyAll	SINT	不可见	不需要	输出	所有报警状态枚举值（包括相关对象）： 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。
Sts_eNotify	SINT	不可见	不需要	输出	所有报警状态枚举值： 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。
Sts_eNotifyEqpFault	SINT	不可见	不需要	输出	设备故障报警状态枚举值： 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。
Sts_eNotifyHiFlowRate	SINT	不可见	不需要	输出	流速上限报警状态枚举值： 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。
Sts_eNotifyLoFlowRate	SINT	不可见	不需要	输出	流速下限报警状态枚举值： 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。
Sts_eNotifyOverTol	SINT	不可见	不需要	输出	超出容限报警状态枚举值： 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。
Sts_eNotifyUnderTol	SINT	不可见	不需要	输出	低于容限报警状态枚举值： 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。
Sts_eNotifyZeroFault	SINT	不可见	不需要	输出	零故障报警状态枚举值： 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。
Sts_eSrc	INT	不可见	不需要	输出	当前命令源枚举值： 0 = 未使用逻辑， 4 = 手控， 8 = 维护， 16 = 覆盖， 32 = 程序， 33 = 程序已锁定， 34 = 程序默认值（正常）， 64 = 操作员， 65 = 操作员已锁定， 66 = 操作员默认值（正常）， 128 = 维护停用， 129 = 程序停用（梯级为假）， 256 = 外部。
Sts_eSts	SINT	不可见	不需要	输出	给料状态： 0 = 加电/复位/未知， 1 = 已停止， 2 = 累加器运行， 3 = 流运行， 4 = 滴落运行， 5 = 撞击流， 6 = 流开始， 7 = 滴落开始， 8 = 流停止， 15 = 停用。
Sts_UnackAlmCount	SINT	不可见	不需要	输出	未确认报警计数。
Sts_Available	BOOL	不可见	不需要	输出	1 = 给料可用于自动化控制（程序）。
Sts_MaintByp	BOOL	不可见	不需要	输出	1 = 维护绕过处于活动状态（显示图标）。
Sts_NotRdy	BOOL	不可见	不需要	输出	1 = 对象未就绪，请参阅明细位以查找原因。
Sts_NrdyCfgErr	BOOL	不可见	不需要	输出	1 = 对象未就绪：配置错误。
Sts_NrdyEqpFault	BOOL	不可见	不需要	输出	1 = 对象未就绪：外部设备故障（故障或去除需要重置）。
Sts_NrdyOoS	BOOL	不可见	不需要	输出	1 = 对象未就绪：停用。
Sts_NrdyPVBad	BOOL	不可见	不需要	输出	1 = 对象未就绪：PV 质量不良或通信故障。
Sts_Err	BOOL	不可见	不需要	输出	1 = 配置出错：请参阅明细位 (Sts_Errxxx) 以查找原因。
Sts_ErrAlm	BOOL	不可见	不需要	输出	1 = 配置错误：报警时间、延迟时间、严重性最小值。
Sts_ErrBumpTime	BOOL	不可见	不需要	输出	1 = 错误：Cfg_BumpTime 无效。
Sts_ErrClearPulseTime	BOOL	不可见	不需要	输出	1 = 错误：Cfg_ClearPulseTime 无效。
Sts_ErrCountsPerEU	BOOL	不可见	不需要	输出	1 = 错误：Cfg_CountsPerEU 无效。
Sts_ErrCutoff	BOOL	不可见	不需要	输出	1 = 错误：Cfg_Cutoff 无效。
Sts_ErrEUQtyMult	BOOL	不可见	不需要	输出	1 = 错误：Cfg_EUQtyMult 无效。
Sts_ErrFaultTime	BOOL	不可见	不需要	输出	1 = 错误：Cfg_FaultTime 无效。
Sts_ErrRateTime	BOOL	不可见	不需要	输出	1 = 错误：Cfg_RateTime 无效。
Sts_ErrLim	BOOL	不可见	不需要	输出	1 = 错误：Cfg_MaxQty 无效。
Sts_ErrRollover	BOOL	不可见	不需要	输出	1 = 错误：Cfg_Rollover 无效。
Sts_ErrRateFiltTimeConst	BOOL	不可见	不需要	输出	1 = 错误：Cfg_RateFiltTimeConst 无效。
Sts_ErrSettleTime	BOOL	不可见	不需要	输出	1 = 错误：Cfg_SettleTime 无效。
Sts_ErrVirtual	BOOL	不可见	不需要	输出	1 = 错误：Cfg_VirtualDribbleRate 或 Cfg_VirtualRate 无效。
Sts_Hand	BOOL	不可见	不需要	输出	1 = 选择手控（取代停用、维护、覆盖、外部、程序、操作符）。
Sts_OoS	BOOL	不可见	不需要	输出	1 = 选择停用（取代维护、覆盖、外部、程序、操作符）。
Sts_Maint	BOOL	不可见	不需要	输出	1 = 选择维护（取代覆盖、外部、程序、操作符）。
Sts_Ovrd	BOOL	不可见	不需要	输出	1 = 选择覆盖（取代外部、程序、操作员）。
Sts_Ext	BOOL	不可见	不需要	输出	1 = 选择外部（取代程序和操作员）。
Sts_Prog	BOOL	不可见	不需要	输出	1 = 选择程序。
Sts_ProgLocked	BOOL	不可见	不需要	输出	1 = 选择并锁定程序。
Sts_Oper	BOOL	不可见	不需要	输出	1 = 选择操作员。
Sts_OperLocked	BOOL	不可见	不需要	输出	1 = 选择并锁定操作员。
Sts_ProgOperSel	BOOL	不可见	不需要	输出	程序/操作员选择（锁定）状态：1 = 程序，0 = 操作员。
Sts_ProgOperLock	BOOL	不可见	不需要	输出	程序/操作员锁定状态，1 = 锁定，0 = 解锁。
Sts_Normal	BOOL	不可见	不需要	输出	1 = 选择等于正常（程序或操作员）。
Sts_ExtReqInh	BOOL	不可见	不需要	输出	1 = 禁用外部请求，无法从当前状态进入外部。
Sts_ProgReqInh	BOOL	不可见	不需要	输出	1 = 禁用程序请求，无法从当前状态进入程序。
Sts_MAcqRcvd	BOOL	不可见	不需要	输出	1 = 维护获取命令接收到此扫描。
Sts_Alm	BOOL	可见	不需要	输出	1 = 报警处于活动状态。
Sts_AlmInh	BOOL	不可见	不需要	输出	1 = 一个或多个报警被延迟、禁用或抑制。
Sts_EqpFault	BOOL	不可见	不需要	输出	1 = 检测到设备故障。
Sts_HiFlowRate	BOOL	不可见	不需要	输出	1 = 流速率报警上限。
Sts_LoFlowRate	BOOL	不可见	不需要	输出	1 = 流速率报警下限。
Sts_LoRateCutoff	BOOL	不可见	不需要	输出	1 = 速率 PV 低于速率下限，流量假定为零。
Sts_OverTol	BOOL	不可见	不需要	输出	1 = 传送超出容限范围上限。
Sts_UnderTol	BOOL	不可见	不需要	输出	1 = 传送超出容限范围下限。
Sts_ZeroFault	BOOL	不可见	不需要	输出	1 = 累加器未清除或流量异常。
Sts_QtyBad	BOOL	不可见	不需要	输出	1 = 数量值不良（PV 失败）。
Sts_QtyUncertain	BOOL	不可见	不需要	输出	1 = 数量值为不确定。
Sts_RateBad	BOOL	不可见	不需要	输出	1 = 速率值不良（PV 失败）。
Sts_RateUncertain	BOOL	不可见	不需要	输出	1 = 速率值为不确定。
Sts_RdyAck	BOOL	不可见	不需要	输出	1 = 报警待确认。
Sts_RdyReset	BOOL	不可见	不需要	输出	1 = 锁定的报警或解除条件待重置。
Val_SP	REAL	可见	不需要	输出	传送的数量（设定值）（工程单位）。有效值 = 0.0 到最大正浮点数。
Val_Remain	REAL	可见	不需要	输出	达到设定值前还需要传送的数量（工程单位）。有效值 = 0.0 到最大正浮点数。
Val_PercentComplete	REAL	可见	不需要	输出	完成百分比（HMI 上的进度条），有效值 = 0.0 到 100.0。
Val_QtyPV	REAL	不可见	不需要	输出	称重仪或流量计显示的数量（工程单位或脉冲计数）。有效值 = 0.0 到最大正浮点数。
Val_Qty	REAL	可见	不需要	输出	实际传送的数量（累加器输出）（工程单位）。有效值 = 0.0 到最大正浮点数。
Val_RatePV	REAL	不可见	不需要	输出	流量计显示的流速率（工程单位/时间，请参阅 Cfg_RateTime）。有效值 = 0.0 到最大正浮点数。
Val_Rate	REAL	可见	不需要	输出	当前传送速率（工程单位/时间）（请参阅 Cfg_RateTime）。有效值 = 0.0 到最大正浮点数。
Val_DribbleQty	REAL	可见	不需要	输出	以慢速传送的数量（工程单位）。有效值 = 0.0 到最大正浮点数。
Val_Preact	REAL	可见	不需要	输出	低于流停止设定值的流量（工程单位）。有效值 = 0.0 到最大正浮点数。
Val_TolHi	REAL	可见	不需要	输出	允许量 > 设定值（工程单位）。有效值 = 0.0 到最大正浮点数。
Val_TolLo	REAL	可见	不需要	输出	允许量 < 设定值（工程单位）。有效值 = 0.0 到最大正浮点数。
Val_Owner	DINT	不可见	不需要	输出	当前对象宿主 ID（0 = 未拥有）。
SrcQ	SINT	不可见	不需要	输出	主值或状态的源和质量（枚举）： 0 = 良好，畅通，确认良好 1 = 良好，畅通，假定良好， 2 = 良好，无反馈，假定良好， 8 = 测试，虚拟化， 9 = 测试，回路， 10 = 测试，手动输入， 16 = 不确定，畅通，不合格， 17 = 不确定，在设备或总线端替代， 18 = 不确定，在指令端替代， 19 = 不确定，使用最后一个已知良好值， 20 = 不确定，使用替代值， 32 = 不良，信号故障， 33 = 不良，通道故障， 34 = 不良，模块或通信故障， 35 = 不良，配置无效
SrcQ_IO	SINT	不可见	不需要	输出	主输入或输出的源和质量（枚举）： 0 = 良好，畅通，确认良好 1 = 良好，畅通，假定良好， 2 = 良好，无反馈，假定良好， 8 = 测试，虚拟化， 9 = 测试，回路， 10 = 测试，手动输入， 16 = 不确定，畅通，不合格， 17 = 不确定，在设备或总线端替代， 18 = 不确定，在指令端替代， 19 = 不确定，使用最后一个已知良好值， 20 = 不确定，使用替代值， 32 = 不良，信号故障， 33 = 不良，通道故障， 34 = 不良，模块或通信故障， 35 = 不良，配置无效
XRdy_Acq	BOOL	不可见	不需要	输出	1 = XCmd_Acq 就绪，启用 HMI 按钮。
XRdy_Rel	BOOL	不可见	不需要	输出	1 = XCmd_Rel 就绪，启用 HMI 按钮。
XRdy_Reset	BOOL	不可见	不需要	输出	1 = XCmd_Reset 就绪，启用 HMI 按钮。
XRdy_ResetAckAll	BOOL	不可见	不需要	输出	1 = XCmd_ResetAckAll 就绪，启用 HMI 按钮。

专用输入成员	数据类型	说明
CmdSrc	P_COMMAND_SOURCE	控制/命令源选择。
MCmd_Acq	BOOL	用于获取所有权（操作员/程序/外部/覆盖到维护）的维护命令。该指令自动清除该操作数。默认值为假。
MCmd_IS	BOOL	用于选择“服务中”的维护命令。该指令自动清除该操作数。默认值为假。
MCmd_OoS	BOOL	用于选择“停用”的维护命令。该指令自动清除该操作数。默认值为假。
MCmd_Physical	BOOL	用于选择物理操作（非虚拟化）的维护命令。默认值为假。
MCmd_Rel	BOOL	用于释放所有权（维护到操作员/程序/外部/覆盖）的维护命令。该指令自动清除该操作数。默认值为假。
MCmd_Virtual	BOOL	用于选择虚拟（虚拟化）操作的维护命令。默认值为假。
OCmd_Bump	BOOL	用于干扰低于容限的传送的操作员命令。该指令自动清除该操作数。默认值为假。
OCmd_CheckTol	BOOL	用于检查容限的操作员命令。该指令自动清除该操作数。默认值为假。
OCmd_ClearTot	BOOL	用于清除累加器数量的操作员命令。该指令自动清除该操作数。默认值为假。
OCmd_Lock	BOOL	用于锁定操作员的操作员命令（不允许程序）。该指令自动清除该操作数。默认值为假。
OCmd_Normal	BOOL	用于选择正常（操作员或程序）的操作员命令。该指令自动清除该操作数。默认值为假。
OCmd_Oper	BOOL	用于选择操作员（程序到操作员）的操作员命令。该指令自动清除该操作数。默认值为假。
OCmd_Prog	BOOL	用于选择程序（操作员到程序）的操作员命令。该指令自动清除该操作数。默认值为假。
OCmd_Reset	BOOL	用于重置需要重置的所有报警的操作员命令。该指令自动清除该操作数。默认值为假。
OCmd_ResetAckAll	BOOL	用于重置所有报警和锁定去除条件的操作员命令。该指令自动清除该操作数。默认值为假。
OCmd_StartFlow	BOOL	用于启动传送的操作员命令。该指令自动清除该操作数。默认值为假。
OCmd_StartTot	BOOL	用于启动累加器的操作员命令。该指令自动清除该操作数。默认值为假。
OCmd_StopFlow	BOOL	用于停止/暂停传送的操作员命令。该指令自动清除该操作数。默认值为假。
OCmd_StopTot	BOOL	用于停止累加器的操作员命令。该指令自动清除该操作数。默认值为假。
OCmd_Unlock	BOOL	用于解锁/释放（允许程序获取）所有权的操作员命令。该指令自动清除该操作数。默认值为假。
OSet_DribbleQty	REAL	滴落数量的操作员设置（工程单位）。有效值 = 0.0 到最大正浮点数。默认值为 0.0。
OSet_Preact	REAL	停止流前对应总量的操作员设置（工程单位）。有效值 = 0.0 到最大正浮点数。默认值为 0.0。
OSet_SP	REAL	传送总量的操作员设置（工程单位）。有效值 = 0.0 到最大正浮点数。默认值为 0.0。
OSet_TolHi	REAL	容限上限的操作员设置（正常量 > SP）。有效值 = 0.0 到最大正浮点数。默认值为 0.0。
OSet_TolLo	REAL	容限下限的操作员设置（正常量 > SP）。有效值 = 0.0 到最大正浮点数。默认值为 0.0。

专用输出成员	数据类型	说明
HMI_BusObjIndex	DINT	HMI 总线对象索引默认值为 0。
MRdy_Acq	BOOL	1 = MCmd_Acq 就绪，启用 HMI 按钮。
MRdy_IS	BOOL	1 = MCmd_IS 就绪，启用 HMI 按钮。
MRdy_OoS	BOOL	1 = MCmd_OoS 就绪，启用 HMI 按钮。
MRdy_Physical	BOOL	1 = MCmd_Physical 就绪，启用 HMI 按钮。
MRdy_Rel	BOOL	1 = MCmd_Rel 就绪，启用 HMI 按钮。
MRdy_Virtual	BOOL	1 = MCmd_Virtual 就绪，启用 HMI 按钮。
ORdy_Bump	BOOL	1 = OCmd_Bump 就绪（启用 HMI 按钮）。
ORdy_CheckTol	BOOL	1 = OCmd_CheckTol 就绪（启用 HMI 按钮）。
ORdy_ClearTot	BOOL	1 = OCmd_ClearTot 就绪（启用 HMI 按钮）。
ORdy_DribblePreact	BOOL	1 = OSet_DribblePreact 就绪（启用 HMI 输入字段）。
ORdy_Lock	BOOL	1 = OCmd_Lock 就绪，启用 HMI 按钮。
ORdy_Normal	BOOL	1 = OCmd_Normal 就绪，启用 HMI 按钮。
ORdy_Oper	BOOL	1 = OCmd_Oper 就绪，启用 HMI 按钮。
ORdy_Prog	BOOL	1 = OCmd_Prog 就绪，启用 HMI 按钮。
ORdy_Reset	BOOL	1 = OCmd_Reset 就绪（启用 HMI 按钮）。
ORdy_ResetAckAll	BOOL	1 = OCmd_ResetAckAll 就绪（启用 HMI 按钮）。
ORdy_SP	BOOL	1 = OSet_SP 就绪（启用 HMI 输入字段）。
ORdy_StartFlow	BOOL	1 = OCmd_StartFlow 就绪（启用 HMI 按钮）。
ORdy_StartTot	BOOL	1 = OCmd_StartTot 就绪（启用 HMI 按钮）。
ORdy_StopFlow	BOOL	1 = OCmd_StopFlow 就绪（启用 HMI 按钮）。
ORdy_StopTot	BOOL	1 = OCmd_StopTot 就绪（启用 HMI 按钮）。
ORdy_Tol	BOOL	1 = OSet_Tol 就绪（启用 HMI 输入字段）。
ORdy_Unlock	BOOL	1 = OCmd_Unlock 就绪，启用 HMI 按钮。
Sts_ErrInpSrc	BOOL	1 = 错误：输入源无效。无速率或数量 PV 连接

公共 InOut 成员	数据类型	FBD 默认可见性	需要 FBD 接线	用途	说明
Inp_QtyPV	REAL	可见	必需	InOut	称重仪或流量计显示的数量（工程单位或脉冲计数）。有效值 = 0.0 到最大正浮点数。
Inp_RatePV	REAL	可见	必需	InOut	流量计显示的流速率（工程单位/时间，请参阅 Cfg_RateTime）。有效值 = 0.0 到 2147483.0 秒。
BusObj	BUS_OBJ	可见	必需	InOut	总线组件

BUS_OBJ 结构

InOut 参数用于将指令链接到外部标签，这些外部标签包含指令运行所需的数据。这些外部标签必须为所显示的数据类型，或为 NULL。该指令的所有公共 InOut 参数都可以为 NULL。

成员	数据类型	说明
Inp_Cmd	DINT	用于声明命令的输入
Out_Cmd	DINT	产生的命令
Inp_CmdLLH	DINT	水平常高命令的输入
Out_CmdLLH	DINT	产生的线路水平高命令
Inp_Sts	DINT	用于声明状态的输入
Out_Sts	DINT	产生的状态
Inp_CmdAck	DINT	用于声明命令确认的输入
Out_CmdAck	DINT	产生的命令确认
Inp_SeverityMax	DINT	输入：最大报警严重性
Out_SeverityMax	DINT	最大报警严重性的产生
Cfg_CmdMask	DINT	命令的传播掩码
Cfg_CmdLLHMask	DINT	线路水平高命令的传播掩码
Cfg_StsMask	DINT	状态的传播掩码
Ref_Index	DINT	总线数组索引

报警

为以下成员定义基于离散标签的报警。

成员	报警名称	说明
Sts_EqpFault	Alm_EqpFault	设备故障。当 Inp_CtrldEqpFault 输入为真，或者设备反馈信号在配置的时间内无法跟踪设备的受控状态时，引发报警。如果将设备故障配置为已去除故障，则流会停止，需要重置才能恢复流。
Sts_HiFlowRate	Alm_HiFlowRate	高于上限。当流速率在配置的时间段内超过流速率上限时引发。
Sts_LoFlowRate	Alm_LoFlowRate	低于下限。当流速率在配置的时间段内低于流速率下限时引发。
Sts_OverTol	Alm_OverTol	超出容限上限。当执行容限检查但传送量超出设定值的量大于容限上限阈值时引发。
Sts_UnderTol	Alm_UnderTol	低于容限下限。当执行容限检查但传送量低于设定值的量大于容限下限阈值时引发。
Sts_ZeroFault	Alm_ZeroFault	零故障。如果给料无法清除，或者给料已清除但随后在流受控启动之前注册流，则引发该报警。

将报警标记为已使用或未使用，并设置基于离散标签的报警的标准配置成员。以此格式访问报警元素：

Tag.@Alarms.AlarmName.AlarmElement

PDOSETag.@Alarms.AlarmName.AlarmElement

PDOSE 指令处理以下用例和条件所描述的报警条件：

设备故障 - 当 Inp_CtrldEqpFault 输入为真，或者设备反馈信号在配置的时间内无法跟踪设备的受控状态时，引发报警。如果将设备故障配置为已去除故障，则流会停止，需要重置才能恢复流。

高于上限 - 当流速率在配置的时间段内超过流速率上限时引发。

低于下限 - 当流速率在配置的时间段内低于流速率下限时引发。

高于容限上限 - 当执行容限检查但传送量超出设定值的量大于容限上限阈值时引发。

低于容限下限 - 当执行容限检查但传送量低于设定值的量大于容限下限阈值时引发。

零故障 - 如果给料无法清除，或者给料已清除但随后在流受控启动之前注册流，则引发该报警。

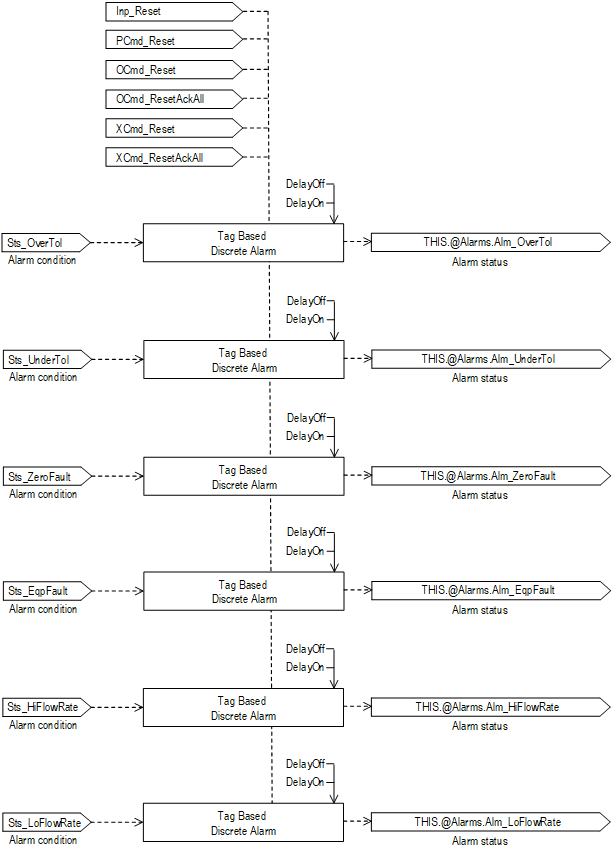

提供程序、操作员和外部命令，用于同时重置以及重置并确认指令的所有报警（报警集）。下图显示了命令与 PDOSE 指令的交互方式。

操作

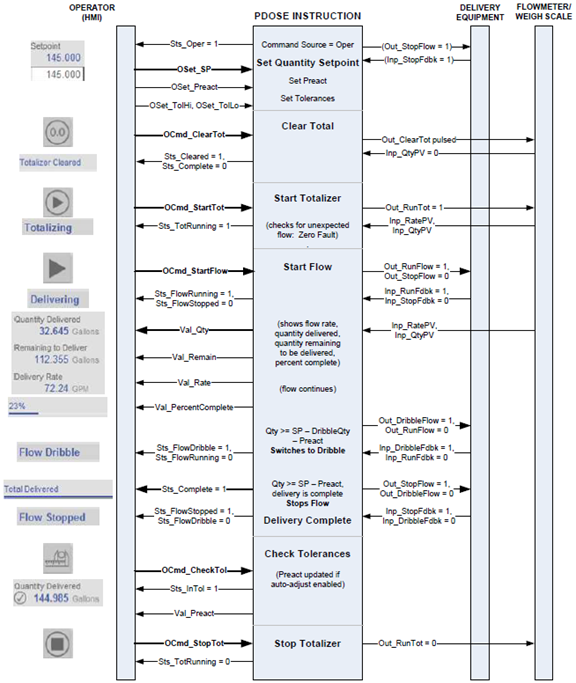

下图展示了 PDOSE 指令的功能：

操作员命令请求确认

PDOSE 指令启用以下操作员命令请求：

OCmd _Bump

OCmd_CheckTol

OCmd_ClearTot

OCmd_StartFlow

OCmd_StartTot

OCmd_StopFlow

OCmd_StopTot

OSet_DribbleQty

OSet_Preact

OSet_SP

OSet_TolHi

OSetTolLo

强制安全性可能要求在所选命令执行之前确认或取消请求。该指令检查对 Cfg_CnfrmReqd 进行检查的安全规则。如果 Cfg_CnfrmReqd= 0，则无需确认，请求立即执行。如果 Cfg_CnfrmReqd= 1，该指令会等待确认 OCmd_CmdCnfrm=1 和/或取消。对于 Cfg_CnfrmReqd=2 或 3，需要使用 eSignature 才能启用确认和取消操作。

虚拟化

虚拟化可用于指令测试和操作员培训。使用 PCmd_Virtual 或 MCmd_Virtual 启用虚拟化。完成虚拟化后，使用 PCmd_Physical 或 MCmd_Physical 恢复正常（物理设备）操作。

当虚拟化处于活动状态时，该指令将继续生成输出以控制设备，但会忽略流量数量和速率输入，并使用模拟流速。该指令可以模拟在虚拟模式下运行时的滴落速率和传送速率。

警告: 为了避免在虚拟化期间启动设备，必须将下游设备指令置于虚拟状态，以便其输出保持在安全状态。否则可能会导致人身伤害或设备损坏。

初始化

指令通常在首次运行时进行初始化。通过设置 Inp_InitializeReq = 1 请求重新初始化。为了进行正确的初始化，如果在执行代码的联机编辑时添加指令，请确保默认值 Inp_InitializeReq = 1。

HMI 字符串配置

配置 HMI 面板 (

FactoryTalk View

) 和

Logix Designer

配置对话框的字符串。字符串将设置为标签项的扩展属性。仅配置

Logix Designer

中的字符串。

说明

图形符号的标签

用于 HMI 面板调用的显示库

指令名称

区域名称

URL 链接

更多信息

输入数量 PV

输入速率 PV

数量 PV 单位

速率 PV 单位

报警设备故障文本

报警流速率上限文本

报警流速率下限文本

报警高于容限文本

报警低于容限文本

报警零故障文本

命令源

指令使用以下命令源。命令源在下表中从高到低的优先级顺序排序。

命令源	说明
手控	硬接线逻辑或指令之外的其他逻辑用于控制设备。该指令会跟踪设备的状态，以便平滑过渡回其他命令源之一。这是优先级最高的命令源。
停用	指令被禁用且没有宿主。
维护	维护对设备进行控制，取代操作员、程序、外部和覆盖控制。接受来自 HMI 的操作员命令和设置。
覆盖	优先级逻辑对设备进行控制，取代操作员、程序和外部控制。接受覆盖输入 (Inp_Ovrd)。
外部	外部逻辑（例如现场导向控制或上游 SCADA）对设备进行控制。接受外部命令 (XCmd_)。
程序已锁定	程序逻辑对设备进行控制。接受程序命令 (PCmd_)。操作员无法从程序获取控制权。覆盖无法从程序获取控制权，除非 Cfg_OvrdOverLock = 1。
程序	程序逻辑对设备进行控制。接受程序命令 (PCmd_)。
操作员已锁定	操作员对设备进行控制。接受来自 HMI 的操作员命令 (OCmd_)。程序无法从操作员获取控制权。覆盖无法从操作员获取控制权，除非 Cfg_OvrdOverLock = 1。
运算符	操作员对设备进行控制。接受来自 HMI 的操作员命令 (OCmd_)。这是优先级最低的命令源。

该指令启用或禁用以下操作：

存在维护停用

存在维护

存在外部

存在程序（已解锁）

存在程序（已锁定）

存在操作员（已解锁）

存在操作员（已锁定）

PCmd_Lock 用作级别（1 = 锁定，0 = 解锁）

指令会检查控制权的无效配置，强制设置最接近的有效配置。

核心控制模型仲裁接收功能所接受的命令和参数的源。核心控制模型确定源是否为：

可编程实体（完全驻留于处理环境中），或

外部接口实体（在处理环境外部并异步发出命令和参数）。

锁定控制源会阻止其他控制源获取权限。

核心命令源模型

核心控制模型包括以下控制源：

Oper

OperLocked

Prog

ProgLocked

控制模型默认为该配置。其他控制源在模型中也可能存在，但充当覆盖控制源，独立于基本操作员/程序状态机运行。

按照配置启用控制源

用户可以启用或禁用各个控制源。默认配置使用整个基本模型；处理环境加电后，控制源将为指定的默认值。不允许已启用控制源的某些组合，因为它们不是必需的，或者可能会造成意外的更改。

Prog 加电

此配置允许用户指定是将操作员还是程序作为加电默认设置。

Prog 优先级

此配置允许用户指定在同时声明操作员命令和程序命令时，哪个命令取得优先。

自动重置命令

所有命令都被视为“单触发锁定”。这意味着，当指令执行并处理所有命令时，将自动清除所有命令。

更改目标状态

在某些配置下，某些命令的目标命令源可能会发生更改。这符合命令意图。例如，如果 Prog 处于禁用状态，则 OCmd_Prog 命令的目标将定向到 ProgLocked 状态，而不是 Prog 状态。这是为了保持 OCmd_Prog 命令的意图：操作员实体希望将该函数置于程序的控制下。如果该命令被删除，则将无法完成此操作。这仅在不会引发冲突或竞争状况的配置中完成，但保留尽可能多的用户功能是切实可行的。

优先级较高的命令源

以下优先级较高的命令源在模型中独立工作：

外部

覆盖

维护

停用

服务中

手控

监控 PDOSE 指令

使用 PlantPAx 过程对象库中的操作员面板进行监控。

影响数学状态标志

编号

严重/轻微故障

没有特定于此指令的故障。请参见“数组索引编制”，了解关于数组索引故障的信息。

执行

梯形图

条件/状态	执行的操作
预扫描	梯级输出条件设置为假。放弃首次扫描前收到的任何命令。
指令首次运行	放弃首次扫描前收到的任何命令。
梯级输入条件为假	放弃收到的任何命令。清除所有报警。命令源被报告为程序停用。显示的速率会归零。向受控设备的输出断电。其他输出参数（值和状态）保持其上一个值。
梯级输入条件为真	将梯级输出条件设置为梯级输入条件。指令执行。
后扫描	梯级输出条件设置为假。

功能块图

条件/状态	执行的操作
预扫描	EnableOut 设置为假。放弃首次扫描前收到的任何命令。
指令首次运行	放弃首次扫描前收到的任何命令。
指令首次扫描	请参阅“功能块图”表中的“指令首次运行”行。
EnableIn 为假	EnableOut 设置为假。重置锁定的报警。命令源选择处理正常进行，但忽略和清除程序和操作员命令，并将所有权状态位（Sts_Maint、Sts_Ovrd、Sts_Ext、Sts_Prog 和 Sts_Oper）全部清零。当梯级输入条件变为真时，程序/操作员选择会根据配置 (Cfg_ProgPwrUp) 进行设置。
EnableIn 为真	EnableOut 设置为真。指令执行。
后扫描	EnableIn 和 EnableOut 位设置为假。

结构化文本

在结构化文本中，EnableIn 在普通扫描期间始终为真。指令在处于由逻辑激活的控制路径中时执行。

条件/状态	执行的操作
预扫描	请参阅“功能块图”表中的“预扫描”行。
指令首次运行	请参阅“功能块图”表中的“指令首次运行”行。
EnableIn 为真	请参阅“功能块图”表中的“EnableIn 为真”行。
后扫描	请参阅“功能块图”表中的“后扫描”行。

示例

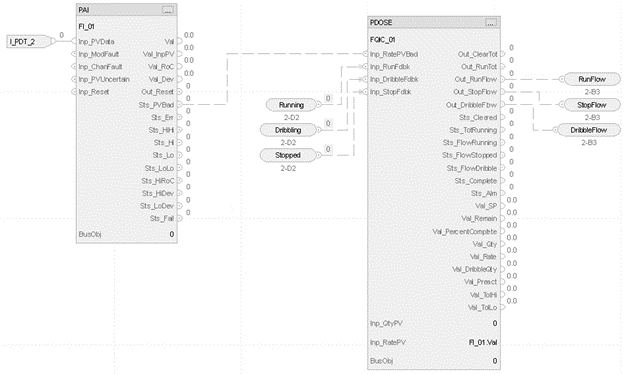

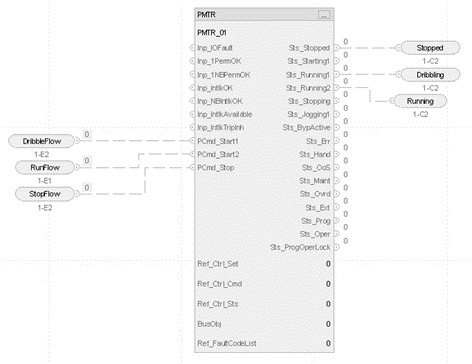

本示例显示来自与 P_AInAdv 块相连的流量计 (I_PDT_2) 的输入，以将微分压力转换为流。表示流的 PV（来自 P_AInAdv 的 Val）是 PDOSE 指令的输入 (Inp_RatePV)。流量值的 Sts_PVBad 也由 PDOSE 指令使用 (Inp_RatePVBad)。PDOSE 指令的输出（Out_RunFlow 和 Out_DribbleFLow）用作双速电机的输入 (P_Motor2Spd)。RunFlow 和 DribbleFlow 分别连接到 PCmd_RunFast 和 PCmd_RunSlow。已停止 (Sts_Stopped)、慢速运行 (Sts_RunningSlow) 和快速运行 (Sts_RunningFast) 的电机状态输出将作为输入 Inp_StopFdbk、Inp_DribbleFdbk 和 Inp_RunFdbk 连接回 PDOSE 块。

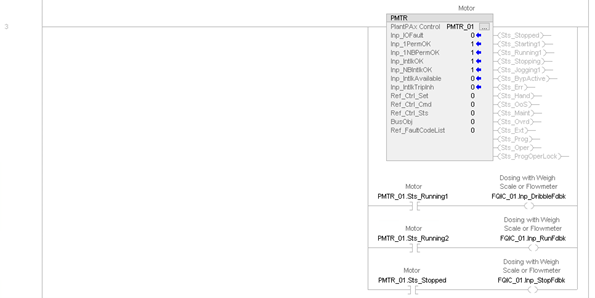

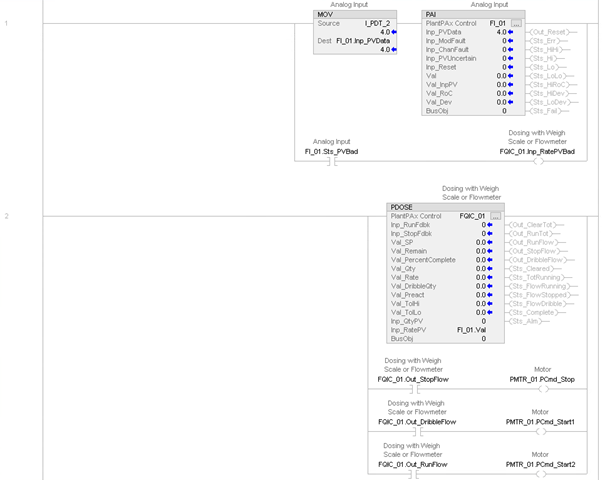

梯形图
