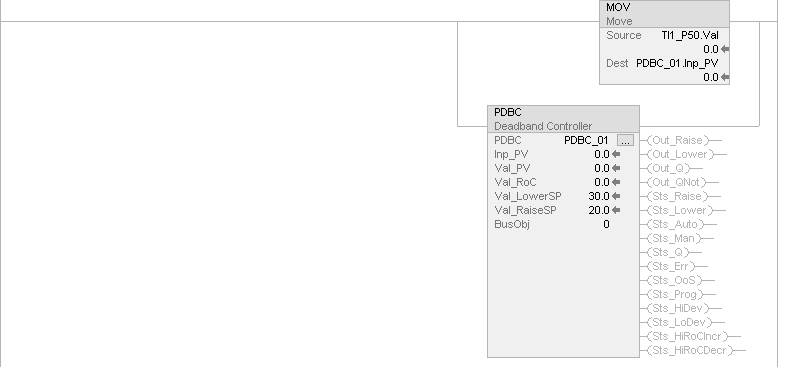

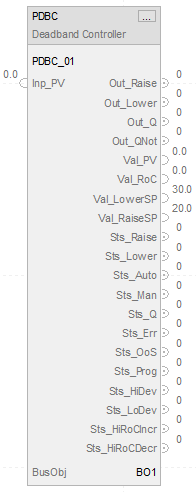

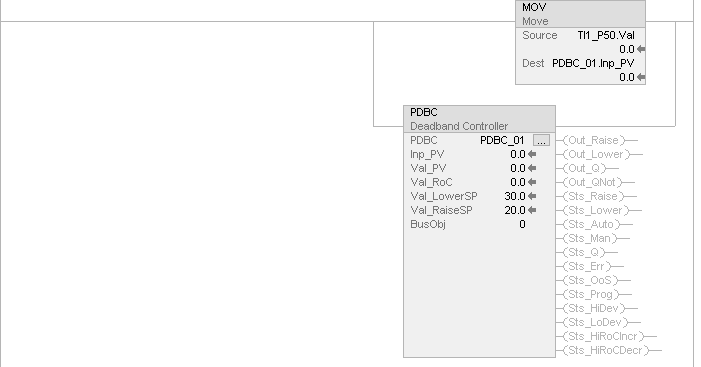

过程死区控制器 (PDBC)

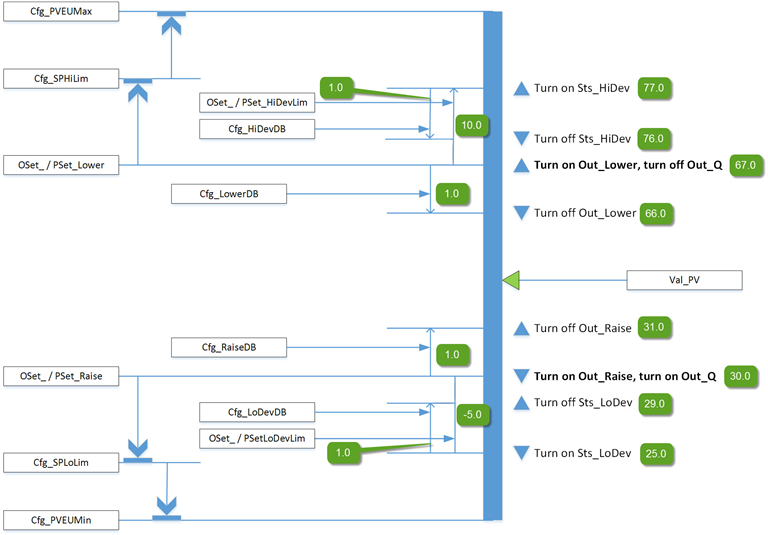

上升输出（当 PV 小于输入的上升阈值时激活）和下降输出（当 PV 大于输入的下降阈值时激活）。
Q 和 Q-Not 输出。当 PV 低于上升阈值时设置 Q 值；当 PV 高于下降阈值时，Q 清零；Q-Not 是 Q 的取反。
具有可配置阈值和死区的上限偏差和下限偏差报警。这些报警可通知 PV 正在接近失控状态。
PV 变化率上限升高和 PV 变化率上限下降报警。这些报警可通知 PV 的变化速度快于预期。
提醒事项: 为了正确报告瞬时变化率，应用代码应至少以与 PDBC 指令扫描频率相同的频率更新模拟 PV 输入。例如，如果 PV 输入每秒增加 1 个单位，并且每 1.00 秒更新一次，但每 500 毫秒扫描一次 PDBC 指令，则该指令在输入未更改时报告扫描的变化率为 0.0，在更新输入时报告扫描的变化率为 2.0（双倍）。
在手动和自动回路模式下运行。在自动回路模式下，由控制算法触发输出，使 PV 保持在限值范围内。在手动回路模式下，操作员直接操作 HMI 的上升和下降输出。
操作员、程序、覆盖和维护命令源中的操作。

操作数	类型	格式	说明
PlantPAx Control	P_DEADBAND	标签	PDBC 结构
BusObj	BUS_OBJ	标签	总线组件

公共输入成员	数据类型	说明
EnableIn	BOOL	启用输入。梯形图：对应于梯级条件。 默认值为真。
Inp_InitializeReq	BOOL	重新初始化时使用此请求。 默认值为真。
Inp_PV	REAL	受控的过程变量（工程单位）。有效值 = 任意浮点数。 默认值为 0.0。
Inp_PVSrcQ	SINT	来自通道对象的输入源和质量（如果可用）（枚举值）。有效值 = 0 至 32。 默认值为 0。
Inp_PVNotify	SINT	相关过程变量对象报警优先级和确认状态。 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。 默认值为 0。
Inp_PVBad	BOOL	1 = 过程变量或输入/输出通信状态不良，0 = 过程变量和输入/输出通信正常。 默认值为假。
Inp_OvrdCmd	SINT	覆盖命令：0 = 无命令，1 = 上升，2 = 下降，3 = 无，4 = 手动，5 = 自动。 默认值为 0。
Inp_OvrdRaiseSP	REAL	覆盖模式上升设定值（工程单位）。有效值 = 从 Cfg_SPLoLim 到 Cfg_SPHiLim 的任意浮点值。 默认值为 0.0。
Inp_OvrdLowerSP	REAL	覆盖模式下降设定值（工程单位）。有效值 = 从 Cfg_SPLoLim 到 Cfg_SPHiLim 的任意浮点值。 默认值为 0.0。
Inp_HiDevGate	BOOL	用于高偏差状态检测的门输入。1 = 启用相应的模拟输入阈值监控。0 = 禁用检测并强制关闭相应的状态输出。 默认值为假。
Inp_LoDevGate	BOOL	用于下限偏差状态检测的门输入。1 = 启用相应的模拟输入阈值监控。0 = 禁用检测并强制关闭相应的状态输出。 默认值为假。
Inp_HiRoCIncrGate	BOOL	门输入用于上限变化率（递增）状态检测。1 = 启用相应的模拟输入阈值监控。0 = 禁用检测并强制关闭相应的状态输出。 默认值为假。
Inp_HiRoCDecrGate	BOOL	门输入用于上限变化率（递减）状态检测。1 = 启用相应的模拟输入阈值监控。0 = 禁用检测并强制关闭相应的状态输出。 默认值为假。
Inp_OwnerCmd	DINT	宿主设备命令： Inp_OwnerCmd.0 = 无， Inp_OwnerCmd.10 = 操作员锁定， Inp_OwnerCmd.11 = 操作员解锁， Inp_OwnerCmd.12 = 程序锁定， Inp_OwnerCmd.13 = 程序解锁， Inp_OwnerCmd.14 = 获取维护， Inp_OwnerCmd.15 = 释放维护， Inp_OwnerCmd.16 = 获取外部， Inp_OwnerCmd.17 = 释放外部。 默认值为 0。
Inp_ExtInh	BOOL	1 = 禁止外部获取，0 = 允许外部获取。 默认值为假。
Inp_Hand	BOOL	1 = 获取手控（通常为本地硬接线），0 = 释放手控。 默认值为假。
Inp_Ovrd	BOOL	1 = 获取覆盖（较高优先级程序逻辑），0 = 释放覆盖。 默认值为假。
Cfg_PVDecPlcs	SINT	用于显示过程变量的小数位数。有效值 = 0 到 6。 默认值为 2。
Cfg_SetTrack	BOOL	1 = 操作员中 PSets 跟踪 OSets，程序中 OSets 跟踪 PSets，0 = 不跟踪。 默认值为假。
Cfg_HasMoreObj	BOOL	1 = 通知 HMI 有包含较多信息的对象可用。 默认值为假。
Cfg_HasPVNav	BOOL	1 = 通知 HMI 允许导航到所连接的过程变量对象。 默认值为假。
Cfg_HasOutNav	BOOL	1 = 通知 HMI 允许导航到所连接的输出对象，0 = 无连接的输出对象。 默认值为假。
Cfg_PVEUMin	REAL	输入过程变量范围最小值（工程单位）。有效值 = 任意浮点数。 默认值为 0.0。
Cfg_PVEUMax	REAL	输入过程变量范围最大值（工程单位）。有效值 = 任意浮点数。 默认值为 100.0。
Cfg_SPHiLim	REAL	设定值上限限值（工程单位）。有效值 = 0.0 到最大正浮点数。 默认值为 100.0。
Cfg_SPLoLim	REAL	设定值下限限值（工程单位）。有效值 = 0.0 到最大正浮点数。 默认值为 0.0。
Cfg_RaiseDB	REAL	上升输出的死区（高于上限）。有效值 = 0.0 至 (Cfg_SPHiLim - Cfg_SPLoLim)。 默认值为 1.0。
Cfg_LowerDB	REAL	下降输出的死区（低于下限）。有效值 = 0.0 至 (Cfg_SPHiLim - Cfg_SPLoLim)。 默认值为 1.0。
Cfg_RateTime	REAL	过程变量变化率时基（秒），1.0 = /秒，60.0 = /分钟，3600.0 = /小时。有效值 = 0.0 到最大正浮点数。 默认值为 1.0。
Cfg_HiDevLim	REAL	上限偏差状态阈值（工程单位）。有效值 = 0.0 到最大正浮点数。 默认值为 100.0。
Cfg_HiDevDB	REAL	上限偏差状态死区（工程单位）。有效值 = 0.0 到上限偏差阈值。 默认值为 1.0。
Cfg_LoDevLim	REAL	下限偏差状态阈值（工程单位）。有效值 = -最小负浮点数到 0.0。 默认值为 -99.0。
Cfg_LoDevDB	REAL	下限偏差状态死区（工程单位）。有效值 = 0.0 到 -（下限偏差阈值）。 默认值为 1.0。
Cfg_HiDevGateDly	REAL	上限偏差状态门延迟（秒）。在检查上限偏差状态之前，时间 .Inp_HiDev 必须为 1。有效值 = 0.0 到 2147483.0 秒。 默认值为 0.0。
Cfg_LoDevGateDly	REAL	下限偏差状态门延迟（秒）。在检查下限偏差状态之前，时间 .Inp_LoDev 必须为 1。有效值 = 0.0 到 2147483.0 秒。 默认值为 0.0。
Cfg_HiRoCIncrLim	REAL	程序 - 输入上限变化率（递增）状态阈值（工程单位/变化率时间）。有效值 = 0.0 到最大正浮点数。 默认值为 100.0。
Cfg_HiRoCIncrDB	REAL	上限变化率（递增）状态死区（工程单位/变化率时间）。有效值 = 0.0 至 Cfg_HiRoCIncrLim。 默认值为 1.0。
Cfg_HiRoCIncrGateDly	REAL	上限变化率（递增）状态门延迟（秒）。有效值 = 0.0 至 2147483.0。 默认值为 0.0。
Cfg_HiRoCDecrLim	REAL	程序 - 输入上限变化率（递减）状态阈值（工程单位/变化率时间）。有效值 = 0.0 到最大正浮点数。 默认值为 100.0。
Cfg_HiRoCDecrDB	REAL	上限变化率（递减）状态死区（工程单位/变化率时间）。有效值 = 0.0 至 Cfg_HiRoCDecrLim。 默认值为 1.0。
Cfg_HiRoCDecrGateDly	REAL	上限变化率（递减）状态门延迟（秒）。有效值 = 0.0 至 2147483.0。 默认值为 0.0。
Cfg_ExtAcqAsLevel	BOOL	1 = XCmd_Acq 用作级别（1 = 获取，0 = 释放）。 默认值为假。
Cfg_ExtOverLock	BOOL	1 = 外部取代程序/操作员锁定，0 = 不覆盖锁定。 默认值为假。
Cfg_HasExt	BOOL	1 = 存在外部，可选择。 默认值为假。
Cfg_HasMaint	BOOL	1 = 存在维护，可选择。 默认值为真。
Cfg_HasMaintOoS	BOOL	1 = 存在维护停用，可选择。 默认值为真。
Cfg_HasOper	BOOL	1 = 存在操作符（未锁定），可选择。 默认值为真。
Cfg_HasOperLocked	BOOL	1 = 存在锁定的操作符，可选择。 默认值为真。
Cfg_HasProg	BOOL	1 = 存在程序（未锁定），可选择。 默认值为真。
Cfg_HasProgLocked	BOOL	1 = 存在锁定的程序，可选择。 默认值为真。
Cfg_OvrdOverLock	BOOL	1 = 覆盖取代程序/操作员锁定，0 = 不覆盖锁定。 默认值为真。
Cfg_PCmdLockAsLevel	BOOL	1 = PCmd_Lock 用作级别（1 = 锁定，0 = 解锁）。 默认值为假。
Cfg_AllowDisable	BOOL	1 = 允许维护人员禁用报警。 默认值为真。
Cfg_AllowShelve	BOOL	1 = 允许操作员延迟报警。 默认值为真。
Cfg_PCmdPriority	BOOL	1 = 程序命令优先，0 = 操作员命令优先。 默认值为假。
Cfg_PCmdProgAsLevel	BOOL	1 = PCmd_Prog 用作级别。 默认值为假。
Cfg_ProgNormal	BOOL	正常源：1 = 程序（若无请求），0 = 操作员（若无请求）。 默认值为假。
Cfg_ProgPwrUp	BOOL	1 = 加电至程序模式，0 = 加电至操作员模式。 默认值为假。
Cfg_CnfrmReqd	SINT	需要操作员确认命令。表示需要命令确认的类型。 0 = 无， 1 = 需要命令确认， 2 = 需要执行者电子签名， 3 = 需要执行者和审批者电子签名。 默认值为 0。
PSet_LowerSP	REAL	上升设定值的程序设置（工程单位）。有效值 = 从 Cfg_SPLoLim 到 Cfg_SPHiLim 的任意浮点值。 默认值为 30.0。
PSet_RaiseSP	REAL	上升设定值的程序设置（工程单位）。有效值 = 任意浮点数。 默认值为 20.0。
PSet_Owner	DINT	程序宿主请求 ID（非零）或释放（零）。有效值 = 大于或等于 0 的任何整数。 默认值为 0。
XSet_LowerSP	REAL	下降设定值的外部设置（工程单位）。有效值 = 从 Cfg_SPLoLim 到 Cfg_SPHiLim 的任意浮点值。 默认值为 30.0。
XSet_RaiseSP	REAL	上升设定值的外部设置（工程单位）。有效值 = 从 Cfg_SPLoLim 到 Cfg_SPHiLim 的任意浮点值。 默认值为 20.0。
PCmd_Raise	BOOL	在程序手动模式中，用于将输出设置为上升的程序命令。1 = 上升。该指令自动清除该操作数。 默认值为假。
PCmd_Lower	BOOL	在程序手动模式中，用于将输出设置为下降的程序命令。1 = 下降。该指令自动清除该操作数。 默认值为假。
PCmd_None	BOOL	在程序手动模式中，用于清除上升、下降输出的程序命令。1 = 清除 .PCmd_Raise 和 PCmd_Lower。该指令自动清除该操作数。 默认值为假。
PCmd_Auto	BOOL	用于选择自动回路模式的程序命令。1 = 选择自动回路模式。该指令自动清除该操作数。 默认值为假。
PCmd_Man	BOOL	用于选择手动回路模式的程序命令。1 = 选择手动回路模式。该指令自动清除该操作数。 默认值为假。
PCmd_Reset	BOOL	用于重置已去除锁定和已清除报警的程序命令。1 = 重置已去除锁定和已清除报警。该指令自动清除该操作数。 默认值为假。
PCmd_Lock	BOOL	用于锁定程序的程序命令（不允许操作员）。如果 Cfg_PCmdLockAsLevel = 0，则指令会自动清除此操作数。 默认值为假。
PCmd_Normal	BOOL	用于选择正常命令源的程序命令（操作员或程序）。该指令自动清除该操作数。 默认值为假。
PCmd_Oper	BOOL	用于选择操作员的程序命令（程序到操作员）。该指令自动清除该操作数。 默认值为假。
PCmd_Prog	BOOL	用于选择程序的程序命令（操作员到程序）。该指令自动清除该操作数。 默认值为假。
PCmd_Unlock	BOOL	用于解锁程序的程序命令（允许操作员获取）。该指令自动清除该操作数。 默认值为假。
XCmd_Raise	BOOL	在外部手动模式中，用于将输出设置为上升的外部命令。1 = 下降。该指令自动清除该操作数。 默认值为假。
XCmd_Lower	BOOL	在外部手动模式中，用于将输出设置为下降的外部命令。1 = 下降。该指令自动清除该操作数。 默认值为假。
XCmd_None	BOOL	在外部手动模式中，用于清除上升、下降输出的外部命令。1 = 清除 XCmd_Raise 和 XCmd_Lower。该指令自动清除该操作数。 默认值为假。
XCmd_Auto	BOOL	用于选择自动回路模式的外部命令。1 = 选择自动回路模式。该指令自动清除该操作数。 默认值为假。
XCmd_Man	BOOL	用于选择手动回路模式的外部命令。1 = 选择手动回路模式。该指令自动清除该操作数。 默认值为假。
XCmd_Reset	BOOL	用于重置已去除锁定和已清除报警的外部命令。1 = 重置已去除锁定和已清除报警。该指令自动清除该操作数。 默认值为假。
XCmd_ResetAckAll	BOOL	用于确认和重置所有报警和锁定去除条件的外部命令。该指令自动清除该操作数。 默认值为假。
XCmd_Acq	BOOL	用于获取所有权的外部命令（操作员/程序/覆盖/维护到外部）。如果 Cfg_ExtAcqAsLevel = 0，则指令会自动清除此操作数。 默认值为假。
XCmd_Rel	BOOL	Cfg_ExtAcqAsLevel = 0 时用于释放所有权的外部命令（外部到操作员/程序/覆盖/维护）。该指令自动清除该操作数。 默认值为假。

公共输出成员	数据类型	说明
EnableOut	BOOL	启用输出 - 此输出状态始终反映 EnableIn 输入状态。
Out_Raise	BOOL	驱动器过程变量的输出上升。
Out_Lower	BOOL	驱动器过程变量的输出下降。
Out_Q	BOOL	1 = 设定值上升，0 = 设定值下降。
Out_QNot	BOOL	1 = 设定值下降，0 = 设定值上升。
Out_OwnerSts	DINT	命令源状态、宿主命令握手和就绪状态： Out_OwnerSts.0 = 无， Out_OwnerSts.10 = 操作员锁定， Out_OwnerSts.11 = 操作员解锁， Out_OwnerSts.12 = 程序锁定， Out_OwnerSts.13 = 程序解锁， Out_OwnerSts.14 = 获取维护， Out_OwnerSts.15 = 释放维护， Out_OwnerSts.16 = 获取外部， Out_OwnerSts.17 = 释放外部， Out_OwnerSts.18 = 具有维护， Out_OwnerSts.19 = 外部覆盖锁定， Out_OwnerSts.20 = 具有外部， Out_OwnerSts.21 = 具有操作员， Out_OwnerSts.22 = 具有程序， Out_OwnerSts.30 = 未就绪。
Val_PV	REAL	过程变量值（工程单位）。（最小值和最大值之间的缩放范围）。
Val_RoC	REAL	过程变量变化率值（工程单位/变化率时间）。
Val_LowerSP	REAL	下降设定值的可接受值（工程单位）。
Val_RaiseSP	REAL	上升设定值的可接受值（工程单位）。
Val_PVEUMin	REAL	缩放范围的最小值，Cfg_PVEUMin 和 Cfg_PVEUMax 之间的最小值。
Val_PVEUMax	REAL	缩放范围的最大值，Cfg_PVEUMin 和 Cfg_PVEUMax 之间的最大值。
Val_Owner	DINT	当前对象宿主 ID，0 = 未拥有。
SrcQ_IO	DINT	主输入/输出的源和质量（枚举）。
SrcQ	DINT	主值/状态的源和质量（枚举）。
Sts_Initialized	BOOL	1 = 指令已初始化。使用 Inp_InitializeReq 重新初始化。
Sts_Raise	BOOL	1 = 过程变量低于上升设定值，Out_Raise = 1。
Sts_Lower	BOOL	1 = 过程变量高于下降设定值，Out_Lower = 1。
Sts_Auto	BOOL	1 = 电流回路模式为自动。
Sts_Man	BOOL	1 = 电流回路模式为手动。
Sts_Q	BOOL	1 = Out_Q = 1，Out_QNot = 0。
Sts_Available	BOOL	1 = 程序模式下可用于操作的回路。
Sts_NotRdy	BOOL	1 = 设备未就绪，请参阅明细位以查找原因。
Sts_NrdyCfgErr	BOOL	1 = 设备未就绪：配置错误。
Sts_NrdyOoS	BOOL	1 = 设备未就绪：维护禁用设备。
Sts_AlmInh	BOOL	1 = 报警被禁止、禁用或抑制（HMI 上的显示图标）。
Sts_Err	BOOL	1 = 配置出错：请参阅明细位 (Sts_ErrXXX) 以查找原因。
Sts_ErrEU	BOOL	1 = 配置出错：缩放工程单位 Cfg_PVEUMin = Cfg_PVEUMax。
Sts_ErrRateTime	BOOL	1 = 配置出错：过程变量变化率时基。
Sts_ErrAlm	BOOL	1 = 配置出错：报警时间或严重程度最小值。
Sts_OoS	BOOL	1 = 选择停用（取代维护、覆盖、外部、程序、操作符）。
Sts_Prog	BOOL	1 = 选择程序模式。
Sts_RdyReset	BOOL	1 = 锁定的报警或解除条件待重置。
Sts_RdyAck	BOOL	1 = 报警待确认。
Sts_HiDevCmp	BOOL	过程变量上限偏差比较结果 = 1。
Sts_HiDevGate	BOOL	过程变量上限偏差门延迟状态，1 = 完成。
Sts_HiDev	BOOL	1 = 模拟输入偏差高于上限。存在一个基于离散 Logix 标签的预定义默认报警指示状态。设置基于离散 Logix 标签的报警的标准配置成员。以此格式访问报警元素：PDBCTag.@Alarms.Alm_HiDev.AlarmElement.
Sts_LoDevCmp	BOOL	过程变量下限偏差比较结果 = 1。
Sts_LoDevGate	BOOL	过程变量下限偏差门延迟状态，1 = 完成。
Sts_LoDev	BOOL	1 = 模拟输入偏差低于下限。存在一个基于离散 Logix 标签的预定义默认报警指示状态。设置基于离散 Logix 标签的报警的标准配置成员。以此格式访问报警元素：PDBCTag.@Alarms.Alm_HiRoCIncr.AlarmElement.
Sts_HiRoCIncrCmp	BOOL	过程变量上限变化率（递增）比较结果 = 1。
Sts_HiRoCIncrGate	BOOL	过程变量上限变化率（递增）门延迟状态，1 = 完成。
Sts_HiRoCIncr	BOOL	1 = 模拟输入 PV 变化率（递增）高于上限。存在一个基于离散 Logix 标签的预定义默认报警指示状态。设置基于离散 Logix 标签的报警的标准配置成员。以此格式访问报警元素：PDBCTag.@Alarms.Alm_HiRocIncr.AlarmElement.
Sts_HiRoCDecrCmp	BOOL	过程变量上限变化率（递减）比较结果 = 1。
Sts_HiRoCDecrGate	BOOL	过程变量上限变化率（递减）门延迟状态，1 = 完成。
Sts_HiRoCDecr	BOOL	1 = 模拟输入 PV 变化率（递减）高于上限。存在一个基于离散 Logix 标签的预定义默认报警指示状态。设置基于离散 Logix 标签的报警的标准配置成员。以此格式访问报警元素：PDBCTag.@Alarms.Alm_HiRocDecr.AlarmElement.
Sts_eNotify	SINT	所有报警状态枚举值： 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。
Sts_eNotifyAll	SINT	所有报警状态枚举值（包括相关对象）： 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。
Sts_eNotifyHiDev	SINT	上限偏差门报警状态枚举值： 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。
Sts_eNotifyHiRoCDecr	SINT	上限变化率（递减）报警状态枚举值： 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。
Sts_eNotifyHiRoCIncr	SINT	上限变化率（递增）报警状态枚举值： 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。
Sts_eNotifyLoDev	SINT	下限偏差报警状态枚举值： 0 = 未处于报警中，已确认， 1 = 未处于报警中，未确认或需要重置， 2 = 低严重性报警，已确认， 3 = 低严重性报警，未确认， 4 = 中等严重性报警，已确认， 5 = 中等严重性报警，未确认， 6 = 高严重性报警，已确认， 7 = 高严重性报警，未确认， 8 = 紧急严重性报警，已确认， 9 = 紧急严重性报警，未确认。
Sts_UnackAlmCount	DINT	未确认报警计数。
Sts_Alm	BOOL	1 = 报警处于活动状态。
Sts_ErrHiDevGateDly	BOOL	1 = 配置出错：Cfg_HiDevGateDly 值无效。
Sts_ErrLoDevGateDly	BOOL	1 = 配置出错：Cfg_LoDevGateDly 值无效。
Sts_ErrHiRoCIncrGateDly	BOOL	1 = 配置出错：Cfg_HiRoCIncrGateDly 值无效。
Sts_ErrHiRoCDecrGateDly	BOOL	1 = 配置出错：Cfg_HiRoCDecrGateDly 值无效。
Sts_Oper	BOOL	1 = 选择操作员模式。
Sts_Maint	BOOL	1 = 选择维护（取代覆盖、外部、程序、操作符）。
Sts_Ext	BOOL	1 = 选择外部（取代程序和操作员）。
Sts_Ovrd	BOOL	1 = 选择覆盖（取代外部、程序、操作员）。
Sts_eFault	INT	设备故障状态： 0 = 无， 1 = 下限偏差， 2 = 上限偏差， 3 = 上限变化率（递减）， 4 = 上限变化率（递增）， 5 = 输入源不良， 6 = 配置错误。
Sts_eSts	INT	设备状态： 0 = 死区，Q 关闭， 1 = 死区 Q 开启， 2 = 高于下限 SP， 3 = 低于下限 SP， 4-7 = 相同，手动， 8 = 停用
Sts_bSrc	INT	活动选项位图（针对带命令源请求选项的 HMI 图腾柱）： Sts_bSrc.0 = 手控， Sts_bSrc.1 = 程序停用（梯级为假），Sts_bSrc.2 = 维护停用， Sts_bSrc.3 = 维护， Sts_bSrc.4 = 覆盖， Sts_bSrc.5 = 外部， Sts_bSrc.6 = 程序已锁定， Sts_bSrc.7 = 程序， Sts_bSrc.8 = 操作员已锁定， Sts_bSrc.9 = 操作员。
Sts_eSrc	INT	当前命令源枚举值： 0 = 未使用逻辑， 4 = 手控， 8 = 维护， 16 = 覆盖， 32 = 程序， 33 = 程序已锁定， 34 = 程序默认值（正常）， 64 = 操作员， 65 = 操作员已锁定， 66 = 操作员默认值（正常）， 128 = 维护停用， 129 = 程序停用（梯级为假）， 256 = 外部。
Sts_ExtReqInh	BOOL	1 = 禁用外部请求，无法从当前状态进入外部。
Sts_Hand	BOOL	1 = 选择手控（取代停用、维护、覆盖、外部、程序、操作符）。
Sts_MAcqRcvd	BOOL	1 = 维护获取命令接收到此扫描（只读）。
Sts_Normal	BOOL	1 = 选择等于正常（程序或操作员）。
Sts_OperLocked	BOOL	1 = 选择并锁定操作员。
Sts_ProgLocked	BOOL	1 = 选择并锁定程序。
Sts_ProgOperLock	BOOL	程序/操作员锁定状态， 1 = 锁定， 0 = 未锁定。
Sts_ProgOperSel	BOOL	程序/操作员选择（锁定）状态： 1 = 程序， 0 = 操作员。
Sts_ProgReqInh	BOOL	1 = 禁用程序请求，无法从当前状态进入程序。
XRdy_Acq	BOOL	1 = XCmd_Acq 就绪，启用 HMI 按钮。
XRdy_Rel	BOOL	1 = XCmd_Rel 就绪，启用 HMI 按钮（只读）。
XRdy_Reset	BOOL	1 = XCmd_Reset 就绪，启用 HMI 按钮。
Rdy_ResetAckAll	BOOL	1 = XCmd_ResetAckAll 就绪，启用 HMI 按钮。
XRdy_Auto	BOOL	1 = XCmd_Auto 就绪。
XRdy_Lower	BOOL	1 = XCmd_Lower 就绪。
XRdy_Man	BOOL	1 = XCmd_Man 就绪。
XRdy_None	BOOL	1 = XCmd_None 就绪。
XRdy_Raise	BOOL	1 = XCmd_Raise 就绪。
专用输入成员	Data Type	说明
HMI_BusObjIndex	DINT	HMI 总线对象索引 默认值为 0。
MCmd_Acq	BOOL	用于获取所有权（操作员/程序/外部/覆盖到维护）的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_IS	BOOL	用于选择“服务中”的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_OoS	BOOL	用于选择“停用”的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_Rel	BOOL	用于释放所有权（维护到操作员/程序/外部/覆盖）的维护命令。该指令自动清除该操作数。 默认值为假。
OCmd_Auto	BOOL	用于选择自动回路模式的操作员命令。 默认值为假。
OCmd_Lock	BOOL	用于锁定操作员的操作员命令（不允许程序）。该指令自动清除该操作数。 默认值为假。
OCmd_Lower	BOOL	用于将输出设置为下降（手动）的操作员命令。 默认值为假。
OCmd_Man	BOOL	用于选择手动回路模式的操作员命令。 默认值为假。
OCmd_None	BOOL	用于清除上升、下降输出（手动）的操作员命令。 默认值为假。
OCmd_Normal	BOOL	用于选择正常（操作员或程序）的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_Oper	BOOL	用于选择操作员（程序到操作员）的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_Prog	BOOL	用于选择程序（操作员到程序）的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_Raise	BOOL	用于将输出设置为上升（手动）的操作员命令。 默认值为假。
OCmd_Reset	BOOL	用于重置已去除锁定和已清除报警的操作员命令。 默认值为假。
OCmd_ResetAckAll	BOOL	用于重置已去除锁定和已清除报警、确认报警的操作员命令。 默认值为假。
OCmd_Unlock	BOOL	用于解锁或释放所有权并允许程序获取所有权的操作员命令。该指令自动清除该操作数。 默认值为假。
OSet_LowerSP	REAL	下降设定值的操作员设置（工程单位）。 默认值为 30.0。
OSet_RaiseSP	REAL	上升设定值的操作员设置（工程单位）。 默认值为 20.0。

专用输入成员	数据类型	说明
CmdSrc	P_COMMAND_SOURCE	控制/命令源选择
MCmd_Acq	BOOL	用于获取所有权（操作员/程序/外部/覆盖到维护）的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_IS	BOOL	用于选择“服务中”的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_OoS	BOOL	用于选择“停用”的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_Rel	BOOL	用于释放所有权（维护到操作员/程序/外部/覆盖）的维护命令。该指令自动清除该操作数。 默认值为假。
OCmd_Auto	BOOL	用于选择自动回路模式的操作员命令。 默认值为假。
OCmd_Lock	BOOL	用于锁定操作员的操作员命令（不允许程序）。该指令自动清除该操作数。 默认值为假。
OCmd_Lower	BOOL	用于将输出设置为下降（手动）的操作员命令。 默认值为假。
OCmd_Man	BOOL	用于选择手动回路模式的操作员命令。 默认值为假。
OCmd_None	BOOL	用于清除上升、下降输出（手动）的操作员命令。 默认值为假。
OCmd_Normal	BOOL	用于选择正常（操作员或程序）的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_Oper	BOOL	用于选择操作员（程序到操作员）的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_Prog	BOOL	用于选择程序（操作员到程序）的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_Raise	BOOL	用于将输出设置为上升（手动）的操作员命令。 默认值为假。
OCmd_Reset	BOOL	用于重置已去除锁定和已清除报警的操作员命令。 默认值为假。
OCmd_ResetAckAll	BOOL	用于重置已去除锁定和已清除报警、确认报警的操作员命令。 默认值为假。
OCmd_Unlock	BOOL	用于解锁或释放所有权并允许程序获取所有权的操作员命令。该指令自动清除该操作数。 默认值为假。
OSet_LowerSP	REAL	下降设定值的操作员设置（工程单位）。 默认值为 30.0。
OSet_RaiseSP	REAL	上升设定值的操作员设置（工程单位）。 默认值为 20.0。

专用输出成员	数据类型	说明
HMI_BusObjIndex	DINT	HMI 总线对象索引。
MRdy_Acq	BOOL	1 = MCmd_Acq 就绪，启用 HMI 按钮。
MRdy_IS	BOOL	1 = MCmd_IS 就绪，启用 HMI 按钮。
MRdy_OoS	BOOL	1 = MCmd_OoS 就绪，启用 HMI 按钮。
MRdy_Rel	BOOL	1 = MCmd_Rel 就绪，启用 HMI 按钮。
ORdy_Auto	BOOL	1 = OCmd_Auto 就绪。
ORdy_Lock	BOOL	1 = OCmd_Lock 就绪，启用 HMI 按钮。
ORdy_Lower	BOOL	1 = OCmd_Lower 就绪。
ORdy_Man	BOOL	1 = OCmd_Man 就绪。
ORdy_None	BOOL	1 = OCmd_None 就绪。
ORdy_Normal	BOOL	1 = OCmd_Normal 就绪，启用 HMI 按钮。
ORdy_Oper	BOOL	1 = OCmd_Oper 就绪，启用 HMI 按钮。
ORdy_Prog	BOOL	1 = OCmd_Prog 就绪，启用 HMI 按钮。
ORdy_Raise	BOOL	1 = OCmd_Raise 就绪。
ORdy_Reset	BOOL	1 = OCmd_Reset 就绪（启用 HMI 按钮）。
ORdy_ResetAckAll	BOOL	1 = OCmd_ResetAckAll 就绪（启用 HMI 按钮）。
ORdy_SP	BOOL	1 = 设定值 OSets 就绪（启用数据输入字段）。
ORdy_Unlock	BOOL	1 = OCmd_Unlock 就绪，启用 HMI 按钮。

公共 InOut 成员	数据类型	说明
BusObj	BUS_OBJ	总线组件

成员	数据类型	说明
Inp_Cmd	DINT	用于声明命令的输入
Out_Cmd	DINT	产生的命令
Inp_CmdLLH	DINT	水平常高命令的输入
Out_CmdLLH	DINT	产生的线路水平高命令
Inp_Sts	DINT	用于声明状态的输入
Out_Sts	DINT	产生的状态
Inp_CmdAck	DINT	用于声明命令确认的输入
Out_CmdAck	DINT	产生的命令确认
Inp_SeverityMax	DINT	输入：最大报警严重性
Out_SeverityMax	DINT	最大报警严重性的产生
Cfg_CmdMask	DINT	命令的传播掩码
Cfg_CmdLLHMask	DINT	线路水平高命令的传播掩码
Cfg_StsMask	DINT	状态的传播掩码
Ref_Index	DINT	总线数组索引

说明
图形符号的标签
用于 HMI 面板调用的显示库
指令名称
区域名称
URL 链接
更多信息
小数位数
输出单位
输入单位
允许导航对象标签名称输出
允许导航对象标签名称输入

条件/状态	执行的操作
预扫描	梯级输出条件设置为假。 将 Sts_eSrc 设置为 0。将 Sts_bSrc 设置为 0。
指令首次运行	每次执行时自动清除的所有命令都将被清除并忽略。 Inp_OvrdCmd 设置为 0（无命令）。 根据配置 (Cfg_ProgPwrUp) 设置程序/操作员选择。 程序或操作员锁定选择设置为未锁定。 维护获取/释放状态不作修改，并且会通过控制器加电或程序 (PROG) 到运行 (RUN) 的转换继续保持不变。 PSet_Owner 和 Out_OwnerSts 设置为 0。
梯级输入条件为假	梯级输出条件设置为假。 如果 Inp_Hand=0，指令将停用。将输出设置为互锁 CV，清除所有报警条件。 重置锁定的报警。 命令源选择处理正常进行，但忽略和清除程序和操作员命令，并将所有权状态位（Sts_Maint、Sts_Ovrd、Sts_Ext、Sts_Prog 和 Sts_Oper）全部清零。当梯级输入条件变为真时，程序/操作员选择会根据配置 (Cfg_ProgPwrUp) 进行设置。
梯级输入条件为真	将梯级输出条件设置为梯级输入条件。 指令执行。
后扫描	梯级输出条件设置为假。

条件/状态	执行的操作
预扫描	EnableOut 设置为假。 将 Sts_eSrc 设置为 0。将 Sts_bSrc 设置为 0。
指令首次运行	每次执行时自动清除的所有命令都将被清除和忽略。 Inp_OvrdCmd 设置为 0（无命令）。 根据配置 (Cfg_ProgPwrUp) 设置程序/操作员选择。 程序或操作员锁定选择设置为未锁定。 维护获取/释放状态不作修改，并且会通过控制器加电或程序 (PROG) 到运行 (RUN) 的转换继续保持不变。 PSet_Owner 和 Val_Owner 设置为 0。
指令首次扫描	请参阅“功能块图”表中的“指令首次运行”行。
EnableIn 为假	EnableOut 设置为假。 如果 Inp_Hand=0，指令将停用。将输出设置为互锁 CV，清除所有报警条件。 重置锁定的报警。 命令源选择处理正常进行，但忽略和清除程序和操作员命令，并将所有权状态位（Sts_Maint、Sts_Ovrd、Sts_Ext、Sts_Prog 和 Sts_Oper）全部清零。当梯级输入条件变为真时，程序/操作员选择会根据配置 (Cfg_ProgPwrUp) 进行设置。
EnableIn 为真	EnableOut 设置为真。 指令执行。
后扫描	EnableIn 和 EnableOut 位设置为假。

条件/状态	执行的操作
预扫描	请参阅“功能块图”表中的“预扫描”行。
指令首次运行	请参阅“功能块图”表中的“指令首次运行”行。
EnableIn 为真	请参阅“功能块图”表中的“EnableIn 为真”行。
后扫描	请参阅“功能块图”表中的“后扫描”行。
