过程离散 2、3 或 4 态设备 (Process Discrete 2-, 3-, or 4-State Device, PD4SD)

为设备提供两种、三种或四种可选状态的配置。
提供用来选择设备的两种、三种或四种状态之一的操作员、程序和外部命令。
控制四个离散输出，在不同的设备状态下，每个输出都具有可配置的状态。每个输出都可以在给定设备状态下置位、清零或保持上一状态。
监控四个离散反馈输入，在不同的设备状态下，每个输入都具备用来监控设备实际位置的可配置状态（包括“必须开启”状态、“必须关闭”和“任一状态”）。
为每个状态提供可配置的文本标签。
在使用反馈输入时，检测是否在可配置时间后未能达到目标状态并发出故障报警。（可选）在反馈故障时去除到默认状态（状态 0）。

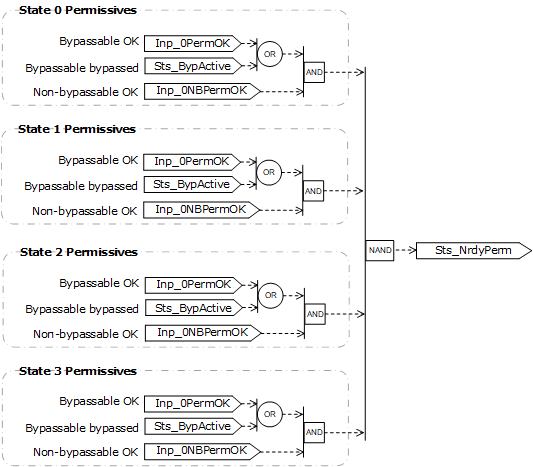

监控允许向设备发送命令使其进入每个状态的许可条件。
监控使设备返回其默认状态（状态 0）的互锁条件。
提供正常工作设备的仿真，同时将输出保持为实际设备断电状态，以用于测试或操作员培训。
监控输入/输出 (I/O) 通信状态，在出现输入/输出 (I/O) 故障时发出报警。（可选）发生输入/输出 (I/O) 故障时去除到默认状态。
当在程序命令源中并正常运行时，提供可用状态，供自动化逻辑用来确定逻辑是否能够控制设备。
从手控、维护、覆盖、外部、程序和操作员命令源运行。

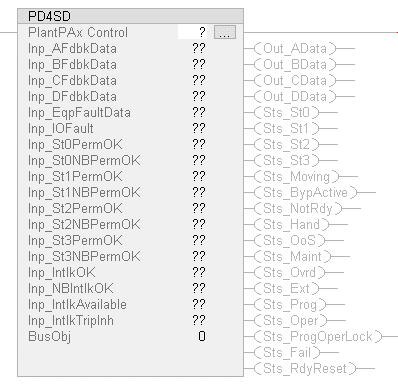

操作数	类型	格式	说明
PlantPAx Control	P_DISCRETE_4STATE	标签	指令正确运行所需的数据结构。
BusObj	BUS_OBJ	标签	总线组件。

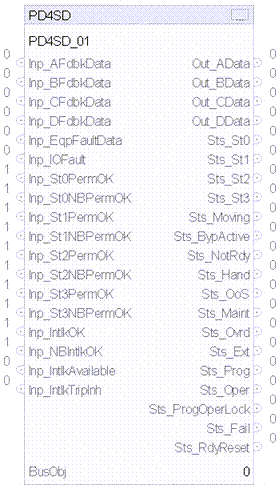

公共输入成员	数据类型	FBD 默认可见性	需要 FBD 接线	用途	说明
EnableIn	BOOL	不可见	不需要	输入	启用输入 - 系统定义的参数 默认值为真。
Inp_InitializeReq	BOOL	不可见	不需要	输入	1 = 请求初始化指令。指令通常在首次运行时进行初始化。需要重新初始化时使用此请求。该指令自动清除该操作数。 默认值为真。
Inp_OwnerCmd	DINT	不可见	不需要	输入	宿主设备命令（位图）：所有位关闭 = 无，10 = 操作员锁定，11 = 操作员解锁，12 = 程序锁定，13 = 程序解锁，14 = 获取维护，15 = 释放维护，16 = 获取外部，17 = 释放外部，29 = 回送。 默认值为 0。
Inp_AFdbkData	BOOL	可见	不需要	输入	来自设备的反馈 A。 默认值为假。
Inp_BFdbkData	BOOL	可见	不需要	输入	来自设备的反馈 B。 默认值为假。
Inp_CFdbkData	BOOL	可见	不需要	输入	来自设备的反馈 C。 默认值为假。
Inp_DFdbkData	BOOL	可见	不需要	输入	来自设备的反馈 D。 默认值为假。
Inp_EqpFaultData	BOOL	可见	不需要	输入	来自设备的设备故障：1 = 发生故障。 默认值为假。
Inp_IOFault	BOOL	可见	不需要	输入	1 = 输入/输出 (I/O) 通信发生故障，0 = 输入/输出 (I/O) 通信正常 (OK)。 默认值为假。
Inp_St0PermOK	BOOL	可见	不需要	输入	1 = 许可正常 (OK)，可发送命令使设备处于状态 0。 默认值为真。
Inp_St0NBPermOK	BOOL	可见	不需要	输入	1 = 不可绕过许可正常 (OK)，可发送命令使设备处于状态 0。 默认值为真。
Inp_St1PermOK	BOOL	可见	不需要	输入	1 = 许可正常 (OK)，可发送命令使设备处于状态 1。 默认值为真。
Inp_St1NBPermOK	BOOL	可见	不需要	输入	1 = 不可绕过许可正常 (OK)，可发送命令使设备处于状态 1。 默认值为真。
Inp_St2PermOK	BOOL	可见	不需要	输入	1 = 许可正常 (OK)，可发送命令使设备处于状态 2。 默认值为真。
Inp_St2NBPermOK	BOOL	可见	不需要	输入	1 = 不可绕过许可正常 (OK)，可发送命令使设备处于状态 2。 默认值为真。
Inp_St3PermOK	BOOL	可见	不需要	输入	1 = 许可正常 (OK)，可发送命令使设备处于状态 3。 默认值为真。
Inp_St3NBPermOK	BOOL	可见	不需要	输入	1 = 不可绕过许可正常 (OK)，可发送命令使设备处于状态 3。 默认值为真。
Inp_IntlkOK	BOOL	可见	不需要	输入	1 = 互锁正常 (OK)，设备可受命令控制，0 = 互锁不正常 (OK)，驱动设备处于状态 0。 默认值为真。
Inp_NBIntlkOK	BOOL	可见	不需要	输入	1 = 不可绕过互锁正常 (OK)，设备可受命令控制，0 = 互锁不正常 (OK)，驱动设备处于状态 0。 默认值为真。
Inp_IntlkAvailable	BOOL	可见	不需要	输入	1 = 互锁可用性正常 (OK)，如果设备已准备就绪，则显示 Sts_IntlkAvailable（对于互锁除外）。 默认值为假。
Inp_IntlkTripInh	BOOL	可见	不需要	输入	1 = 禁止报告 Sts_IntlkTrip 和互锁脱扣报警。 默认值为假。
Inp_RdyReset	BOOL	不可见	不需要	输入	1 = 通过该对象重置的相关对象已准备好重置。 默认值为假。
Inp_Hand	BOOL	不可见	不需要	输入	1 = 获取手控命令源（通常为本地硬连接），0 = 释放手控。 默认值为假。
Inp_Ovrd	BOOL	不可见	不需要	输入	1 = 获取覆盖命令源（较高优先级程序逻辑），0 = 释放覆盖。 默认值为假。
Inp_OvrdCmd	SINT	不可见	不需要	输入	覆盖设备命令：0 = 无命令，1 = 状态 0，2 = 状态 1，3 = 状态 2，4 = 状态 3。 默认值为 0。
Inp_ExtInh	BOOL	不可见	不需要	输入	1 = 禁止外部命令源获取，0 = 允许外部获取。 默认值为假。
Inp_HornInh	BOOL	不可见	不需要	输入	1 = 禁用声音警报，0 = 启用声音警报。 默认值为假。
Inp_Reset	BOOL	不可见	不需要	输入	1 = 重置已去除锁定和已清除报警。 默认值为假。
Cfg_AllowDisable	BOOL	不可见	不需要	输入	1 = 允许维护人员禁用报警。 默认值为真。
Cfg_AllowShelve	BOOL	不可见	不需要	输入	1 = 允许操作员延迟报警。 默认值为真。
Cfg_NumStates	SINT	不可见	不需要	输入	设备状态数。有效值 = 2 至 4。 默认值为 2。
Cfg_bSt0OutWrite	SINT	不可见	不需要	输入	位图，位 .0 - .3：如果位 = 1，则覆盖状态 0 中的该输出。如果位 = 0，则不写入状态 0 中的该输出。 默认值为 2#0000_1111。
Cfg_bSt0OutState	SINT	不可见	不需要	输入	位图，位 .0 - .3：写入后，如果位 = 1，则将 1 写入状态 0 中的该输出。如果位 = 0，则将 0 写入状态 0 中的该输出。 默认值为 2#0000_0001。
Cfg_bSt1OutWrite	SINT	不可见	不需要	输入	位图，位 .0 - .3：如果位 = 1，则覆盖状态 1 中的该输出。如果位 = 0，则不写入状态 1 中的该输出。 默认值为 2#0000_1111。
Cfg_bSt1OutState	SINT	不可见	不需要	输入	位图，位 .0 - .3：写入后，如果位 = 1，则将 1 写入状态 1 中的该输出。如果位 = 0，则将 0 写入状态 1 中的该输出。 默认值为 2#0000_0010。
Cfg_bSt2OutWrite	SINT	不可见	不需要	输入	位图，位 .0 - .3：如果位 = 1，则覆盖状态 2 中的该输出。如果位 = 0，则不写入状态 2 中的该输出。 默认值为 2#0000_1111。
Cfg_bSt2OutState	SINT	不可见	不需要	输入	位图，位 .0 - .3：写入后，如果位 = 1，则将 1 写入状态 2 中的该输出。如果位 = 0，则将 0 写入状态 2 中的该输出。 默认值为 2#0000_0100。
Cfg_bSt3OutWrite	SINT	不可见	不需要	输入	位图，位 .0 - .3：如果位 = 1，则覆盖状态 3 中的该输出。如果位 = 0，则不写入状态 3 中的该输出。 默认值为 2#0000_1111。
Cfg_bSt3OutState	SINT	不可见	不需要	输入	位图，位 .0 - .3：写入后，如果位 = 1，则将 1 写入状态 3 中的该输出。如果位 = 0，则将 0 写入状态 3 中的该输出。 默认值为 2#0000_1000。
Cfg_bSt0FdbkCheck	SINT	不可见	不需要	输入	位图，位 .0 - .3：如果位 = 1，则检查反馈位以验证状态 0。如果位 = 0，则不检查反馈位（任一状态）。 默认值为 2#0000_0000。
Cfg_bSt0FdbkState	SINT	不可见	不需要	输入	位图，位 .0 - .3：执行检查时，如果位 = 1，则该反馈输入在状态 0 中为 1。如果位 = 0，则该反馈输入在状态 0 中为 0。 默认值为 2#0000_0001。
Cfg_bSt1FdbkCheck	SINT	不可见	不需要	输入	位图，位 .0 - .3：如果位 = 1，则检查反馈位以验证状态 1。如果位 = 0，则不检查反馈位（任一状态）。 默认值为 2#0000_0000。
Cfg_bSt1FdbkState	SINT	不可见	不需要	输入	位图，位 .0 - .3：执行检查时，如果位 = 1，则该反馈输入在状态 1 中为 1。如果位 = 0，则该反馈输入在状态 0 中为 1。 默认值为 2#0000_0010。
Cfg_bSt2FdbkCheck	SINT	不可见	不需要	输入	位图，位 .0 - .3：如果位 = 1，则检查反馈位以验证状态 2。如果位 = 0，则不检查反馈位（任一状态）。 默认值为 2#0000_0000。
Cfg_bSt2FdbkState	SINT	不可见	不需要	输入	位图，位 .0 - .3：执行检查时，如果位 = 1，则该反馈输入在状态 2 中为 1。如果位 = 0，则该反馈输入在状态 0 中为 2。 默认值为 2#0000_0100。
Cfg_bSt3FdbkCheck	SINT	不可见	不需要	输入	位图，位 .0 - .3：如果位 = 1，则检查反馈位以验证状态 3。如果位 = 0，则不检查反馈位（任一状态）。 默认值为 2#0000_0000。
Cfg_bSt3FdbkState	SINT	不可见	不需要	输入	位图，位 .0 - .3：执行检查时，如果位 = 1，则该反馈输入在状态 3 中为 1。如果位 = 0，则该反馈输入在状态 0 中为 3。 默认值为 2#0000_1000。
Cfg_ePwrUpState	SINT	不可见	不需要	输入	加电状态：0 = 断电，1 = 状态 0 的输出，2 = 状态 1 的输出，3 = 状态 2 的输出，4 = 状态 3 的输出，5 = 反馈状态的输出。 默认值为 0。
Cfg_St0onShed	BOOL	不可见	不需要	输入	1 = 互锁或去除时转到状态 0，0 = 互锁或去除时保持位置。 默认值为假。
Cfg_HasSt0PermObj	BOOL	不可见	不需要	输入	1 = 通知 HMI 已将对象连接到 Inp_St0Perm 输入，启用导航。 默认值为假。
Cfg_HasSt1PermObj	BOOL	不可见	不需要	输入	1 = 通知 HMI 已将对象连接到 Inp_St1Perm 输入，启用导航。 默认值为假。
Cfg_HasSt2PermObj	BOOL	不可见	不需要	输入	1 = 通知 HMI 已将对象连接到 Inp_St2Perm 输入，启用导航。 默认值为假。
Cfg_HasSt3PermObj	BOOL	不可见	不需要	输入	1 = 通知 HMI 已将对象连接到 Inp_St3Perm 输入，启用导航。 默认值为假。
Cfg_HasIntlkObj	BOOL	不可见	不需要	输入	1 = 通知 HMI 已将对象连接到 Inp_Intlk 输入，启用导航。 默认值为假。
Cfg_HasMoreObj	BOOL	不可见	不需要	输入	1 = 通知 HMI 一个具有更多信息的对象可用于，启用导航。 默认值为假。
Cfg_OperSt0Prio	BOOL	不可见	不需要	输入	1 = 可随时接受 OCmd_St0，0 = 仅当选择了操作员命令源时，才能接受 OCmd_St0。 默认值为假。
Cfg_ExtSt0Prio	BOOL	不可见	不需要	输入	1 = 可随时接受 XCmd_St0，0 = 仅当选择了外部命令源时，才能接受 XCmd_St0。 默认值为假。
Cfg_OCmdResets	BOOL	不可见	不需要	输入	1 = 新操作员状态命令重置故障，0 = 需要使用重置命令清除故障。 默认值为假。
Cfg_XCmdResets	BOOL	不可见	不需要	输入	1 = 新外部状态命令重置故障，0 = 需要使用重置命令清除故障。 默认值为假。
Cfg_OvrdPermIntlk	BOOL	不可见	不需要	输入	1 = 覆盖忽略可绕过的许可和互锁，0 = 覆盖使用所有许可和互锁。 默认值为假。
Cfg_ShedOnFail	BOOL	不可见	不需要	输入	1 = 转到状态 0 且在出现位置故障时发出报警，0 = 仅发出报警。 默认值为真。
Cfg_ShedOnIOFault	BOOL	不可见	不需要	输入	1 = 转到状态 0 且在出现输入/输出 (I/O) 故障时发出报警，0 = 仅发出报警。 默认值为真。
Cfg_ShedOnEqpFault	BOOL	不可见	不需要	输入	1 = 转到状态 0 且在出现设备故障时发出报警，0 = 仅发出报警。 默认值为真。
Cfg_HornOnChange	BOOL	不可见	不需要	输入	1 = 出现任何状态更改时鸣喇叭，0 = 仅在离开状态 0 时鸣喇叭。 默认值为假。
Cfg_HasOper	BOOL	不可见	不需要	输入	1 = 存在操作员（未锁定）命令源，可选择。 默认值为真。
Cfg_HasOperLocked	BOOL	不可见	不需要	输入	1 = 存在操作员已锁定命令源，可选择。 默认值为真。
Cfg_HasProg	BOOL	不可见	不需要	输入	1 = 存在程序（未锁定）命令源，可选择。 默认值为真。
Cfg_HasProgLocked	BOOL	不可见	不需要	输入	1 = 存在程序已锁定命令源，可选择。 默认值为真。
Cfg_HasExt	BOOL	不可见	不需要	输入	1 = 存在外部命令源，可选择。 默认值为假。
Cfg_HasMaint	BOOL	不可见	不需要	输入	1 = 存在维护命令源，可选择。 默认值为真。
Cfg_HasMaintOoS	BOOL	不可见	不需要	输入	1 = 存在维护停用，可选择。 默认值为真。
Cfg_OvrdOverLock	BOOL	不可见	不需要	输入	1 = 覆盖取代程序/操作员已锁定，0 = 不取代程序/操作员锁定。 默认值为真。
Cfg_ExtOverLock	BOOL	不可见	不需要	输入	1 = 外部取代程序/操作员已锁定，0 = 不取代程序/操作员锁定。 默认值为假。
Cfg_ProgPwrUp	BOOL	不可见	不需要	输入	1 = 为程序命令源加电，0 = 为操作员命令源加电。 默认值为假。
Cfg_ProgNormal	BOOL	不可见	不需要	输入	正常命令源：1 = 程序，0 = 操作员。 默认值为假。
Cfg_PCmdPriority	BOOL	不可见	不需要	输入	命令优先级：1 = 程序命令优先，0 = 操作员命令优先。 默认值为假。
Cfg_PCmdProgAsLevel	BOOL	不可见	不需要	输入	1 = 程序/操作员选择遵循 PCmd_Prog 作为级别（1 表示程序，0 表示操作员），0 = 将 PCmd_Prog 用作边缘来选择程序，PCmd_Oper 选择操作员。 默认值为假。
Cfg_PCmdLockAsLevel	BOOL	不可见	不需要	输入	1 = 程序锁定选择遵循 PCmd_Lock 作为级别（1 表示锁定，0 表示未锁定），0 = 将 PCmd_Lock 用作边缘来选择程序已锁定，PCmd_Unlock 选择程序（未锁定）。 默认值为假。
Cfg_ExtAcqAsLevel	BOOL	不可见	不需要	输入	1 = 外部选择遵循 XCmd_Acq 作为级别（1 表示获取外部，0 表示释放外部），0 = 将 XCmd_Acq 用作边缘来获取外部，XCmd_Rel 用于释放外部。 默认值为假。
Cfg_OutAPulseTime	REAL	不可见	不需要	输入	向 Out_AData 发送脉冲的时间（秒）。有效值 = 0.0 至 2147483.0，0.0 = 输出持续保持。 默认值为 0.0。
Cfg_OutBPulseTime	REAL	不可见	不需要	输入	向 Out_BData 发送脉冲的时间（秒）。有效值 = 0.0 至 2147483.0，0.0 = 输出持续保持。 默认值为 0.0。
Cfg_OutCPulseTime	REAL	不可见	不需要	输入	向 Out_CData 发送脉冲的时间（秒）。有效值 = 0.0 至 2147483.0，0.0 = 输出持续保持。 默认值为 0.0。
Cfg_OutDPulseTime	REAL	不可见	不需要	输入	向 Out_DData 发送脉冲的时间（秒）。有效值 = 0.0 至 2147483.0，0.0 = 输出持续保持。 默认值为 0.0。
Cfg_StartHornTime	REAL	不可见	不需要	输入	设备状态更改时发出声音的时间（秒）。有效值 = 0.0 至 1000.0，0.0 = 已禁用。 默认值为 0.0。
Cfg_VirtualFdbkTime	REAL	不可见	不需要	输入	处于虚拟化状态时模拟达到目标状态的时间（秒）。有效值 = 0.0 至 2147483.0。 默认值为 2.0。
Cfg_FailTime	REAL	不可见	不需要	输入	在声明失败之前接收状态反馈的时间（秒）。有效值 = 0.0 至 2147483.0。 默认值为 10.0。
Cfg_CnfrmReqd	SINT	不可见	不需要	输入	需要操作员命令确认或电子签名类型：0 = 无，1 = 需要命令确认，2 = 需要执行者电子签名，3 = 需要执行者和审批者电子签名。 默认值为 0。
PSet_Owner	DINT	不可见	不需要	输入	程序所有权请求：非零宿主 ID = 获取，0 = 释放。 默认值为 0。
PCmd_Virtual	BOOL	不可见	不需要	输入	用于选择虚拟（仿真）设备操作的程序命令。该指令自动清除该操作数。 默认值为假。
PCmd_Physical	BOOL	不可见	不需要	输入	用于选择物理（非仿真）设备操作的程序命令。该指令自动清除该操作数。 默认值为假。
PCmd_St0	BOOL	不可见	不需要	输入	用于将设备设置为状态 0 的程序命令。该指令自动清除该操作数。 默认值为假。
PCmd_St1	BOOL	不可见	不需要	输入	用于将设备设置为状态 1 的程序命令。该指令自动清除该操作数。 默认值为假。
PCmd_St2	BOOL	不可见	不需要	输入	用于将设备设置为状态 2 的程序命令。该指令自动清除该操作数。 默认值为假。
PCmd_St3	BOOL	不可见	不需要	输入	用于将设备设置为状态 3 的程序命令。该指令自动清除该操作数。 默认值为假。
PCmd_Reset	BOOL	不可见	不需要	输入	用于重置已去除的锁定和已返回到正常的锁定报警的程序命令。该指令自动清除该操作数。 默认值为假。
PCmd_Prog	BOOL	不可见	不需要	输入	用于选择程序命令源的程序命令。如果 Cfg_PCmdProgAsLevel = 0，则指令会自动清除此操作数。 默认值为假。
PCmd_Oper	BOOL	不可见	不需要	输入	用于选择操作员命令源的程序命令。该指令自动清除该操作数。 默认值为假。
PCmd_Lock	BOOL	不可见	不需要	输入	用于锁定程序命令源并禁止操作员的程序命令。如果 Cfg_PCmdLockAsLevel = 0，则指令会自动清除此操作数。 默认值为假。
PCmd_Unlock	BOOL	不可见	不需要	输入	用于解锁程序命令源并允许操作员获取的程序命令。该指令自动清除该操作数。 默认值为假。
PCmd_Normal	BOOL	不可见	不需要	输入	用于选择正常命令源的程序命令（操作员或程序）。该指令自动清除该操作数。 默认值为假。
XCmd_St0	BOOL	不可见	不需要	输入	用于将设备设置为状态 0 的外部命令。该指令自动清除该操作数。 默认值为假。
XCmd_St1	BOOL	不可见	不需要	输入	用于将设备设置为状态 1 的外部命令。该指令自动清除该操作数。 默认值为假。
XCmd_St2	BOOL	不可见	不需要	输入	用于将设备设置为状态 2 的外部命令。该指令自动清除该操作数。 默认值为假。
XCmd_St3	BOOL	不可见	不需要	输入	用于将设备设置为状态 3 的外部命令。该指令自动清除该操作数。 默认值为假。
XCmd_Acq	BOOL	不可见	不需要	输入	用于获取命令源的外部命令。如果 Cfg_ExtAcqAsLevel = 0，则指令会自动清除此操作数。 默认值为假。
XCmd_Rel	BOOL	不可见	不需要	输入	用于释放命令源的外部命令，如果 Cfg_ExtAcqAsLevel = 0，则接受。该指令自动清除该操作数。 默认值为假。
XCmd_Reset	BOOL	不可见	不需要	输入	用于重置已去除的锁定和已返回到正常的锁定报警的外部命令。该指令自动清除该操作数。 默认值为假。
XCmd_ResetAckAll	BOOL	不可见	不需要	输入	用于确认所有报警并重置已锁定的报警和解除条件的外部命令。该指令自动清除该操作数。 默认值为假。

公共输出成员	数据类型	FBD 默认可见性	需要 FBD 接线	用途	说明
EnableOut	BOOL	不可见	不需要	输出	启用输出 - 系统定义的参数
Out_AData	BOOL	可见	不需要	输出	将 A 输出到设备。
Out_BData	BOOL	可见	不需要	输出	将 B 输出到设备。
Out_CData	BOOL	可见	不需要	输出	将 C 输出到设备。
Out_DData	BOOL	可见	不需要	输出	将 D 输出到设备。
Out_HornData	BOOL	不可见	不需要	输出	用于在命令状态更改之前鸣喇叭的输出。
Out_Reset	BOOL	不可见	不需要	输出	1 = 已收到并接受重置命令。
Out_OwnerSts	DINT	不可见	不需要	输出	命令源的状态，宿主命令握手和就绪状态（位图）：所有位关闭 = 无，.10 = 操作员锁定，.11 = 操作员解锁，.12 = 程序锁定，.13 = 程序解锁，.14 = 获取维护， .15 = 释放维护，.16 = 获取外部，.17 = 释放外部，.18 = 具有维护，.19 = 外部覆盖锁定，.20 = 具有外部，.21 = 具有操作员，.22 = 具有操作员锁定，.23 = 具有程序，.24 = 具有程序锁定，.29 = 回送，.30 = 未就绪。
Sts_Initialized	BOOL	不可见	不需要	输出	1 = 指令已初始化。0 = 使用 Inp_InitializeReq 重新初始化。
Sts_St0	BOOL	可见	不需要	输出	1 = 确认设备处于状态 0。
Sts_St1	BOOL	可见	不需要	输出	1 = 确认设备处于状态 1。
Sts_St2	BOOL	可见	不需要	输出	1 = 确认设备处于状态 2。
Sts_St3	BOOL	可见	不需要	输出	1 = 确认设备处于状态 3。
Sts_Moving	BOOL	可见	不需要	输出	1 = 设备尚未确认是否处于指定状态。
Sts_Horn	BOOL	不可见	不需要	输出	1 = 在命令状态更改之前鸣喇叭。
Sts_Virtual	BOOL	不可见	不需要	输出	1 = 该指令将设备视为虚拟，就像控制正常工作的设备一样，但输出保持断电状态，0 = 指令正常操作物理设备。
SrcQ_IO	SINT	不可见	不需要	输出	主输入或输出的源和质量：0 = 良好，畅通，确定良好 1 = 良好，畅通，假定良好 2 = 良好，无反馈，假定良好 8 = 测试，虚拟化 9 = 测试，回路 10 = 测试，手动输入 16 = 不确定，畅通，不合格 17 = 不确定，在设备或总线端替换 18 = 不确定，在指令端替换 19 = 不确定，使用最后一个已知良好值 20 = 不确定，使用替代值 32 = 不良，信号故障 33 = 不良，通道故障 34 = 不良，模块或通信故障 35 = 不良，配置无效
SrcQ	SINT	不可见	不需要	输出	主值或状态的源和质量：0 = 良好，畅通，确定良好 1 = 良好，畅通，假定良好 2 = 良好，无反馈，假定良好 8 = 测试，虚拟化 9 = 测试，回路 10 = 测试，手动输入 16 = 不确定，畅通，不合格 17 = 不确定，在设备或总线端替换 18 = 不确定，在指令端替换 19 = 不确定，使用最后一个已知良好值 20 = 不确定，使用替代值 32 = 不良，信号故障 33 = 不良，通道故障 34 = 不良，模块或通信故障 35 = 不良，配置无效
Sts_eFdbk	SINT	不可见	不需要	输出	设备反馈：0 = 无/正在移动/未知，1 = 状态 0，2 = 状态 1，3 = 状态 2，4 = 状态 3。
Sts_eCmd	SINT	不可见	不需要	输出	设备命令：0 = 无，1 = 状态 0，2 = 状态 1，3 = 状态 2，4 = 状态 3。
Sts_eSts	SINT	不可见	不需要	输出	设备状态：0 = 加电/重置，1 = 状态 0，2 = 状态 1，3 = 状态 2，4 = 状态 3，5 = 正在移动，6 = 鸣喇叭，7 = 停用。
Sts_eFault	SINT	不可见	不需要	输出	设备故障状态：0= 无，16 = 位置故障，17 = 设备故障，32 = 输入/输出 (I/O) 故障，34 = 配置错误。
Sts_eOutState	SINT	不可见	不需要	输出	物理设备输出的状态：0 = 断电，1 = 状态 0，2 = 状态 1，3 = 状态 2，4 = 状态 3，5 = 鸣喇叭。
Sts_eNotify	SINT	不可见	不需要	输出	摘要报警状态：0 = 未处于报警中、已确认，1 = 未处于报警中、未确认或需要重置，2 = 低严重性报警、已确认，3 = 低严重性报警、未确认，4 = 中等严重性报警、已确认，5 = 中等严重性报警、未确认，6 = 高严重性报警、已确认，7 = 高严重性报警、未确认，8 = 紧急严重性报警、已确认，9 = 紧急严重性报警、未确认。
Sts_eNotifyAll	SINT	不可见	不需要	输出	摘要报警状态（包括相关对象）：0 = 未处于报警中、已确认，1 = 未处于报警中、未确认或需要重置，2 = 低严重性报警、已确认，3 = 低严重性报警、未确认，4 = 中等严重性报警、已确认，5 = 中等严重性报警、未确认，6 = 高严重性报警、已确认，7 = 高严重性报警、未确认，8 = 紧急严重性报警、已确认，9 = 紧急严重性报警、未确认。
Sts_eNotifyIOFault	SINT	不可见	不需要	输出	输入/输出 (I/O) 故障报警状态：0 = 未处于报警中、已确认，1 = 未处于报警中、未确认或需要重置，2 = 低严重性报警、已确认，3 = 低严重性报警、未确认，4 = 中等严重性报警、已确认，5 = 中等严重性报警、未确认，6 = 高严重性报警、已确认，7 = 高严重性报警、未确认，8 = 紧急严重性报警、已确认，9 = 紧急严重性报警、未确认。
Sts_eNotifyFail	SINT	不可见	不需要	输出	设备故障报警状态：0 = 未处于报警中、已确认，1 = 未处于报警中、未确认或需要重置，2 = 低严重性报警、已确认，3 = 低严重性报警、未确认，4 = 中等严重性报警、已确认，5 = 中等严重性报警、未确认，6 = 高严重性报警、已确认，7 = 高严重性报警、未确认，8 = 紧急严重性报警、已确认，9 = 紧急严重性报警、未确认。
Sts_eNotifyIntlkTrip	SINT	不可见	不需要	输出	互锁脱扣报警状态：0 = 未处于报警中、已确认，1 = 未处于报警中、未确认或需要重置，2 = 低严重性报警、已确认，3 = 低严重性报警、未确认，4 = 中等严重性报警、已确认，5 = 中等严重性报警、未确认，6 = 高严重性报警、已确认，7 = 高严重性报警、未确认，8 = 紧急严重性报警、已确认，9 = 紧急严重性报警、未确认。
Sts_eNotifyEqpFault	SINT	不可见	不需要	输出	设备报告的设备故障报警状态：0 = 未处于报警中、已确认，1 = 未处于报警中、未确认或需要重置，2 = 低严重性报警、已确认，3 = 低严重性报警、未确认，4 = 中等严重性报警、已确认，5 = 中等严重性报警、未确认，6 = 高严重性报警、已确认，7 = 高严重性报警、未确认，8 = 紧急严重性报警、已确认，9 = 紧急严重性报警、未确认。
Sts_UnackAlmCount	DINT	不可见	不需要	输出	未确认报警计数。
Sts_eSrc	INT	不可见	不需要	输出	当前命令源：0 = 未使用逻辑，4 = 手控，8 = 维护，16 = 覆盖，32 = 程序，33 = 程序已锁定，34 = 默认程序（正常），64 = 操作符，65 = 操作符已锁定，66 = 默认操作符（正常），128 = 维护停用，129 = 程序停用（EnableIn 假），256 = 外部。
Sts_bSrc	INT	不可见	不需要	输出	活动命令源选择（用于 HMI 的位图）：.0 = 手控，.1 = 编程停用（EnableIn 假），.2 = 维护停用，.3 = 维护，4 = 覆盖，.5 = 外部，6 = 程序已锁定，.7 = 程序（未锁定），.8 = 操作符已锁定，.9 = 操作符（未锁定）。
Sts_Available	BOOL	不可见	不需要	输出	1 = 设备已通过程序获取，已就绪且可用于控制。
Sts_IntlkAvailable	BOOL	不可见	不需要	输出	1 = 设备可以通过程序获取，并且在互锁正常 (OK) 时可用于控制。
Sts_Bypass	BOOL	不可见	不需要	输出	1 = 已绕过可绕过的互锁和许可。
Sts_BypActive	BOOL	可见	不需要	输出	1 = 互锁/许可绕过处于活动状态（通过命令或维护命令源绕过）。
Sts_MaintByp	BOOL	不可见	不需要	输出	1 = 设备有一个维护绕过功能处于活动状态。
Sts_NotRdy	BOOL	可见	不需要	输出	1 = 设备未就绪，查看 Sts_NrdyXxx 明细位了解原因。
Sts_NrdyCfgErr	BOOL	不可见	不需要	输出	1 = 设备未就绪，配置错误。
Sts_NrdyEqpFault	BOOL	不可见	不需要	输出	1 = 设备未就绪，设备报告的设备故障，去除需要重置。
Sts_NrdyFail	BOOL	不可见	不需要	输出	1 = 设备未就绪，设备故障，去除需要重置。
Sts_NrdyIntlk	BOOL	不可见	不需要	输出	1 = 设备未就绪，互锁不正常 (OK)。
Sts_NrdyIOFault	BOOL	不可见	不需要	输出	1 = 设备未就绪，输入/输出 (I/O) 故障，去除需要重置。
Sts_NrdyOoS	BOOL	不可见	不需要	输出	1 = 设备未就绪，设备停用。
Sts_NrdyPerm	BOOL	不可见	不需要	输出	1 = 设备未就绪，许可不正常 (OK)，不允许设备更改状态。0 = 设备就绪或部分就绪，某些许可可能不正常 (OK)，可向设备发送命令使其至少处于一个其他状态。
Sts_NrdyPrioSt0	BOOL	不可见	不需要	输出	1 = 设备未就绪，操作员或外部已发出优先级状态 0 命令，去除需要重置。
Sts_Err	BOOL	不可见	不需要	输出	1 = 配置出错，查看 Sts_ErrXxx 明细位了解原因。
Sts_ErrAlm	BOOL	不可见	不需要	输出	1 = 配置出错，基于 Logix 标签的报警设置无效。
Sts_ErrOutAPulseTime	BOOL	不可见	不需要	输出	1 = 配置出错，Cfg_OutAPulseTime 无效。有效值 = 0.0 至 2147483.0，0.0 = 输出持续保持。
Sts_ErrOutBPulseTime	BOOL	不可见	不需要	输出	1 = 配置出错，Cfg_OutBPulseTime 无效。有效值 = 0.0 至 2147483.0，0.0 = 输出持续保持。
Sts_ErrOutCPulseTime	BOOL	不可见	不需要	输出	1 = 配置出错，Cfg_OutCPulseTime 无效。有效值 = 0.0 至 2147483.0，0.0 = 输出持续保持。
Sts_ErrOutDPulseTime	BOOL	不可见	不需要	输出	1 = 配置出错，Cfg_OutDPulseTime 无效。有效值 = 0.0 至 2147483.0，0.0 = 输出持续保持。
Sts_ErrVirtualFdbkTime	BOOL	不可见	不需要	输出	1 = 配置出错，Cfg_VirtualFdbkTime 无效。有效值 = 0.0 至 2147483.0。
Sts_ErrFailTime	BOOL	不可见	不需要	输出	1 = 配置出错，Cfg_FailTime 无效。有效值 = 0.0 至 2147483.0。
Sts_Hand	BOOL	可见	不需要	输出	1 = 选择手控命令源。
Sts_OoS	BOOL	可见	不需要	输出	1 = 选择停用命令源。
Sts_Maint	BOOL	可见	不需要	输出	1 = 选择维护命令源。
Sts_Ovrd	BOOL	可见	不需要	输出	1 = 选择覆盖命令源。
Sts_Ext	BOOL	可见	不需要	输出	1 = 选择外部命令源。
Sts_Prog	BOOL	可见	不需要	输出	1 = 选择程序（未锁定）命令源。
Sts_ProgLocked	BOOL	不可见	不需要	输出	1 = 选择程序已锁定命令源。
Sts_Oper	BOOL	可见	不需要	输出	1 = 选择操作员（未锁定）命令源。
Sts_OperLocked	BOOL	不可见	不需要	输出	1 = 选择操作员已锁定命令源。
Sts_ProgOperSel	BOOL	不可见	不需要	输出	程序/操作员选择（锁定）状态：1 = 程序，0 = 操作员。
Sts_ProgOperLock	BOOL	可见	不需要	输出	程序/操作员锁定状态：1 = 锁定，0 = 未锁定。
Sts_Normal	BOOL	不可见	不需要	输出	1 = 选择的命令源是正常源（程序或操作员）。
Sts_ExtReqInh	BOOL	不可见	不需要	输出	1 = 禁用外部命令源选择，外部在当前状态下不可用。
Sts_ProgReqInh	BOOL	不可见	不需要	输出	1 = 禁用程序命令源选择，程序在当前状态下不可用。
Sts_MAcqRcvd	BOOL	不可见	不需要	输出	1 = 用于获取维护维护命令源的命令接收到此扫描。
Sts_CmdConflict	BOOL	不可见	不需要	输出	1 = 冲突的命令收到此扫描。
Sts_Alm	BOOL	不可见	不需要	输出	1 = 报警处于活动状态。
Sts_AlmInh	BOOL	不可见	不需要	输出	1 = 报警已延迟或已禁用。
Sts_IOFault	BOOL	不可见	不需要	输出	1 = 输入/输出 (I/O) 通信故障。存在一个基于离散 Logix 标签的预定义默认报警指示状态。设置基于离散 Logix 标签的报警的标准配置成员。可按如下方式访问报警元素：PD4SD_tag.@Alarms.Alm_IOFault.AlarmElement。
Sts_Fail	BOOL	可见	不需要	输出	1 = 备位置故障。存在一个基于离散 Logix 标签的预定义默认报警指示状态。设置基于离散 Logix 标签的报警的标准配置成员。可按如下方式访问报警元素：PD4SD_Tag.@Alarms.Alm_Fail.AlarmElement。
Sts_IntlkTrip	BOOL	不可见	不需要	输出	1 = 互锁脱扣，设备已设置为状态 0，互锁不正常 (OK)。存在一个基于离散 Logix 标签的预定义默认报警指示状态。设置基于离散 Logix 标签的报警的标准配置成员。可按如下方式访问报警元素：PD4SD_Tag.@Alarms.Alm_IntlkTrip.AlarmElement。
Sts_EqpFault	BOOL	不可见	不需要	输出	1 = 设备报告的设备故障。存在一个基于离散 Logix 标签的预定义默认报警指示状态。设置基于离散 Logix 标签的报警的标准配置成员。可按如下方式访问报警元素：PD4SD_Tag.@Alarms.Alm_EqpFault.AlarmElement。
Sts_RdyAck	BOOL	不可见	不需要	输出	1 = 报警待确认。
Sts_RdyReset	BOOL	可见	不需要	输出	1 = 锁定的报警或解除条件待重置。
XRdy_Acq	BOOL	不可见	不需要	输出	1 = XCmd_Acq 就绪，启用按钮。
XRdy_Rel	BOOL	不可见	不需要	输出	1 = XCmd_Rel 就绪，启用按钮。
XRdy_St0	BOOL	不可见	不需要	输出	1 = XCmd_St0 就绪，启用按钮。
XRdy_St1	BOOL	不可见	不需要	输出	1 = XCmd_St1 就绪，启用按钮。
XRdy_St2	BOOL	不可见	不需要	输出	1 = XCmd_St2 就绪，启用按钮。
XRdy_St3	BOOL	不可见	不需要	输出	1 = XCmd_St3 就绪，启用按钮。
XRdy_Reset	BOOL	不可见	不需要	输出	1 = XCmd_Reset 就绪，启用按钮。
XRdy_ResetAckAll	BOOL	不可见	不需要	输出	1 = XCmd_ResetAckAll 就绪，启用按钮。
Val_Owner	DINT	不可见	不需要	输出	当前对象宿主 ID，0 = 未拥有。

专用输入成员	数据类型	说明
CmdSrc	P_COMMAND_SOURCE	命令源选择。
MCmd_Acq	BOOL	用于获取维护命令源的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_Bypass	BOOL	用于绕过所有可绕过的互锁和许可的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_Check	BOOL	用于移除旁路并检查所有互锁和许可的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_IS	BOOL	用于选择“服务中”的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_OoS	BOOL	用于选择“停用”的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_Physical	BOOL	用于选择物理设备操作的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_Rel	BOOL	用于释放维护命令源的维护命令。该指令自动清除该操作数。 默认值为假。
MCmd_Virtual	BOOL	用于选择虚拟设备操作的维护命令。该指令自动清除该操作数。 默认值为假。
OCmd_Lock	BOOL	用于选择操作员已锁定命令源并不允许程序的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_Normal	BOOL	用于选择正常命令源的操作员命令（操作员或程序）。该指令自动清除该操作数。 默认值为假。
OCmd_Oper	BOOL	用于选择操作员（未锁定）命令源的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_Prog	BOOL	用于选择程序（未锁定）命令源的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_Reset	BOOL	用于重置已去除的锁定和已返回到正常的锁定报警的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_ResetAckAll	BOOL	用于确认所有报警并重置已锁定的报警和解除条件的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_St0	BOOL	用于将设备设置为状态 0 的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_St1	BOOL	用于将设备设置为状态 1 的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_St2	BOOL	用于将设备设置为状态 2 的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_St3	BOOL	用于将设备设置为状态 3 的操作员命令。该指令自动清除该操作数。 默认值为假。
OCmd_Unlock	BOOL	用于解锁操作员命令源并允许程序获取的操作员命令。该指令自动清除该操作数。 默认值为假。

专用输出成员	数据类型	说明
HMI_BusObjIndex	DINT	总线数组中该对象的索引，供 HMI 显示使用。
HMI_eCmdState	SINT	设备目标状态：0 = 无，1 = 状态 0，2 = 状态 1，3 = 状态 2，4 = 状态 3。
HMI_St0PermOK	BOOL	1 = 许可正常 (OK)，可以进入状态 0。
HMI_St1PermOK	BOOL	1 = 许可正常 (OK)，可以进入状态 1。
HMI_St2PermOK	BOOL	1 = 许可正常 (OK)，可以进入状态 2。
HMI_St3PermOK	BOOL	1 = 许可正常 (OK)，可以进入状态 3。
MRdy_Acq	BOOL	1 = MCmd_Acq 就绪，启用 HMI 按钮。
MRdy_Bypass	BOOL	1 = MCmd_Bypass 就绪，启用 HMI 按钮。
MRdy_Check	BOOL	1 = MCmd_Check 就绪，启用 HMI 按钮。
MRdy_IS	BOOL	1 = MCmd_IS 就绪，启用 HMI 按钮。
MRdy_OoS	BOOL	1 = MCmd_OoS 就绪，启用 HMI 按钮。
MRdy_Physical	BOOL	1 = MCmd_Physical 就绪，启用 HMI 按钮。
MRdy_Rel	BOOL	1 = MCmd_Rel 就绪，启用 HMI 按钮。
MRdy_Virtual	BOOL	1 = MCmd_Virtual 就绪，启用 HMI 按钮。
ORdy_Lock	BOOL	1 = OCmd_Lock 就绪，启用 HMI 按钮。
ORdy_Normal	BOOL	1 = OCmd_Normal 就绪，启用 HMI 按钮。
ORdy_Oper	BOOL	1 = OCmd_Oper 就绪，启用 HMI 按钮。
ORdy_Prog	BOOL	1 = OCmd_Prog 就绪，启用 HMI 按钮。
ORdy_Reset	BOOL	1 = OCmd_Reset 就绪，启用 HMI 按钮。
ORdy_ResetAckAll	BOOL	1 = OCmd_ResetAckAll 就绪，启用 HMI 按钮。
ORdy_St0	BOOL	1 = OCmd_St0 就绪，启用 HMI 按钮。
ORdy_St1	BOOL	1 = OCmd_St1 就绪，启用 HMI 按钮。
ORdy_St2	BOOL	1 = OCmd_St2 就绪，启用 HMI 按钮。
ORdy_St3	BOOL	1 = OCmd_St3 就绪，启用 HMI 按钮。
ORdy_Unlock	BOOL	1 = OCmd_Unlock 就绪，启用 HMI 按钮。

公共 InOut 成员	数据类型	FBD 默认可见性	需要 FBD 接线	用途	说明
BusObj	BUS_OBJ	可见	必需	InOut	总线组件。

成员	数据类型	说明
Inp_Cmd	DINT	用于声明命令的输入
Out_Cmd	DINT	产生的命令
Inp_CmdLLH	DINT	水平常高命令的输入
Out_CmdLLH	DINT	产生的线路水平高命令
Inp_Sts	DINT	用于声明状态的输入
Out_Sts	DINT	产生的状态
Inp_CmdAck	DINT	用于声明命令确认的输入
Out_CmdAck	DINT	产生的命令确认
Inp_SeverityMax	DINT	输入：最大报警严重性
Out_SeverityMax	DINT	最大报警严重性的产生
Cfg_CmdMask	DINT	命令的传播掩码
Cfg_CmdLLHMask	DINT	线路水平高命令的传播掩码
Cfg_StsMask	DINT	状态的传播掩码
Ref_Index	DINT	总线数组索引

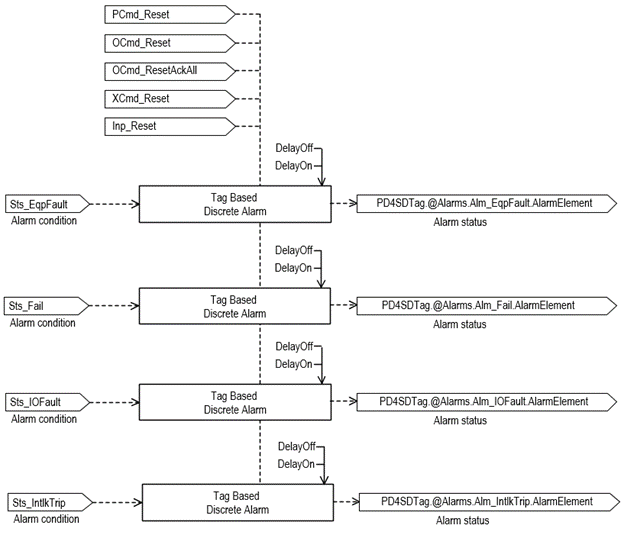

成员	报警名称	说明
Sts_IntlkTrip	Alm_IntlkTrip	设备已保持在或设置为状态 0，互锁不正常 (OK)。
Sts_IOFault	Alm_IOFault	I/O 故障。
Sts_Fail	Alm_Fail	设备故障。
Sts_EqpFault	Alm_EqpFault	设备故障。

当发生互锁非正常 (OK) 条件且设备未处于状态 0 时，引发互锁脱扣报警。当发生互锁脱扣时，可以将设备配置为受控进入状态 0。如果互锁未被绕过，则可绕过互锁或不可绕过互锁的非正常 (OK) 状态将引发互锁脱扣。如果互锁被绕过，则只有不可绕过互锁非正常 (OK) 状态将引发互锁脱扣。
当 Inp_IOFault 输入为真时，引发输入/输出 (I/O) 故障报警。该输入通常用于向指令表明其输入/输出 (I/O) 发生通信故障。如果将“输入/输出 (I/O) 故障”配置为去除故障，则设备将转换为状态 0 并保持该该状态，直到故障清除且设备复位。
当 Inp_EqpFault 输入为真时，引发设备故障报警。如果将“设备故障”配置为去除故障，则设备将转换为状态 0 并保持该状态，直到故障清除且设备复位。
当命令设备进入某个状态，但设备反馈在配置的故障时间内并未确认设备确实处于该状态时，引发此报警。如果将“故障”配置为去除故障，则设备将转换为状态 0 并保持该状态，直到故障清除且设备复位。

OCmd_St0
OCmd_St1
OCmd_St2
OCmd_St3

说明
图形符号的标签
用于 HMI 面板调用的显示库
指令名称
区域名称
URL 链接
具有更多信息的对象的导航
状态 0 至 3 的命令标签
状态 0 至 3 的目标状态标签
互锁脱扣报警的名称
输入/输出 (I/O) 故障报警的名称
位置故障报警的名称
锁定故障报警的名称

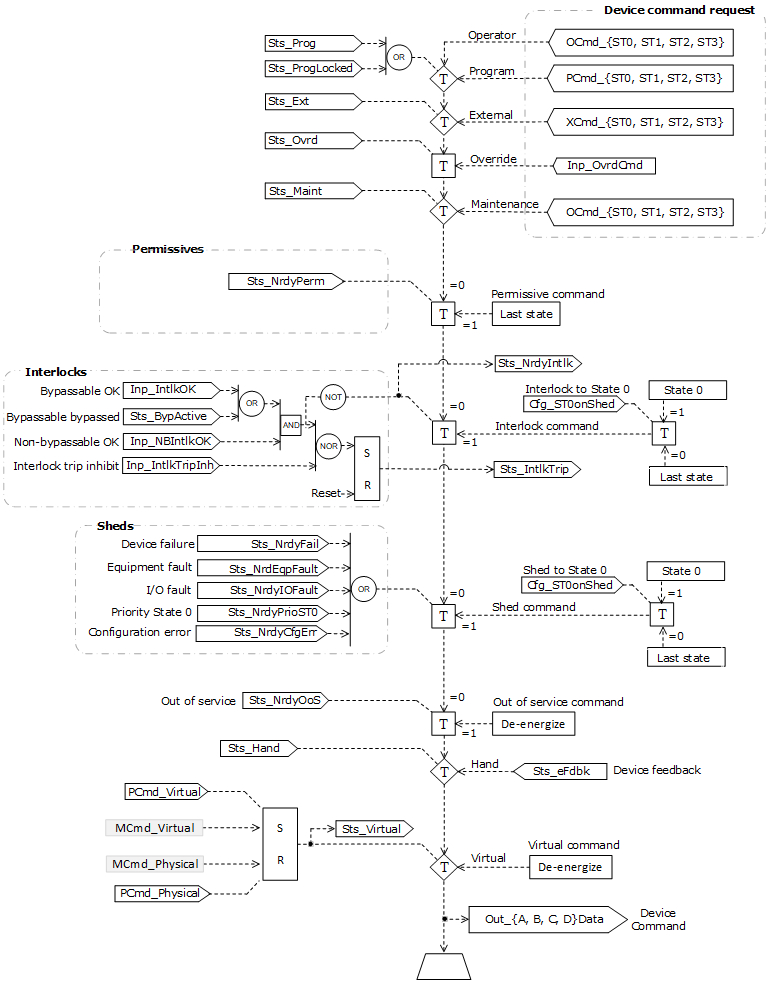

命令源	说明
手控	硬接线逻辑或指令之外的其他逻辑用于控制设备。该指令会跟踪设备的状态，以便平滑过渡回其他命令源之一。 这是优先级最高的命令源。
停用	指示指令处于禁用状态。不接受来自任何源的设备命令和设置。
维护	维护对设备进行控制，取代操作员、程序、外部和覆盖控制。接受来自 HMI 的操作员命令和设置。
覆盖	优先级逻辑对设备进行控制，取代操作员、程序和外部控制。接受覆盖输入 (Inp_Ovrd)。
外部	外部逻辑（例如，现场导向控制或上游 SCADA）控制设备。接受外部命令 (XCmd_)。
程序已锁定	程序逻辑对设备进行控制。接受程序命令 (PCmd_)。操作员无法从程序获取控制权。覆盖无法从程序获取控制权，除非 Cfg_OvrdOverLock = 1。
程序	程序逻辑对设备进行控制。接受程序命令 (PCmd_)。
操作员已锁定	操作员对设备进行控制。接受来自 HMI 的操作员命令 (OCmd_)。程序无法从操作员获取控制权。覆盖无法从操作员获取控制权，除非 Cfg_OvrdOverLock = 1。
运算符	操作员对设备进行控制。接受来自 HMI 的操作员命令 (OCmd_)。这是优先级最低的命令源。

存在维护停用
存在维护
存在外部
存在程序（已解锁）
存在程序（已锁定）
存在操作员（已解锁）
存在操作员（已锁定）
PCmd_Lock 用作级别（1 = 锁定，0 = 解锁）

可编程实体（完全驻留于处理环境中），或
外部接口实体（在处理环境外部并异步发出命令和参数）。

Oper
OperLocked
Prog
ProgLocked

外部
覆盖
维护
停用
服务中
手控

条件/状态	执行的操作
预扫描	放弃首次扫描前收到的任何命令。设备已断电。
指令首次运行	放弃首次扫描前收到的任何命令。将设备视为从手控模式返回：根据从设备接收到的位置反馈设置指令状态。如果设备没有位置反馈或位置反馈无效，则设备将设置为“未知/加电”状态。
梯级输入条件为假	处理方式与通过命令停用设备时相同。设备输出断电，设备命令源在 HMI 上显示为程序停用。将清除所有报警。梯级输出条件仍旧为假。
梯级输入条件为真	将梯级输出条件设置为梯级输入条件。 指令执行。
后扫描	梯级输出条件设置为假。

条件/状态	执行的操作
预扫描	放弃首次扫描前收到的任何命令。设备已断电。
指令首次运行	放弃首次扫描前收到的任何命令。将设备视为从手控模式返回：根据从设备接收到的位置反馈设置指令状态。如果设备没有位置反馈或位置反馈无效，则设备将设置为“未知/加电”状态。
指令首次扫描	请参阅“功能块图”表中的“指令首次运行”行。
EnableIn 为假	处理方式与通过命令停用设备时相同。设备输出断电，设备命令源在 HMI 上显示为程序停用。将清除所有报警。EnableOut 设置为假。
EnableIn 为真	EnableOut 设置为真。 指令执行。
后扫描	EnableIn 和 EnableOut 位设置为假。

条件/状态	执行的操作
预扫描	请参阅“功能块图”表中的“预扫描”行。
指令首次运行	请参阅“功能块图”表中的“指令首次运行”行。
EnableIn 为真	请参阅“功能块图”表中的“EnableIn 为真”行。
后扫描	请参阅“功能块图”表中的“后扫描”行。

	输出		反馈
	写入	值	必需	状态
	是	1	否
	是	0	是	0
	是	0	是	0
	是	0	是	0

	输出		反馈
	写入	值	必需	状态
A	是	0	否
B	是	1	是	1
C	是	0	是	0
D	是	0	是	0

	输出		反馈
	写入	值	必需	状态
A	是	0	否
B	是	0	是	0
C	是	1	是	1
D	是	0	是	0

	输出		反馈
	写入	值	必需	状态
A	是	0	否
B	是	0	是	0
C	是	0	是	0
D	是	1	是	1

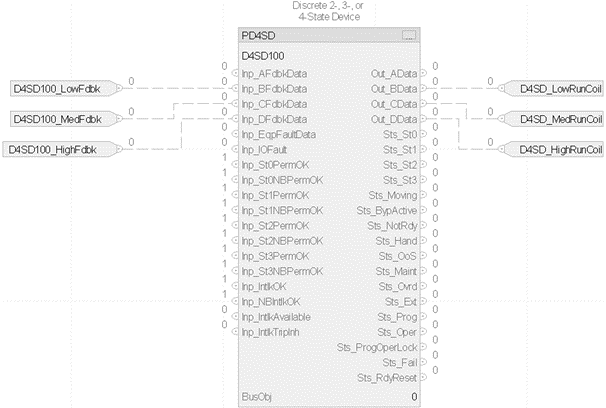

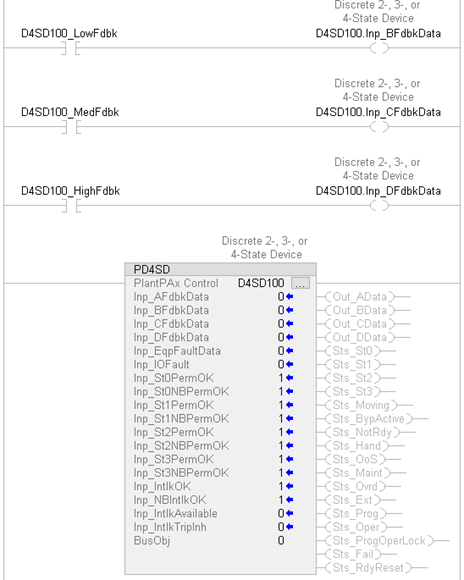

D4SD100.Inp_BFdbkData:=D4SD100_LowFdbk

D4SD100.Inp_CFdbkData:=D4SD100_MedFdbk

D4SD100.Inp_DFdbkData:=D4SD100_HighFdbk

PD4SD(D4SD100, 0);

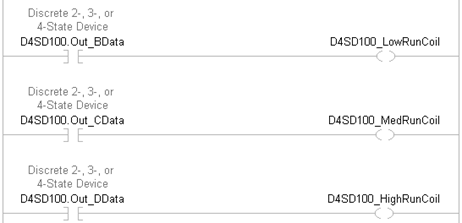

D4SD100_LowRunCoil:=D4SD100.Out_BData;

D4SD100_MedRunCoil:=D4SD100.Out_CData;

D4SD100_HighRunCoil:=D4SD100.Out_DData;
