过程模拟 HART (PAH)

此信息适用于 CompactLogix 5380P、ControlLogix 5580P 和 ControlLogix 5590P 控制器。

过程模拟 HART (PAH) 指令用于为智能模拟设备提供 HART 数字数据，并提供该设备的模拟输入 (PAI) 或模拟输出 (PAO) 指令。它提供：

以工程单位表示的 HART 动态变量（PV、SV、TV 和 QV）值和变量状态，以及设备模拟回路电流的数字值（以毫安 DC 为单位）。

模拟范围（最小值，4 mA；最大值，20 mA）。

模拟计量单位。

设备信息，如标签和说明文本。

附加设备状态（HART“命令 48 附加状态”位数组）。

根据设置的命令 48 位查找诊断消息和严重性（适用于数组中找到的前三个诊断消息）。

通过 HART 从设备接收的附加状态信息，例如现场设备状态位。

可用语言

梯形图

功能块图

结构化文本

PAH(PAH_tag, Ref_HARTData, Ref_DiagTable, Ref_UnitsTable)

操作数

重要提示: 以下情况下会导致运行出现意外：

输出标签操作数被覆盖。

结构操作数的成员被覆盖。

除非另外指定，否则结构操作数由多条指令共用。

指令中混用数据类型时，需遵从相关的数据转换规则。请参阅数据转换。

配置操作数

操作数	类型	格式	说明
PlantPAx ControlPlantPAx Control	P_ANALOG_HART	标签	指令正确运行所需的数据结构。
Ref_HARTData	PAX_HART_DEVICE:I:0	标签	PlantPAx 的 HART 设备数据。
Ref_DiagTable	P_HART_CODE_DESC_STATUS[2]	标签	诊断位数查找表（到消息和状态）。
Ref_UnitsTable	RAC_CODE_DESCRIPTION[2]	标签	测量单位代码查找表（到单位文本）。

PAX_HART_DEVICE:I:0 data type 与高度集成的 HART 模块（如 5094-IF8IH）的 Add-On 配置文件相关联。

P_ANALOG_HART 结构

公共成员是可通过编程方式访问的标准可见标签成员。专用隐藏成员用于 HMI 面板中，无法通过编程方式访问。专用成员在公共成员后面的单独表中列出。

公共输入成员	数据类型	FBD 默认可见性	需要 FBD 接线	用途	说明
EnableIn	BOOL	不可见	不需要	输入	启用输入。梯形图：对应于梯级条件。默认值为真。
Inp_InitializeReq	BOOL	不可见	不需要	输入	1 = 请求初始化指令。指令通常在首次运行时进行初始化。使用此请求重新初始化。该指令自动清除该操作数。默认值为真。
Cfg_HasHARTPV	BOOL	不可见	不需要	输入	1 = 具有 HART 数字 PV，显示在面板上；0 = 未使用 HART 数字 PV。默认值为假。
Cfg_HasHARTSV	BOOL	不可见	不需要	输入	1 = 具有 HART 数字 SV，显示在面板上；0 = 未使用 HART 数字 SV。默认值为假。
Cfg_HasHARTTV	BOOL	不可见	不需要	输入	1 = 具有 HART 数字 TV，显示在面板上；0 = 未使用 HART 数字 TV。默认值为假。
Cfg_HasHARTQV	BOOL	不可见	不需要	输入	1 = 具有 HART 数字 QV，显示在面板上；0 = 未使用 HART 数字 QV。默认值为假。
Cfg_UseHARTVarSts	BOOL	不可见	不需要	输入	1 = 使用 HART 通信状态生成 SrcQ，0 = 假定良好。默认值为真。
Cfg_UseHARTText	BOOL	不可见	不需要	输入	1 = 使用从 HART 设备接收的文本，0 = 使用文本的扩展属性。默认值为假。
Cfg_HARTPVDecPlcs	SINT	不可见	不需要	输入	HART PV 显示的小数位数。有效值 = 0、1、2、3、4、5、6。默认值为 2。
Cfg_HARTSVDecPlcs	SINT	不可见	不需要	输入	HART SV 显示的小数位数。有效值 = 0、1、2、3、4、5、6。默认值为 2。
Cfg_HARTTVDecPlcs	SINT	不可见	不需要	输入	HART TV 显示的小数位数。有效值 = 0、1、2、3、4、5、6。默认值为 2。
Cfg_HARTQVDecPlcs	SINT	不可见	不需要	输入	HART QV 显示的小数位数。有效值 = 0、1、2、3、4、5、6。默认值为 2。
Cfg_HasMoreObj	BOOL	不可见	不需要	输入	1 = 通知 HMI 一个具有更多信息的对象可用于导航。默认值为假。
Cfg_HasNav	BOOL	不可见	不需要	输入	1 = 通知 HMI 相关的模拟输入或输出对象可用于导航。默认值为假。
Set_VirtualHARTPV	REAL	不可见	不需要	输入	虚拟中使用的 HART PV（Sts_Virtual = 1 时）（PV 工程单位）。默认值为 0.0。
Set_VirtualHARTSV	REAL	不可见	不需要	输入	虚拟中使用的 HART SV（Sts_Virtual = 1 时）（SV 工程单位）。默认值为 0.0。
Set_VirtualHARTTV	REAL	不可见	不需要	输入	虚拟中使用的 HART TV（Sts_Virtual = 1 时）（TV 工程单位）。默认值为 0.0。
Set_VirtualHARTQV	REAL	不可见	不需要	输入	虚拟中使用的 HART QV（Sts_Virtual = 1 时）（QV 工程单位）。默认值为 0.0。
PCmd_Virtual	BOOL	不可见	不需要	输入	用于选择虚拟（仿真）设备操作的程序命令。该指令自动清除该操作数。默认值为假。
PCmd_Physical	BOOL	不可见	不需要	输入	用于选择物理（非仿真）设备操作的程序命令。该指令自动清除该操作数。默认值为假。

公共输出成员	数据类型	FBD 默认可见性	需要 FBD 接线	用途	说明
EnableOut	BOOL	不可见	不需要	输出	此输出状态始终反映 EnableIn 输入状态。
Val_HARTPV	REAL	可见	不需要	输出	数字 HART PV 值，以 PV 工程单位表示（如已使用，则为替代后）。
Val_HARTSV	REAL	可见	不需要	输出	数字 HART SV 值，以 SV 工程单位表示（如已使用，则为替代后）。
Val_HARTTV	REAL	可见	不需要	输出	数字 HART TV 值，以 TV 工程单位表示（如已使用，则为替代后）。
Val_HARTQV	REAL	可见	不需要	输出	数字 HART QV 值，以 QV 工程单位表示（如已使用，则为替代后）。
Val_HARTLoopCurrent	REAL	可见	不需要	输出	回路电流的数字 HART 值，以毫安为单位。
Val_InpRawMinFromHART	REAL	不可见	不需要	输出	HART 模块的模拟输入未标定信号最小值（以模块为单位）。
Val_InpRawMaxFromHART	REAL	不可见	不需要	输出	HART 模块的模拟输入未标定信号最大值（以模块为单位）。
Val_PVEUMinFromHART	REAL	不可见	不需要	输出	HART 设备的模拟输入标定范围最小值（以工程单位表示）。
Val_PVEUMaxFromHART	REAL	不可见	不需要	输出	HART 设备的模拟输入标定范围最大值（以工程单位表示）。
Sts_eHARTDiagCode1	INT	不可见	不需要	输出	HART 诊断代码 #1（命令 48 中的位数，255 = 无）。
Sts_eHARTDiagCode2	INT	不可见	不需要	输出	HART 诊断代码 #2（命令 48 中的位数，255 = 无）。
Sts_eHARTDiagCode3	INT	不可见	不需要	输出	HART 诊断代码 #3（命令 48 中的位数，255 = 无）。
Sts_bHARTDiagSts	SINT	不可见	不需要	输出	总体 HART 诊断状态， .0 = 信息， .1 = 需要维护， .2 = 不合格， .3 = 功能检查， .4 = 失败。
Sts_bHARTDiagSts1	SINT	不可见	不需要	输出	HART 诊断代码 #1 的诊断状态， .0 = 信息， .1 = 需要维护， .2 = 不合格， .3 = 功能检查， .4 = 失败。
Sts_bHARTDiagSts2	SINT	不可见	不需要	输出	HART 诊断代码 #2 的诊断状态， .0 = 信息， .1 = 需要维护， .2 = 不合格， .3 = 功能检查， .4 = 失败。
Sts_bHARTDiagSts3	SINT	不可见	不需要	输出	HART 诊断代码 #3 的诊断状态， .0 = 信息， .1 = 需要维护， .2 = 不合格， .3 = 功能检查， .4 = 失败。
Sts_Initialized	BOOL	不可见	不需要	输出	1 = 指令已初始化。使用 Inp_InitializeReq 重新初始化。
Sts_Virtual	BOOL	不可见	不需要	输出	1 = 使用虚拟 PV 代替设备的输入 (Inp_PVData) 来计算输出。0 = 指令使用输入参数 Inp_PVData 计算输出。Sts_Virtual 是 Inp_Virtual 的副本。
Sts_ConnectionFault	BOOL	不可见	不需要	输出	1 = HART 数据输入连接故障，0 = 连接正常 (OK)。
Sts_DvcMalfunction	BOOL	不可见	不需要	输出	1 = HART 设备报告自身故障。
Sts_CurrentSaturated	BOOL	不可见	不需要	输出	1 = HART 报告模拟电流受限。
Sts_CurrentFixed	BOOL	不可见	不需要	输出	1 = 回路电流通过 HART 命令设置为固定值。
Sts_CurrentMismatch	BOOL	不可见	不需要	输出	1 = 通过 HART 报告的回路电流与模拟信号不匹配。
Sts_DiagnosticActive	BOOL	不可见	不需要	输出	1 = HART 数据输入诊断处于活动状态。
Val_DiagnosticSeqCount	SINT	不可见	不需要	输出	HART 数据输入诊断序列（诊断数据中每次更改，重叠）计数。
SrcQ_IO	SINT	不可见	不需要	输出	主输入或输出的源和质量（枚举）： 0 = 良好，畅通，确认良好 1 = 良好，畅通，假定良好， 2 = 良好，无反馈，假定良好， 8 = 测试，虚拟化， 9 = 测试，回路， 10 = 测试，手动输入， 16 = 不确定，畅通，不合格， 17 = 不确定，在设备或总线端替代， 18 = 不确定，在指令端替代， 19 = 不确定，使用最后一个已知良好值， 20 = 不确定，使用替代值， 32 = 不良，信号故障， 33 = 不良，通道故障， 34 = 不良，模块或通信故障， 35 = 不良，配置无效
SrcQ	SINT	不可见	不需要	输出	主值或状态的源和质量（枚举）： 0 = 良好，畅通，确认良好 1 = 良好，畅通，假定良好， 2 = 良好，无反馈，假定良好， 8 = 测试，虚拟化， 9 = 测试，回路， 10 = 测试，手动输入， 16 = 不确定，畅通，不合格， 17 = 不确定，在设备或总线端替代， 18 = 不确定，在指令端替代， 19 = 不确定，使用最后一个已知良好值， 20 = 不确定，使用替代值， 32 = 不良，信号故障， 33 = 不良，通道故障， 34 = 不良，模块或通信故障， 35 = 不良，配置无效
SrcQ_HARTPV	SINT	不可见	不需要	输出	HART 数字 PV 的源和质量（枚举）： 0 = 良好，畅通，确认良好 1 = 良好，畅通，假定良好， 2 = 良好，无反馈，假定良好， 8 = 测试，虚拟化， 9 = 测试，回路， 10 = 测试，手动输入， 16 = 不确定，畅通，不合格， 17 = 不确定，在设备或总线端替代， 18 = 不确定，在指令端替代， 19 = 不确定，使用最后一个已知良好值， 20 = 不确定，使用替代值， 32 = 不良，信号故障， 33 = 不良，通道故障， 34 = 不良，模块或通信故障， 35 = 不良，配置无效
SrcQ_HARTSV	SINT	不可见	不需要	输出	HART 数字 SV 的源和质量（枚举）： 0 = 良好，畅通，确认良好 1 = 良好，畅通，假定良好， 2 = 良好，无反馈，假定良好， 8 = 测试，虚拟化， 9 = 测试，回路， 10 = 测试，手动输入， 16 = 不确定，畅通，不合格， 17 = 不确定，在设备或总线端替代， 18 = 不确定，在指令端替代， 19 = 不确定，使用最后一个已知良好值， 20 = 不确定，使用替代值， 32 = 不良，信号故障， 33 = 不良，通道故障， 34 = 不良，模块或通信故障， 35 = 不良，配置无效
SrcQ_HARTTV	SINT	不可见	不需要	输出	HART 数字 TV 的源和质量（枚举）： 0 = 良好，畅通，确认良好 1 = 良好，畅通，假定良好， 2 = 良好，无反馈，假定良好， 8 = 测试，虚拟化， 9 = 测试，回路， 10 = 测试，手动输入， 16 = 不确定，畅通，不合格， 17 = 不确定，在设备或总线端替代， 18 = 不确定，在指令端替代， 19 = 不确定，使用最后一个已知良好值， 20 = 不确定，使用替代值， 32 = 不良，信号故障， 33 = 不良，通道故障， 34 = 不良，模块或通信故障， 35 = 不良，配置无效
SrcQ_HARTQV	SINT	不可见	不需要	输出	HART 数字 QV 的源和质量（枚举）： 0 = 良好，畅通，确认良好 1 = 良好，畅通，假定良好， 2 = 良好，无反馈，假定良好， 8 = 测试，虚拟化， 9 = 测试，回路， 10 = 测试，手动输入， 16 = 不确定，畅通，不合格， 17 = 不确定，在设备或总线端替代， 18 = 不确定，在指令端替代， 19 = 不确定，使用最后一个已知良好值， 20 = 不确定，使用替代值， 32 = 不良，信号故障， 33 = 不良，通道故障， 34 = 不良，模块或通信故障， 35 = 不良，配置无效
SrcQ_HARTLoopCurrent	SINT	不可见	不需要	输出	HART 回路电流值的源和质量（枚举）： 0 = 良好，畅通，确认良好 1 = 良好，畅通，假定良好， 2 = 良好，无反馈，假定良好， 8 = 测试，虚拟化， 9 = 测试，回路， 10 = 测试，手动输入， 16 = 不确定，畅通，不合格， 17 = 不确定，在设备或总线端替代， 18 = 不确定，在指令端替代， 19 = 不确定，使用最后一个已知良好值， 20 = 不确定，使用替代值， 32 = 不良，信号故障， 33 = 不良，通道故障， 34 = 不良，模块或通信故障， 35 = 不良，配置无效
Sts_eSts	SINT	不可见	不需要	输出	设备已确认状态： 0 = 畅通， 1 = 诊断信息， 2 = 需要维护， 3 = 不合格（不确定）， 4 = 功能检查（替代）， 5 = 故障， 6 = HART 通信丢失， 7 = 虚拟化。
Sts_eFault	INT	不可见	不需要	输出	设备故障状态： 0 = 无， 1 = 动态变量不良， 2 = 设备诊断表明故障， 3 = HART 通信丢失， 4 = 模块连接故障， 5 = 设备报告故障。
Val_HARTRevision	SINT	不可见	不需要	输出	从设备接收的 HART 规范主版本。

专用输入成员	数据类型	说明
MCmd_Physical	BOOL	用于选择物理（非仿真）设备操作的维护命令。该指令自动清除该操作数。默认值为假。
MCmd_Virtual	BOOL	用于选择虚拟（仿真）设备操作的维护命令。该指令自动清除该操作数。默认值为假。

专用输出成员	数据类型	说明
MRdy_Physical	BOOL	1 = MCmd_Physical 就绪，启用 HMI 按钮。
MRdy_Virtual	BOOL	1 = MCmd_Virtual 就绪，启用 HMI 按钮。
Sts_sHARTDesc	String_16	来自 HART 设备的说明文本。
Sts_sHARTDiagMsg1	String_32	HART 设备诊断消息 #1。
Sts_sHARTDiagMsg2	String_32	HART 设备诊断消息 #2。
Sts_sHARTDiagMsg3	String_32	HART 设备诊断消息 #3。
Sts_sHARTPVEU	String_16	HART 数字 PV 工程单位的文本。
Sts_sHARTQVEU	String_16	HART 数字 QV 工程单位的文本。
Sts_sHARTSVEU	String_16	HART 数字 SV 工程单位的文本。
Sts_sHARTTag	String_32	HART 设备的标签文本。
Sts_sHARTTVEU	String_16	HART 数字 TV 工程单位的文本。
Sts_sPVEU	String_16	模拟 PV 工程单位的文本。

公共 InOut 成员	数据类型	FBD 默认可见性	需要 FBD 接线	用途	说明
Ref_HARTData	PAX_HART_DEVICE:I:0	可见	必需	InOut	来自输入/输出 (I/O) 模块组件的 HART 数据。
Ref_DiagTable	P_HART_CODE_DESC_STATUS[2]	可见	必需	InOut	诊断位数查找表（到消息和状态）。
Ref_UnitsTable	RAC_CODE_DESCRIPTION[2]	可见	必需	InOut	测量单位代码查找表（到单位文本）。

PAX_HART_DEVICE:I:O 结构

PAX_HART_DEVICE:I:O 结构是高度集成的 HART 输入/输出 (I/O) 模块使用的输入汇编子类型，用于提供此指令所需的全部 HART 数据：

成员	数据类型	说明
RunMode	BOOL	始终为 0，未被此指令使用
ConnectionFaulted	BOOL	与输入/输出 (I/O) 模块的网络连接已丢失
DiagnosticActive	BOOL	输入/输出 (I/O) 模块至少有一个可用诊断
DiagnosticSequenceCount	SINT	每次输入/输出 (I/O) 模块的诊断信息更改时，此计数就递增。该值计数到 +127，然后环回到 -128，跳过零。
CurrentSaturated	BOOL	模拟信号已达到其最小值或最大值，并不表示实际的过程变量
CurrentFixed	BOOL	模拟信号已通过命令进行固定，并不表示实际的过程变量
MoreStatusAvailable	BOOL	至少设置了一个命令 48（附加设备状态）位已，应显示诊断
CurrentMismatch	BOOL	输入/输出 (I/O) 模块报告回路电流的数字值与实际模拟回路电流明显不一致
ConfigurationChanged	BOOL	设备报告配置数据（缩放、文本、单位）已更改
Malfunction	BOOL	检测到设备报告故障
LoopCurrent	CHANNEL_AI:I:O	设备模拟回路电流 (mA DC) 的 HART 数字值
PV	CHANNEL_AI_HART:I:O	HART 动态主变量以及单位和状态
SV	CHANNEL_AI_HART:I:O	HART 动态次变量以及单位和状态
TV	CHANNEL_AI_HART:I:O	HART 动态第三变量以及单位和状态
QV	CHANNEL_AI_HART:I:O	HART 动态第四变量以及单位和状态
Static	AB_5000_HART_Static_Struct:I:O	HART“静态”数据，例如设备缩放范围、模拟信号计量单位以及用于说明和标签名称的设备文本字符串
ChDataAtSignal4	REAL	接收到 4.0 mA DC 信号时，由输入/输出 (I/O) 模块模拟通道提供的值，用于缩放相关的 PAI 或 PAO 指令
ChDataAtSignal20	REAL	接收到 20.0 mA DC 信号时，由输入/输出 (I/O) 模块模拟通道提供的值，用于缩放相关的 PAI 或 PAO 指令

P_HART_CODE_DESC_STATUS 结构

P_HART_CODE_DESC_STATUS 结构用于查找与特定命令 48 诊断位相关联的诊断文本和设备状态。设备提供了 200 位（25 字节）数据数组，其中每个位集表示特定的诊断条件。此类成员数组用于使指令显示给定位的文本说明和状态。

此参数将指令链接到外部标签，该外部标签包含指令运行所需的数据。外部标签必须为所显示的数据类型，也可以为 NULL。如果为 NULL，则不执行诊断位查找功能。

成员	数据类型	说明
Code	DINT	诊断代码。这是 HART 命令 48（附加设备状态）返回的 200 位数组中的诊断位编号（0 到 199），如果未设置诊断位，则为 -1。
Desc	STRING_32	诊断文本。
bSts	SINT	设备状态（位映射）： .0 = 信息 .1 = 需要维护 .2 = 不合格 .3 = 功能检查 .4 = 失败

RAC_CODE_DESCRIPTION[x] 结构

RAC_CODE_DESCRIPTION[x] 结构是由工程单位代码数字和相应工程单位文本对组成的数组，用作查找表。指令会在表中搜索从设备接收到的工程单位代码，并显示变量的相应工程单位文本。此参数将指令链接到外部标签，该外部标签包含指令运行所需的数据。外部标签必须为所显示的数据类型，也可以为 NULL。如果为 NULL，则不执行单位代码查找功能。

成员	数据类型	说明
Code	DINT	为其查找说明的代码。
Desc	STRING	给定代码的说明。

操作

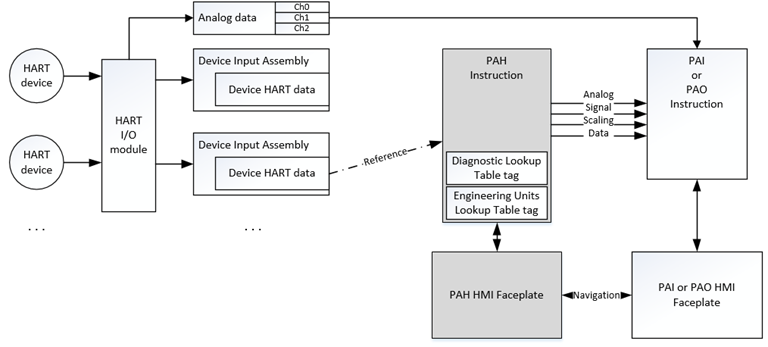

下图展示了 PAH 指令的功能：

虚拟化

虚拟化可用于指令测试和操作员培训。使用程序命令 PCmd_Virtual 或维护命令 MCmd_Virtual 执行命令虚拟操作。完成虚拟操作后，使用程序命令 PCmd_Physical 或维护命令 MCmd_Physical 恢复正常物理设备操作。

虚拟化处于活动状态时，使用虚拟值设置（Set_VirtualPV 等）来设置 PAH 指令的输出动态变量（PV、SV、TV、QV）值，并忽略输入/输出 (I/O) 故障。操作指令时，就像存在正在运行的 HART 过程设备一样。

初始化

指令通常在首次运行时进行初始化。通过设置 Inp_InitializeReq = 1 请求重新初始化。为了进行正确的初始化，如果在执行代码的联机编辑时添加指令，请确保默认值 Inp_InitializeReq = 1。

HMI 字符串配置

配置 HMI 面板（FT 视图）和 Logix Designer 配置对话框的字符串。字符串将设置为标签项的扩展属性。

说明

图形符号的标签

用于 HMI 面板调用的显示库

指令名称

区域名称

URL 链接

原始模拟信号的工程单位

模拟信号 PV 的工程单位

HART PV 的工程单位

HART SV 的工程单位

HART TV 的工程单位

HART QV 的工程单位

HART PV 的标签

HART SV 的标签

监控 PAH 指令

使用 PlantPAx 过程对象库中的操作员面板进行监控。

影响数学状态标志

编号

严重/轻微故障

没有特定于此指令的故障。请参见“数组索引编制”，了解关于数组索引故障的信息。

执行

梯形图

条件/状态	执行的操作
预扫描	首次扫描/首次运行时标记为初始化的指令
指令首次运行	将初始化内部数据，如指针和计时器
梯级输入条件为假	将梯级输出条件设置为梯级输入条件。指令执行。提供 HART 数据、单位和状态。
梯级输入条件为真	将梯级输出条件设置为梯级输入条件。指令执行。提供 HART 数据、单位和状态。
后扫描	梯级输出条件设置为假。

功能块图

条件/状态	执行的操作
预扫描	首次扫描/首次运行时标记为初始化的指令
指令首次运行	将初始化内部数据，如指针和计时器
指令首次扫描	将初始化内部数据，如指针和计时器
EnableIn 为假	EnableOut 设置为假。指令执行。提供 HART 数据、单位和状态。
EnableIn 为真	EnableOut 设置为真。指令执行。提供 HART 数据、单位和状态。
后扫描	EnableIn 和 EnableOut 位设置为假。

结构化文本

在结构化文本中，EnableIn 在普通扫描期间始终为真。因此，如果指令处于由逻辑激活的控制路径中，指令将会执行。

条件/状态	执行的操作
预扫描	请参阅“功能块图”表中的“预扫描”行。
指令首次运行	请参阅“功能块图”表中的“指令首次运行”行。
EnableIn 为真	请参阅“功能块图”表中的“EnableIn 为真”行。
后扫描	请参阅“功能块图”表中的“后扫描”行。

示例

在以下示例中，PAH 指令与 PAI（过程模拟输入）指令配合使用。PAI 用于处理来自 HART 模拟输入模块的模拟（4 到 20 mA DC）信号，PAH 指令用于处理从同一现场设备接收到的模拟信号覆盖的数字 HART 数据。因此，为闭环控制（未显示）提供一个模拟实时信号，为其他过程监控提供四个数字动态变量。

梯形图

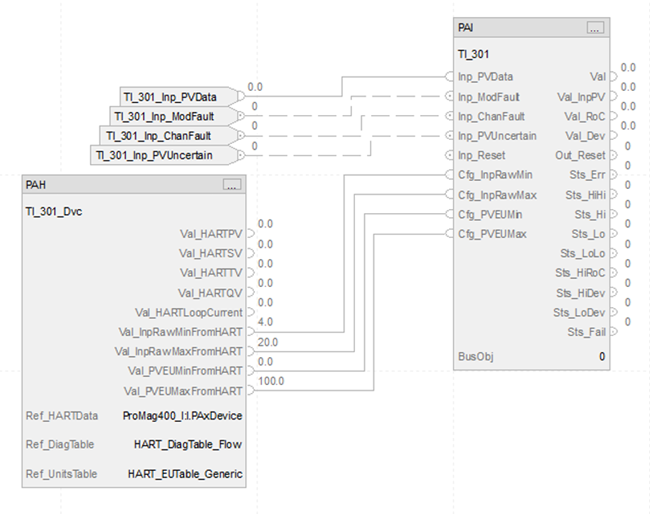

功能块图

PAH_ExampleSection_ FunctionBlockDiagram_V33

结构化文本

PAH(TI_301_Dvc, ProMag400_I:I.PAxDevice, HART_DiagTable_Flow, HART_EUTable_Generic);

TI_301.Cfg_InpRawMin:=TI_301_Dvc.Val_InpRawMinFromHART;

TI_301.Cfg_InpRawMax:=TI_301_Dvc.Val_InpRawMaxFromHART;

TI_301.Cfg_PVEUMin:=TI_301_Dvc.Val_PVEUMinFromHART;

TI_301.Cfg_PVEUMax:=TI_301_Dvc.Val_PVEUMaxFromHART;

TI_301.Inp_PVData:=TI_301_Inp_PVData;

TI_301.Inp_ModFault:=TI_301_Inp_ModFault;

TI_301.Inp_ChanFault:=TI_301_Inp_ChanFault;

TI_301.Inp_PVUncertain:=TI_301_Inp_PVUncertain;

PAI(TI_301, 0);
