MMVC 接线和编程示例
本主题介绍在应用的安全控制部分 Guard I/O 模块的接线及指令的编程方式。
本应用示例符合 ISO 13849-1 4 类标准的要求。
小贴士:
下图中未展示本应用示例的标准控制部分。

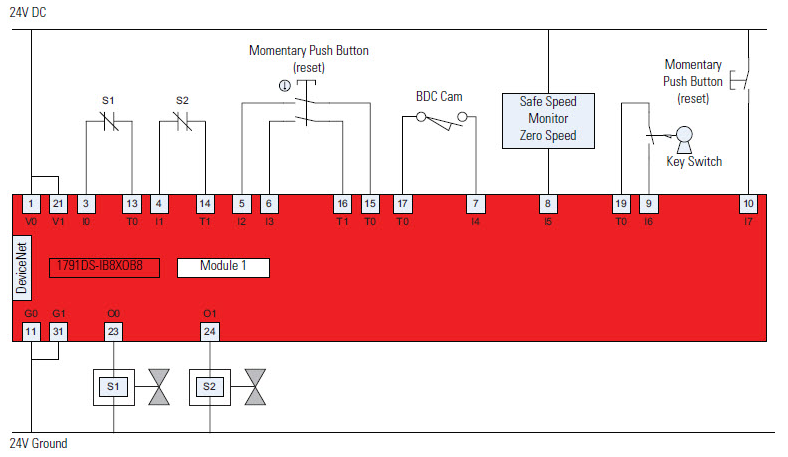

接线图

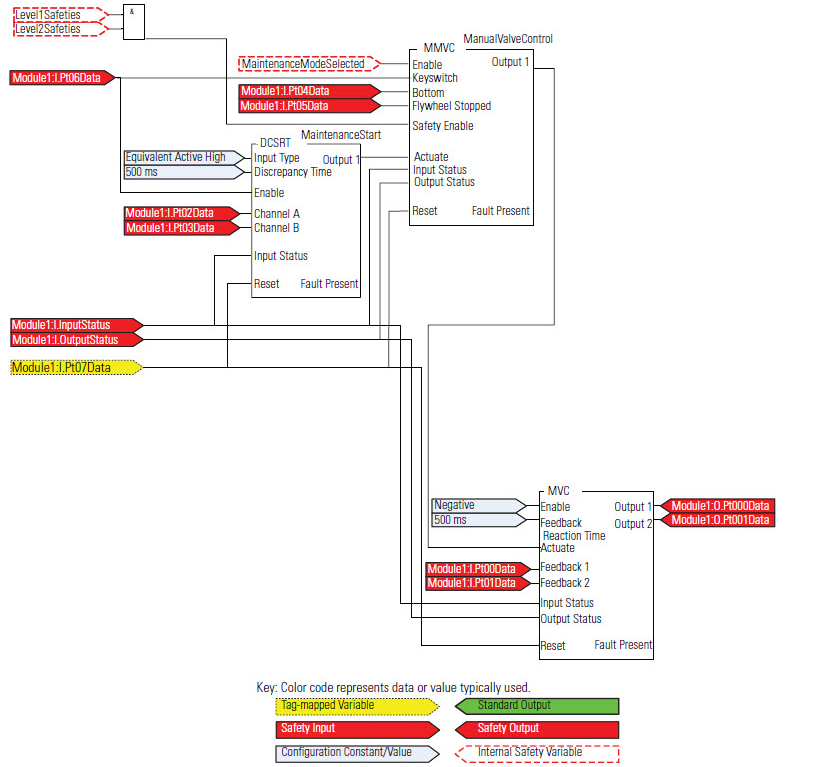

以下编程图展示了 MMVC 指令与“双通道输入启动”(DCSRT) 指令和“主阀控制”(MVC) 指令配合使用的方式。
编程图

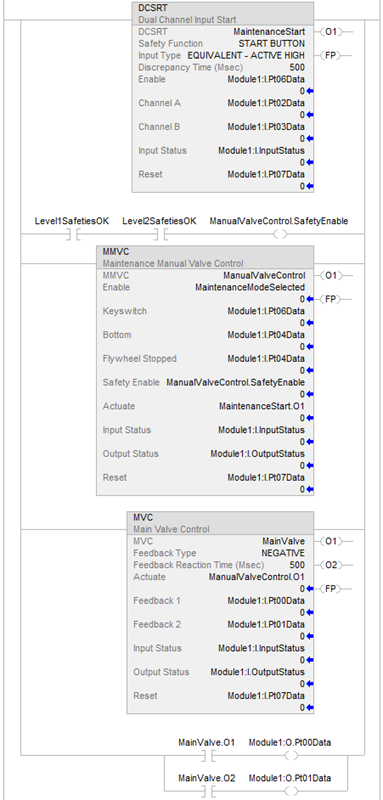

梯形图

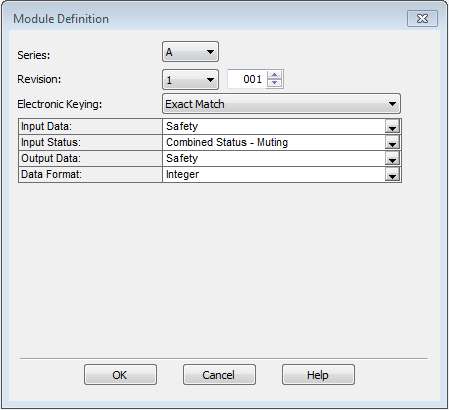

模块定义
如图所示，使用 Logix Designer 应用程序配置 Guard I/O 模块的输入和测试输出操作数。
Rockwell Automation 建议如图所示为
电子密钥
(Electronic Keying) 选择精确匹配
(Exact Match)。也可以选择兼容匹配

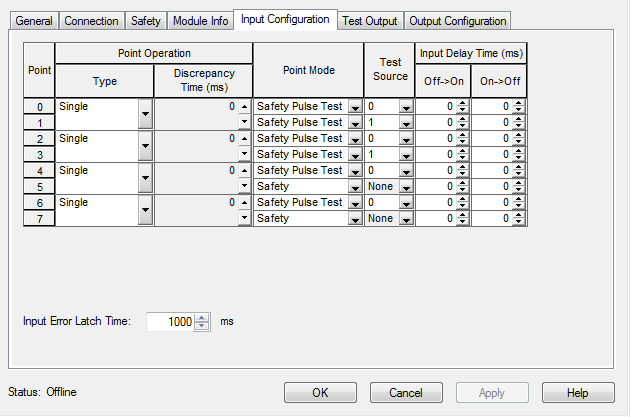

(Compatible Match)。模块输入配置

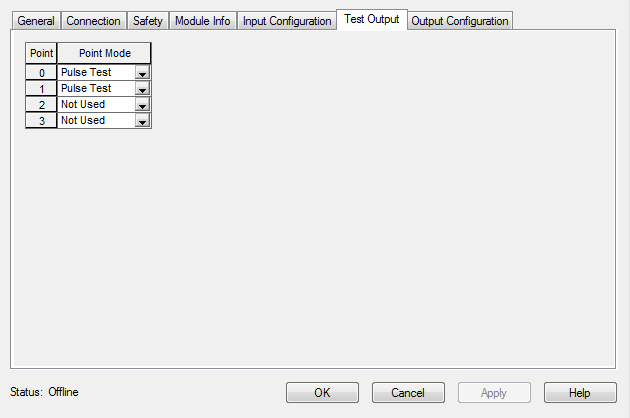

模块测试输出配置

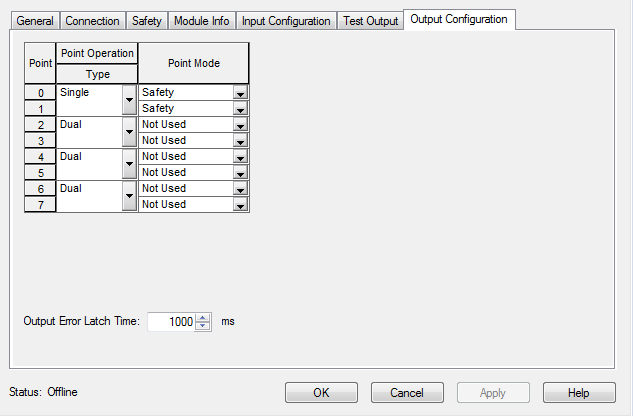

模块输出配置
