EPMS 接线与编程示例
本主题介绍在应用的安全控制部分 Guard I/O 模块和指令的接线方式。
小贴士:
下图中未展示本应用示例的标准控制部分。

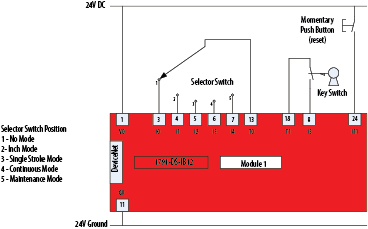

接线图

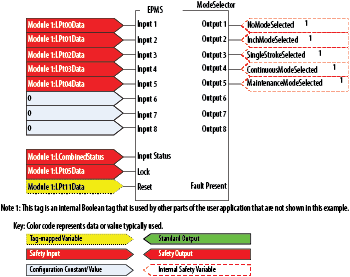

编程图
以下编程图展示此指令的输入和输出。

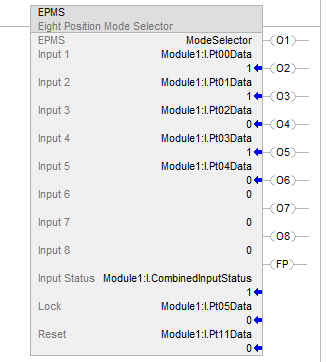

梯形图

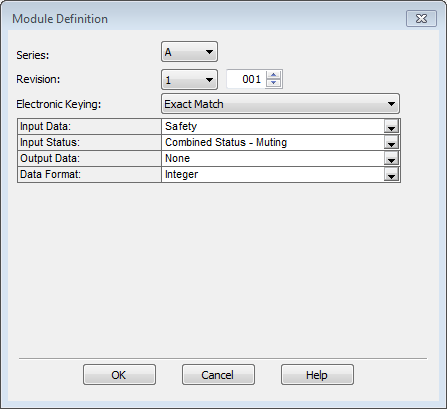

模块定义
下面几个部分将通过示例说明如何使用编程软件设置
Guard I/O
模块的配置操作数。
Rockwell Automation 建议如图所示为
电子密钥
(Electronic Keying) 选择精确匹配
(Exact Match)。也可以选择兼容
匹配

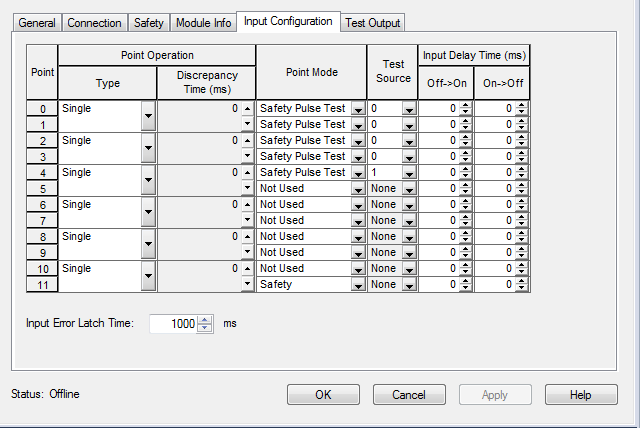

(Compatible Match)。模块输入配置

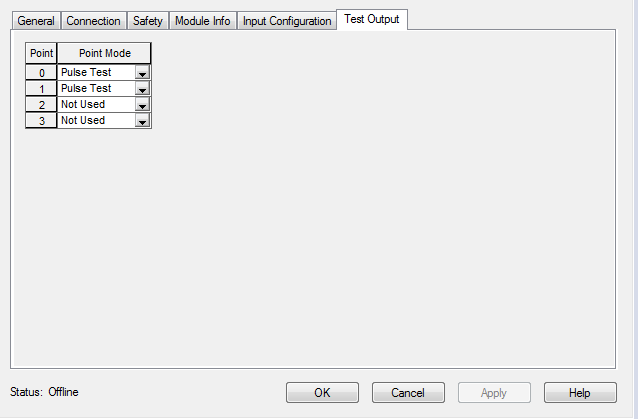

模块输出配置
