八位模式选择器 (EPMS)

“八位模式选择器”(EPMS) 指令主要用于在相关输入激活时接通八路输出之一。每次仅能接通一路输出。

如果超过 250 ms 没有输入被激活，或者有多路输入被激活，都将发生故障。通过将“复位”输入由 OFF (0) 跳变 ON (1)，可清除故障，但前提是故障条件必须得到纠正。

此指令支持“锁定”输入。当“锁定”输入置为 ON (1) 时，将禁止更新输出。如果在“锁定”输入置为 ON (1) 的情况下尝试更新输出，将生成诊断代码并切断输出（未选择模式）。

可用语言

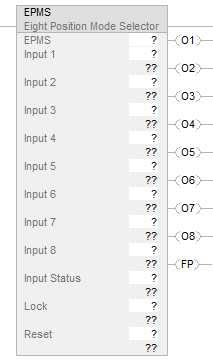

梯形图

功能块

此指令不可用于功能块中。

结构化文本

此指令不可用于结构化文本中。

操作数

下表给出了用于配置指令的操作数。运行期间无法更改这些操作数。

下表介绍指令输入。输入可以是来自输入设备的现场设备信号，也可以源自用户逻辑。

(1)

ISO 13849-1 规定，指令复位功能必须在出现下降沿信号时触发。为遵从 ISO 13849-1 要求，在该指令前增加此逻辑。将此示例中的“Reset_Signal”标签重命名为复位信号的标签名称。然后使用 OSF 指令的“输出位”标签作为指令的复位信号源。

下表介绍指令输出。这些输出通常用于通过使能其他指令来选择不同的应用工作模式（输出 1 代表模式 1，依此类推）。

影响数学状态标志

否

严重/轻微故障

没有特定于此指令的故障。请参见“数组索引编制”，了解关于数组索引故障的信息。

执行

操作

锁定输入为 OFF (0)

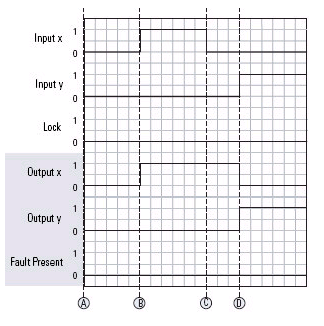

以下时序图说明了“锁定”输入为 OFF (0) 时的状况。在 (A) 点，出现无输入状况。在 (B) 点，单路输入“输入 x”在 250 ms 内由 OFF (0) 跳变为 ON (1)，相应的输出“输出 x”跳变为 ON (1)。在 (C) 点，单路输入“输入 x”由 ON (1) 跳变为 OFF (0)，出现无输入状况。在 (D) 点，单路输入“输入 y”在 250 ms 内跳变为 ON (1)，相应的输出“输出 y”跳变为 ON (1)。

锁定输入为 ON (1)

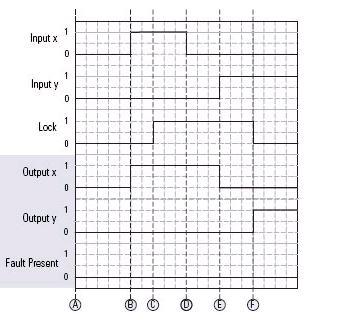

以下时序图说明了“锁定”输入为 ON (1) 的状况。在 (A) 点，出现无输入状况。在 (B) 点，单路输入“输入 x”在 250 ms 内由 OFF (0) 跳变为 ON (1)，相应的输出“输出 x”跳变为 ON (1)。在 (C) 点，“锁定”输入由 OFF (0) 跳变为 ON (1)，因此指令进入锁定状态。在 (D) 点，单路输入“输入 x”由 ON (1) 跳变为 OFF (0) 时尝试更改模式，从而产生无输入状况。在 (E) 点，单路输入“输入 y”在 250 ms 内由 OFF (0) 跳变为 ON (1)，因此生成一个诊断代码，指示在锁定模式下尝试更改模式。“输出 x”输出由 ON (1) 跳变为 OFF (0)。在 (F) 点，“锁定”输入由 ON (1) 跳变为 OFF (0)，而单路输入“输入 y”为 ON (1)，因此相应输出“输出 y”跳变为 ON (1)，同时诊断代码被清除。

假梯级状态行为

在假梯级执行该指令时，所有指令输出均切断。

故障代码与处理措施

故障代码采用十六进制格式，后面跟有十进制格式。

诊断代码与纠正措施

诊断代码采用十六进制格式，后面跟有十进制格式。
