离合器制动器接线-编程示例

下面的示例说明了一些金属成形指令在压力机安全应用中的用法，这些指令包括离合器-制动器指令（CBIM、CBSSM 和 CBCM）、凸轮轴运动监视 (CSM) 指令及曲柄轴位置监视 (CPM) 指令。

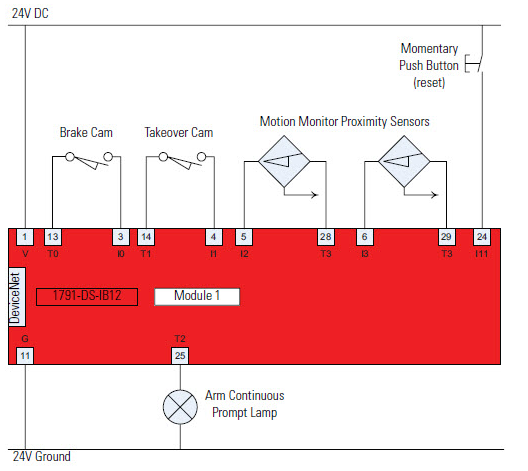

接线图

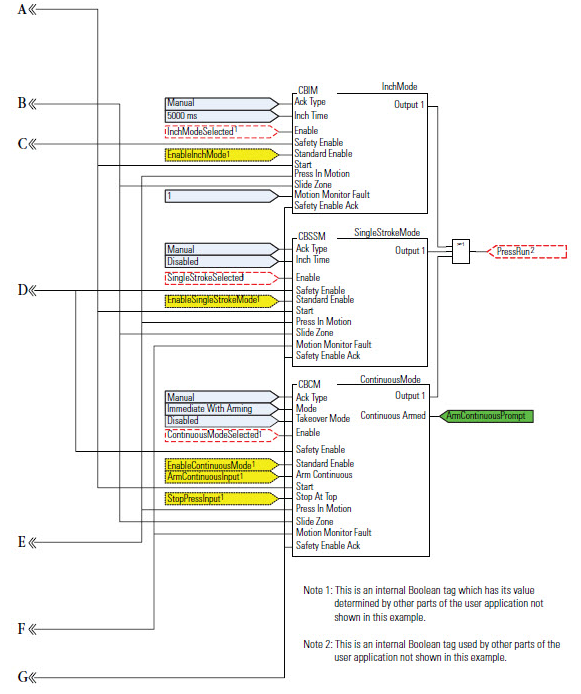

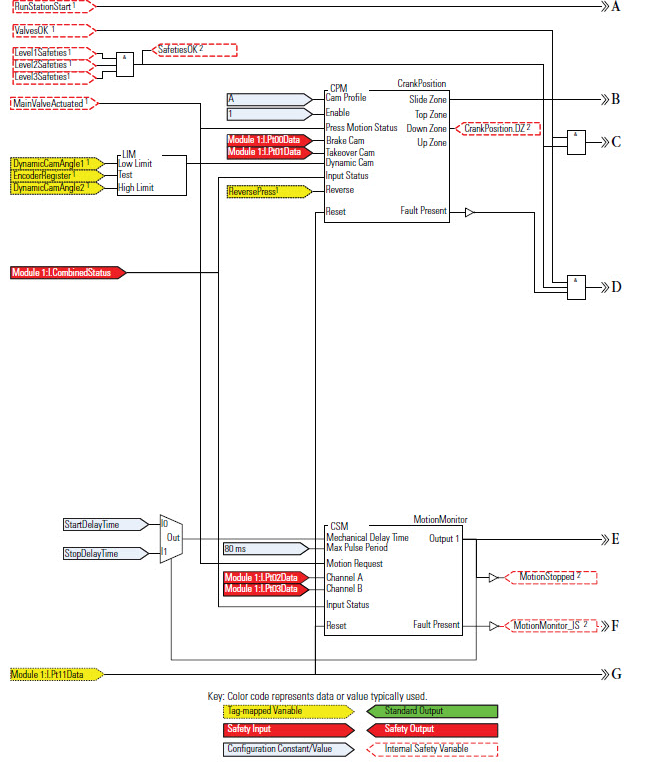

编程图

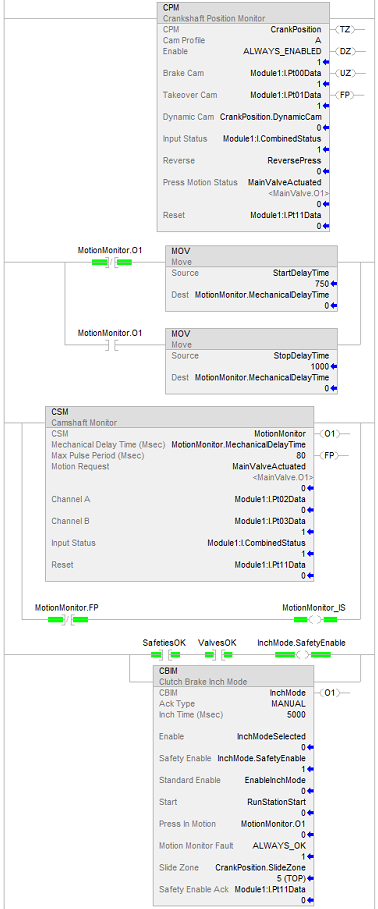

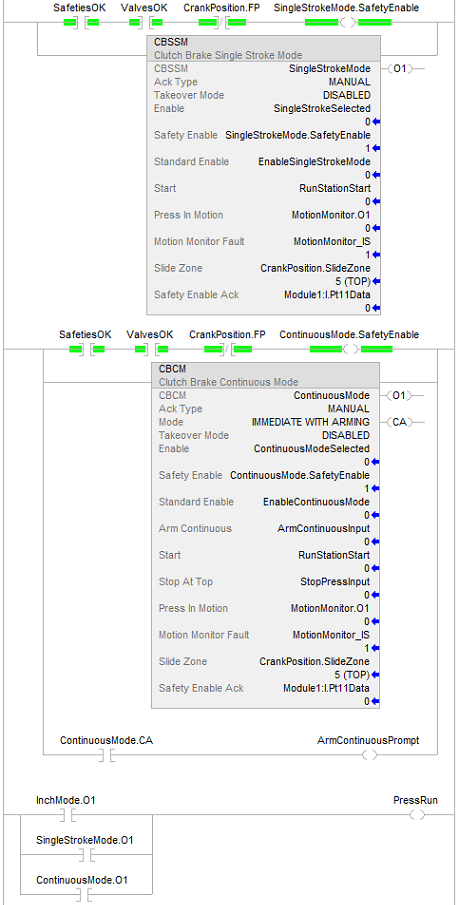

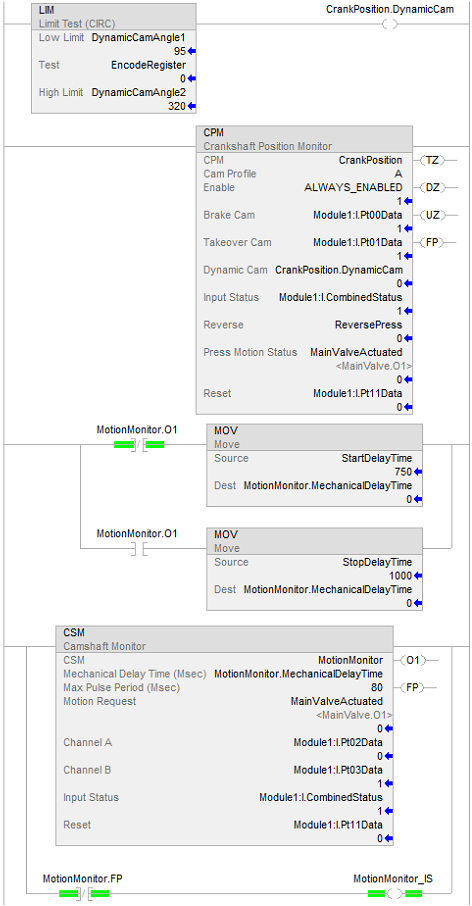

梯形图

如图所示，使用编程软件配置

Guard I/O

模块的输入和测试输出参数。

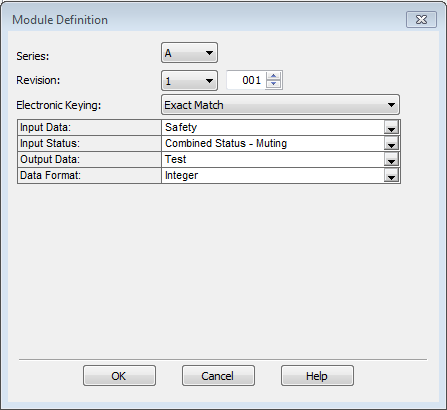

模块定义

Rockwell Automation 建议为

电子密钥

(Electronic Keying) 列表选择

精确匹配

(Exact Match)。也可以选择

兼容匹配

(Compatible Match)。

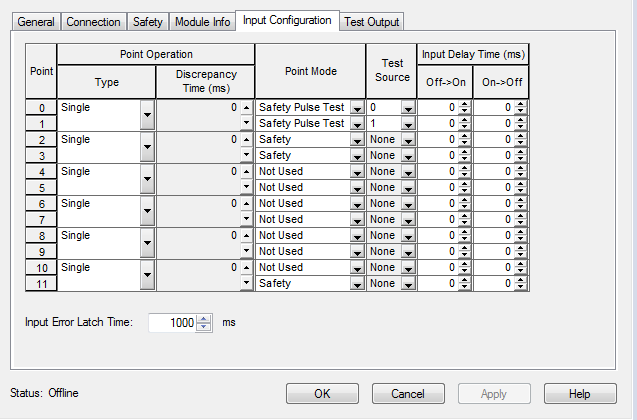

模块输入配置

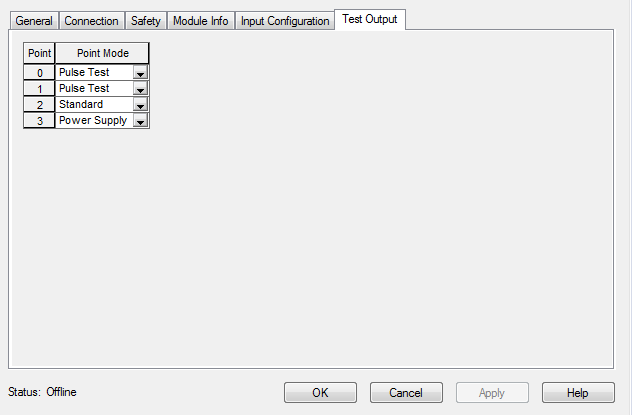

模块测试输出配置
