AVC 接线和编程示例
本主题介绍应用的安全控制部分的指令编程方式。
小贴士:
下图中未展示本应用示例的标准控制部分。

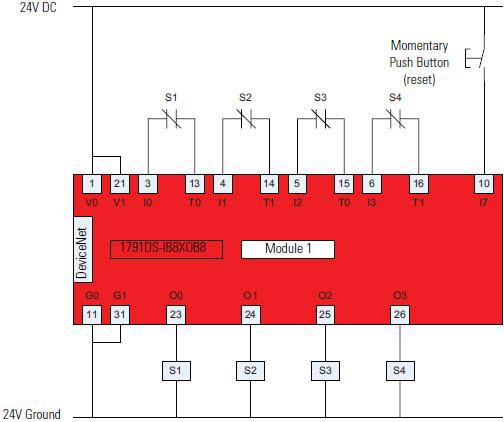

接线图

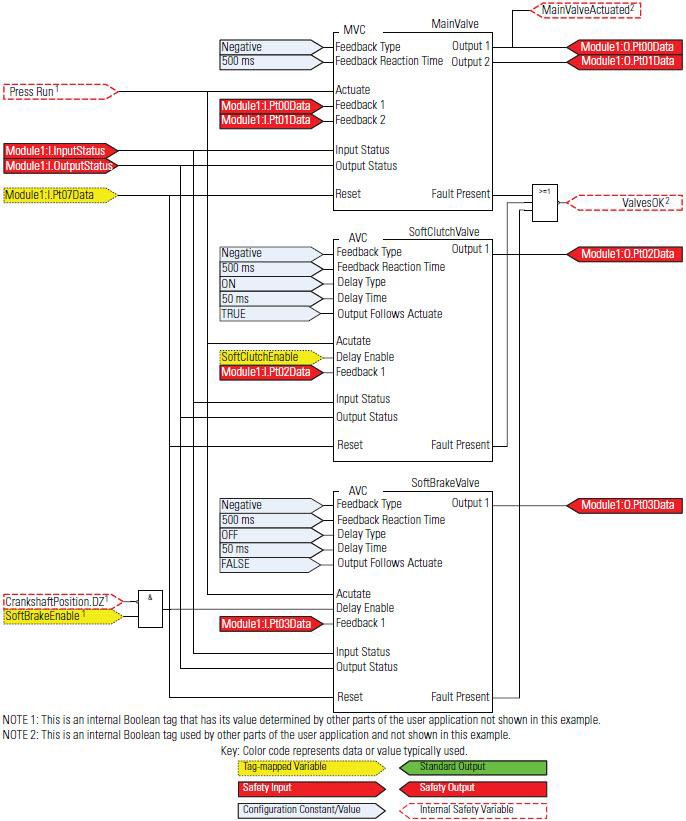

编程图
以下编程图展示了“辅助阀控制”(AVC) 指令与“主阀控制”(MVC) 指令配合使用的方式。

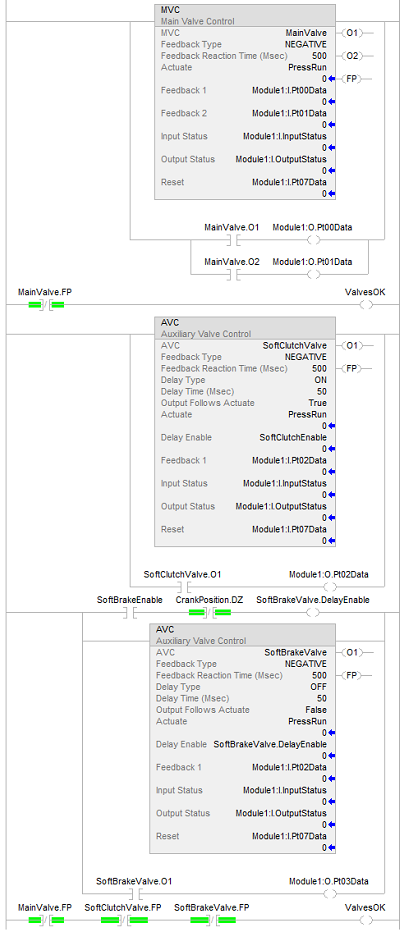

梯形图
如图所示，使用 Logix Designer 应用程序配置 Guard I/O 模块的输入和测试输出操作数。

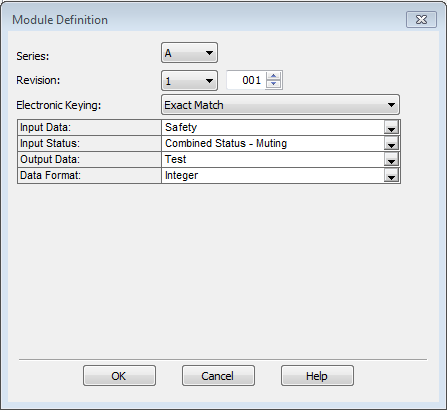

模块定义
Rockwell Automation

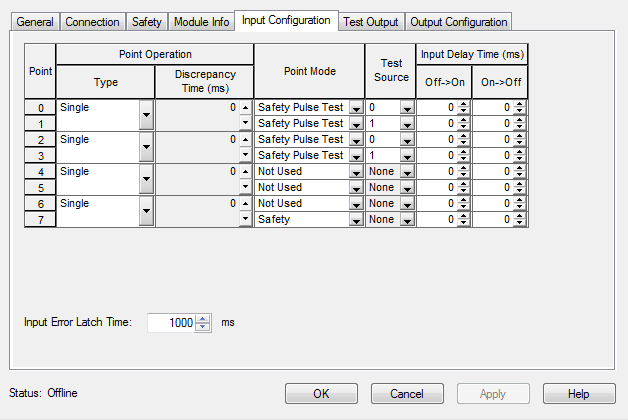

建议选择“精确匹配”(Exact Match)，如图所示。然而，也可以将“电子密钥”(Electronic Keying) 设为“兼容匹配”(Compatible Match)。模块输入配置

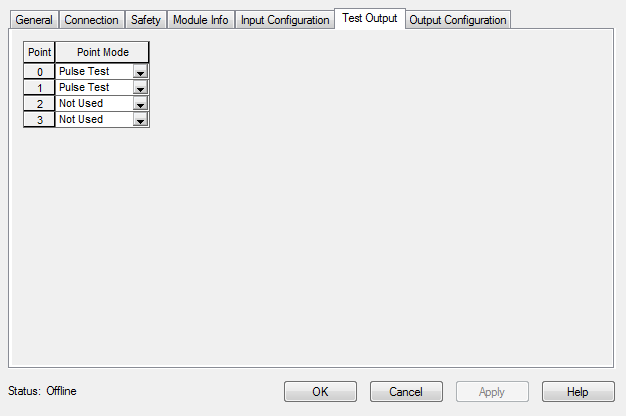

模块测试输出配置

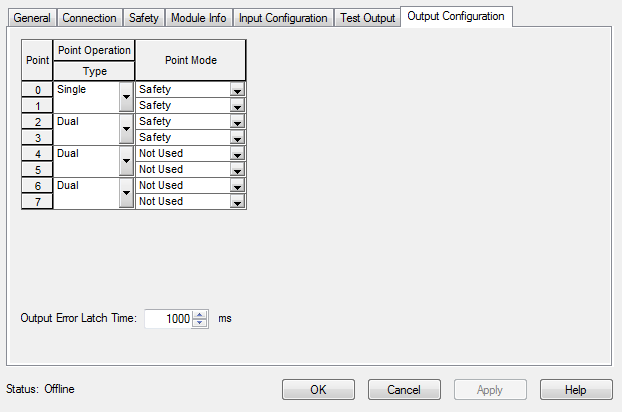

模块输出配置
