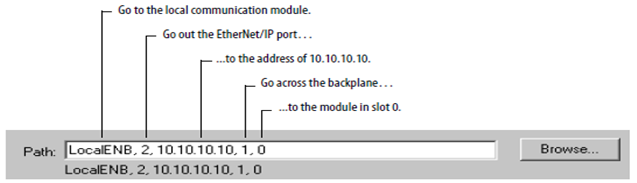

指定通信详细信息

如果	则
控制器的 I/O 配置中包含获取消息的模块。	浏览并选择模块。
控制器的 I/O 配置中只包含本地通信模块。	浏览并选择本地通信模块，键入路径的其余部分。
控制器的 I/O 配置中不含消息所需的任何模块。	键入路径。

位置	是
	对于以下网络	类型
端口	背板	1
	DF1（串行，串行通道 0）	2
	ControlNet
	EtherNet/IP
	DH+ 通道 A
	DH+ 通道 B	3
	DF1 通道 1（串行通道 1）
下一个地址	背板	Slot number of the module
	DF1（串行）	站地址 (0-254)
	ControlNet	节点编号（1-99，十进制）
	DH+	8# 后接节点编号（1-77，八进制） 例如，要指定八进制节点地址 37，可输入 8#37。
	EtherNet/IP	使用以下任一种格式指定 EtherNet/IP 网络中的模块： IP 地址。例如，10.10.10.10 IP 地址:端口。例如，10.10.10.10:24 DNS 名称。例如，tanks DNS 名称:端口。例如，tanks:24

RSLogix 5000 软件的此功能自版本 18 开始提供，它增强了定义将消息发送到其目的地所需的路径和消息类型的能力。

在
控制器项目管理器
(Controller Organizer) 中，右键单击
控制器
(Controller)，然后选择
属性
(Properties)。
控制器属性
(Controller Properties) 对话框随即打开。

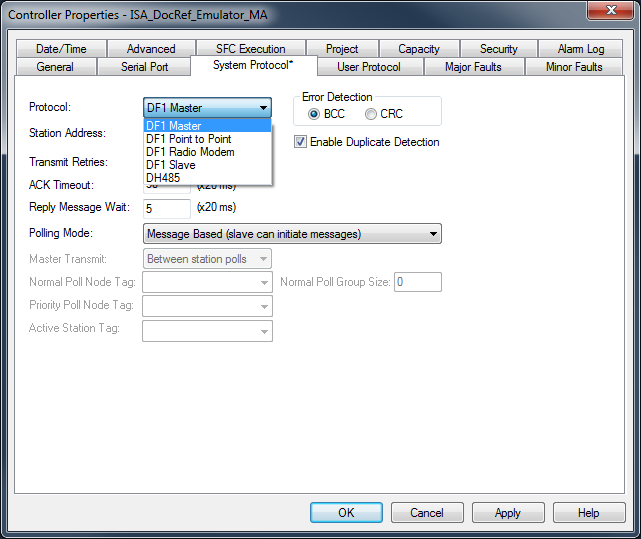

单击
系统协议
(System Protocol) 选项卡。
在
协议
(Protocol) 框中选择
DF1 主站
(DF1 Master)。轮询模式默认为“基于消息”（允许从站发起消息）。
单击
确定
(OK)。
在梯形图逻辑中，单击 MSG 标签中的框。
消息配置
(Message Configuration) 对话框随即打开，其中显示
配置
(Configuration) 选项卡。
在
消息类型
(Message Type) 框中，选择
CIP 数据表写入
(CIP Data Table Write)。
单击
确定
(OK)。此时已启用
通信
(Communication) 选项卡中的
广播
(Broadcast) 按钮。

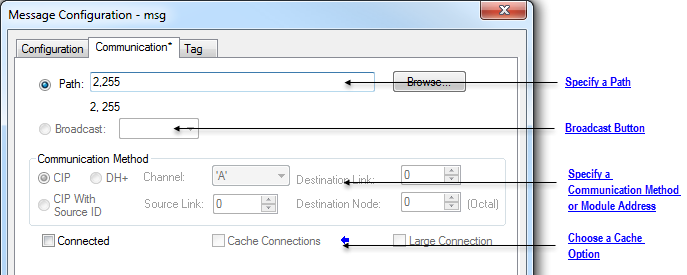

单击
通信
(Communication) 选项卡。
在
广播
(Broadcast) 按钮旁，从组合框中选择通道。组合框中的通道数量取决于控制器。
选择通道 0 或 1 时，
消息配置
(Message Configuration) 对话框中相应的消息路径默认为 2,255（通道 0）或 3,255（通道 1）。“路径”(Path) 字段呈灰显状态，表示不允许用户手动输入路径值。
单击
确定
(OK)。

在应用程序中创建控制器或打开现有控制器。
在
控制器项目管理器
(Controller Organizer) 中，右键单击控制器名称并选择
属性
(Properties)。
控制器属性
(Controller Properties) 对话框随即打开。
如果控制器具有一个串行端口，则单击
系统协议
(System Protocol) 选项卡。

在“协议”(Protocol) 框中，选择一个协议。
重要提示:
消息配置选项卡
(Message Configuration Tab) 对话框上的
消息类型
(Message Type) 框必须为写类型化类型才能与系统协议兼容。否则，会禁用
广播
(Broadcast) 按钮。
对于下表中列出的各个协议，在
系统协议
(System Protocol) 选项卡上输入相关信息。
主题	说明
协议	DF-1 主站 (DF-1 Master)
站地址 (Station Address)	输入控制器站地址编号
传送重试次数 (Transmit Retries)	3
ACK 超时 (ACK Timeout)	50
应答消息等待 (Reply Message Wait)	5
轮询模式 (Polling Mode)	从下列模式中选择： 基于消息 (Message Based)，使用消息指令轮询从站 从站可以发起消息 (Slave can initiate message)，适用于从站至从站的广播 标准 (Standard)，对从站进行规划轮询
错误检测 (Error Detection)	BCC
重复检测	启用（选中）
主题	说明
协议	DF-1 从站 (DF-1 Slave)
站地址 (Station Address)	输入控制器站地址编号
传送重试次数 (Transmit Retries)	3
从站轮询超时 (Slave Poll Timeout)	3000
EOT 抑制 (EOT Suppression)	禁用（未选中）
错误检测 (Error Detection)	BCC
重复检测	启用（选中）
主题	说明
协议	DF-1 从站 (DF-1 Slave)
站地址 (Station Address)	输入控制器站地址编号
启用存储和转发 (Enable Store and Forward)	启用该框（选中）可使用存储和转发标签
错误检测 (Error Detection)	BCC
单击
确定
(OK)。

对于基于此网络的块传输：	将以下模块添加至 I/O 配置中：
ControlNet	本地通信模块（例如，1756-CNB 模块） 远程适配器模块（例如，1771-ACN 模块）
通用远程 I/O	本地通信模块（例如，1756-DHRIO 模块） 每个机架或者机架的一部分一个远程适配器模块（例如，1771-ASB 模块） 块传输模块（选配）

如果目标设备为	Select	并指定
Logix 5000 控制器	CIP	无需指定其他内容。
EtherNet/IP 网络中的 PLC-5 控制器
ControlNet 网络中的 PLC-5 控制器
SLC 5/05 控制器
DH+ 网络中的 PLC-5 控制器	DH+	通道	Channel A or B of the 1756-DHRIO module that is connected to the DH+ network.
DH+ 网络中的 SLC 控制器		源链路	1756-DHRIO 模块路由表中，分配给控制器背板的链路 ID。路由表中的源节点自动采用控制器的插槽编号。
PLC-3 处理器		目标链路	目标设备所在的远程 DH+ 链路的链路 ID。
PLC-2 处理器		目标节点	目标设备的站地址，采用八进制形式。
		如果只有一个 DH+ 链路，则为源链路和目标链路指定 0。
工作站上的应用程序，通过 FactoryTalk Linx 软件接收基于 EtherNet/IP 或 ControlNet 网络路由的未经请求的消息	带源 ID 的 CIP 这有助于应用程序接收来自控制器的数据。	源链路	Remote ID of the shortcut in FactoryTalk Linx .
		目标链路	FactoryTalk Linx 软件中设置的虚拟链路 ID (0…65,535)。
		目标节点	应用程序向 FactoryTalk Linx 提供的目标 ID（0…77，八进制）。
		ControlLogix 控制器的插槽编号用作“源节点”。
基于通用远程 I/O 网络的块传输模块	RIO	通道	Channel A or B of the 1756-DHRIO module that is connected to the RIO network.
		机架	模块的机架号（八进制）。
		组 (Group)	模块的组编号。
		插槽	模块所在的插槽编号。
基于 ControlNet 网络的块传输模块	ControlNet	插槽	Slot number of the module.

消息类型：	通信方法：	使用连接：
CIP 数据表读取或写入		由用户选择 (1)
PLC-2、PLC-3、PLC-5 或 SLC（所有类型）	CIP 带源 ID 的 CIP
	DH+	X
CIP 通用		由用户选择 (2)
块传输读取或写入		X

CIP 数据表读取或写入消息可以是连接型消息也可以是非连接型消息。对于大多数应用，
Rockwell Automation
建议将 CIP 数据表读取或写入消息保留为连接型消息。
CIP 通用消息可以是连接型消息也可以是非连接型消息。然而，对于大多数应用，建议将 CIP 通用消息保留为非连接型消息。

如果：	则：
缓存连接	MSG 指令完成后该连接保持打开状态。这可以优化执行时间。若每次消息执行时都打开连接，则会延长执行时间。
请勿缓存连接	连接在 MSG 指令执行完成后关闭。这可以将连接释放以作他用。

如果使用此控制器：	则可以缓存：
CompactLogix 5370 或 ControlLogix 5570	最多 32 个连接。
ControlLogix 5580	最多 256 个连接。

如果多条 MSG 指令发往：	而且满足以下条件：	则：
不同设备		每条 MSG 指令使用 1 个连接。
同一设备	同时启用	每条 MSG 指令使用 1 个连接。
	不同时启用	MSG 指令使用一个连接和一个缓存缓冲区。它们共用该连接和缓冲区。

指导原则	详细信息
对于每条 MSG 指令，都创建控制标签。	每条 MSG 指令都需要自己的控制标签。
	数据类型 = MESSAGE
	作用域 = 控制器
	此标签不能作为数组的一部分，也不能是用户自定义的数据类型。
将源/目标数据保持在控制器作用域内。	MSG 指令只能访问“控制器标签”(Controller Tags) 文件夹（控制器作用域）中的标签。
如果将 MSG 发往使用 16 位整型值的设备，则在 MSG 中使用 INT 型缓冲区，在整个项目范围内使用 DINT 型缓冲区。	如果将消息发往使用 16 位整型值的设备（例如 PLC-5 或 SLC 500 控制器），并且消息传输整型值 （非 REAL 型），则在消息中使用 INT 型缓冲区，在整个项目范围内使用 DINT 型缓冲区。
	这样可以提高项目效率，因为 Logix 控制器在使用 32 位整型值 (DINT) 时执行效率更高且占用的内存更少。
	若要在 INT 和 DINT 之间进行转换，请参见 Logix 5000 Controllers Common Procedures Programming Manual，出版号 1756-PM001。
缓存执行最为频繁的连接型 MSG。	缓存最常执行的 MSG 指令的连接，指令数最多可达到控制器版本允许的最大数目。 这样可以优化执行时间，因为控制器无需在每次消息执行时都打开连接。
对于 CompactLogix 5370 或 ControlLogix 5570 控制器，如果想要同时启用超过 16 条 MSG，则需使用某种管理策略。 对于 ControlLogix 5580 控制器，如果想要同时启用超过 256 条 MSG，则需使用某种管理策略。	对于 CompactLogix 5370 或 ControlLogix 5570 控制器，如果同时使能超过 16 条 MSG，则部分 MSG 指令在进入队列时可能会出现延时。 对于 ControlLogix 5580 控制器，如果同时使能超过 256 条 MSG，则部分 MSG 指令在进入队列时可能会出现延时。 为帮助确保每条消息都会执行，可使用以下一种选项：
	按顺序启用每条消息。
	按组启用消息。
	对消息进行编程，使其与多个设备通信。有关更多信息，请参见 Logix 5000 Controllers Common Procedures Programming Manual，出版号 1756-PM001。
	对逻辑进行编程，以协调消息的执行。有关更多信息，请参见 Logix 5000 Controllers Common Procedures Programming Manual，出版号 1756-PM001。
（仅限 CompactLogix 5370 或 ControlLogix 5570 控制器）将非连接型和非缓存 MSG 的数目保持为少于非连接缓冲区的数目。	控制器可以有 10 至 40 个非连接缓冲区。 CompactLogix 5370 或 ControlLogix 5570 控制器的默认数量为 10。
	如果在指令离开消息队列时，所有非连接缓冲区均在使用中，则指令会出错并且不传输数据。
	您可以增加非连接缓冲区的数量（最多 40 个），但仍需遵守指导原则 5。
	若要增加非连接缓冲区的数量，请参见 Logix 5000 Controllers Common Procedures Programming Manual，出版号 1756-PM001。
