指定 PLC-3 消息
PLC-3 消息类型专门用于 PLC-3 处理器。
选择此命令： | 实现以下目的： |
|---|---|
PLC3 类型化读取 (PLC3 Typed Read) | 读取整型或 REAL 类型的数据。 对于整型数据，此命令可以从 PLC-3 处理器中读取 16 位整数并将其以 SINT、INT 或 DINT 数组的形式存储在 Logix 5000 控制器中，同时保持数据完整性。此命令还可以从 PLC-3 中读取浮点型数据，并将其以 REAL 数据类型标签的形式存储在 Logix 5000 控制器中。 |
PLC3 类型化写入 (PLC3 Typed Read) | 写入整型或 REAL 类型的数据。 此命令可以将 SINT 或 INT 数据写入 PLC-3 整型文件，并保持数据完整性。也可以写入 DINT ，提前是数据要处于 INT 数据类型范围内（−32,768 ≥ 数据 ≤ 32,767）。 此命令还可以将 REAL 类型的数据从 Logix 5000 控制器写入 PLC-3 浮点型文件。 |
PLC3 字范围读取 (PLC3 Word Range Read) | 无论数据类型如何，都会读取 PLC-3 内存中 16 位字的连续范围。 此命令从“源元素”(Source Element) 指定的地址开始，按顺序读取请求的 16 位字的值。 系统会从目标标签指定的地址开始，存储“源元素”(Source Element) 中的数据。 |
PLC3 字范围写入 (PLC3 Word Range Write) | 无论数据类型如何，都会将 Logix 5000 内存中 16 位字的连续范围写入 PLC-3 内存。此命令从源标签指定的地址开始，按顺序读取请求的 16 位字的值。 系统会从“目标元素”(Destination Element) 指定的地址开始，将源标签中的数据放入 PLC-3 处理器。 |

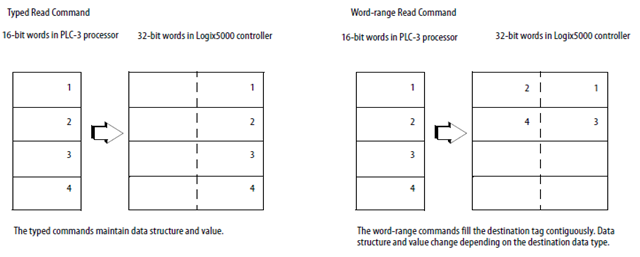

下图展示了类型化命令和字范围命令之间的区别。图中示例使用读取命令将 PLC-3 处理器中的数据读入
Logix 5000
控制器。
