执行顺序

以下情况下，

Logix Designer

编程应用程序会自动确定例程中各功能块的执行顺序：

要定义执行顺序，可将功能块连接在一起，必要时可指示任何反馈线的数据流。

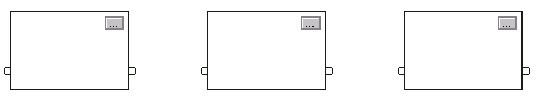

如果功能块未连接在一起，则功能块的执行顺序并不重要。功能块之间不存在数据流

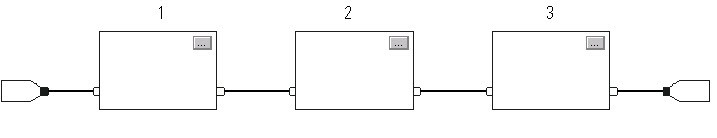

如果将功能块按顺序连接在一起，将按由输入到输出的顺序执行。要使控制器执行某个功能块，必须首先获得该功能块的输入数据。例如，由于功能块 2 的输出将送入功能块 3 的输入，因此功能块 2 必须在功能块 3 之前执行。

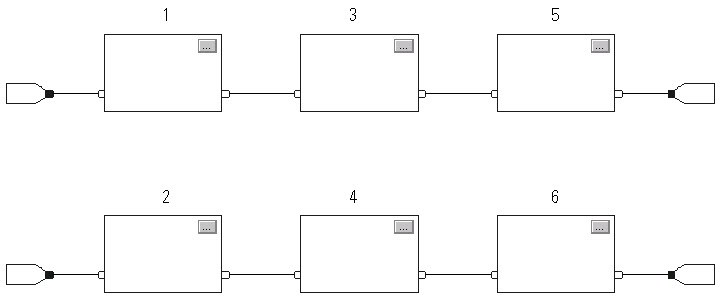

执行顺序仅与连接在一起的功能块相关。在下面的示例中，由于两组功能块未连接在一起，因此不存在执行顺序问题。在特定分组中的功能块将按照相对于该分组中各功能块的顺序执行。

解析回路

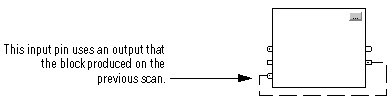

要围绕某个功能块创建反馈回路，应将功能块的输出引脚连接到同一功能块的输入引脚。下面的示例不存在问题。该回路只包含一个功能块，因此执行顺序并不重要。

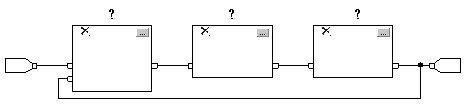

如果回路中有一组功能块，控制器将无法确定先执行哪一个功能块。也就是说，控制器无法解析回路。

要确定首先执行哪个功能块，应使用

Assume Data Available

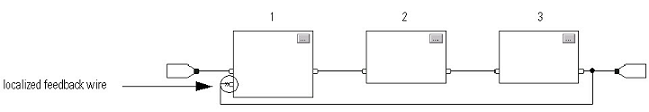

（假设数据可用）指示符标记用于创建回路的输入线（反馈线）。在下例中，功能块 1 使用前次执行例程时功能块 3 的输出。

Assume Data Available

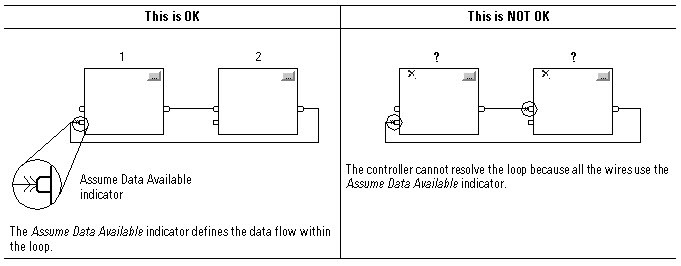

（假设数据可用）指示符用于定义回路中的数据流。箭头指示数据将作为回路中第一个功能块的输入。

请

勿

使用

Assume Data Available

（假设数据可用）指示符标记回路中的所有线路。

解析两个功能块之间的数据流

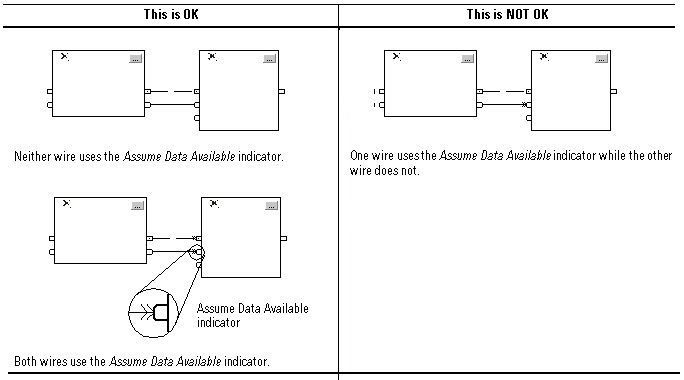

如果使用两条或多条导线连接两个功能块，应对两个功能块之间的所有导线使用相同的数据流指示符。

创建一个扫描周期的延时

要在两个功能块之间产生一个扫描周期的延时，应使用“Assume Data Available”（假设数据可用）指示符。在下面的示例中，功能块 1 首先执行。它使用上次扫描例程时功能块 2 的输出。

总结

综上所述，功能块例程按以下顺序执行：
