相位新参数 (PRNP)
该指令适用于 Compact GuardLogix 5370、Compact GuardLogix 5380、CompactLogix 5370、CompactLogix 5380、GuardLogix 5570、GuardLogix 5580、ControlLogix 5570、ControlLogix 5580 和 ControlLogix 5590 控制器。
小贴士:
将该指令与 ControlLogix 冗余系统配合使用时，在冗余切换期间，如果未在最高优先级任务中规划指令和相位程序，此指令控制的输出可能无法实现无扰动切换。
PRNP 指令会将设备相位的 NewInputParameters 位清零。
此为转换指令。使用时，请遵循以下步长：
- 在梯形逻辑中，插入一个指令，以便在每次执行该指令时，梯级输入条件均会由 false 转换为 true。
- 在结构化文本例程中，插入指令的条件以便仅在转换时执行。
小贴士:

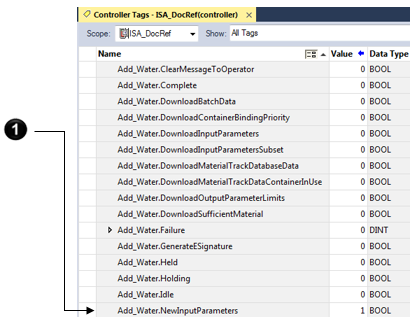

当
FactoryTalk Batch
软件有新参数可用于某个设备相位时，会将该阶段的 NewInputParameters 位置位。下载参数后，可使用 PRNP 指令将该位清零。
可用语言
梯形图
功能块
此指令不可用于功能块中。
结构化文本
PRNP ( );
操作数
梯形图
无
结构化文本
无
在指令助记符后输入括号 ( )，即使没有操作数也是如此。
影响数学状态标志
否
严重/轻微故障
无。请参见“数组索引编制”，了解与操作数相关的故障。
执行
条件/状态 | 执行的操作 |
|---|---|
预扫描 | 不执行任何操作。 |
后扫描 | 不执行任何操作。 |
EnableIn 为假 | 不执行任何操作。 |
EnableIn 为真 | 指令执行。 |
示例

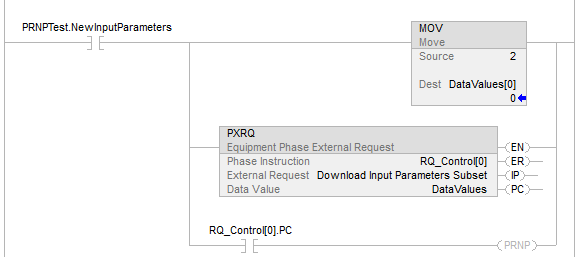

梯形图

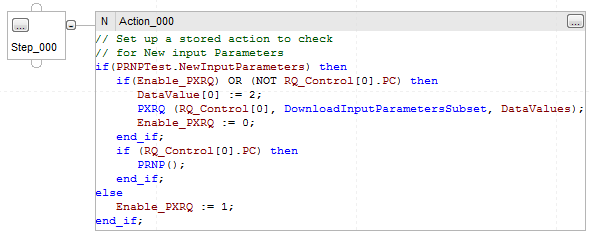

结构化文本
如果 PRNPTest.NewInputParameters = 1（
FactoryTalk Batch
软件有新输入参数可用于设备相位），则如果 Enable_PXRQ = 1（执行 PXRQ 指令。）
或者 RQ_Control[0].PC = 0（PXRQ 指令正在执行），则
Datavalues[0] = 设置 PXRQ 指令，以传输控制。
发送“下载输入参数子集”请求到
FactoryTalk Batch
软件。发送 DataValues[0] = 2，该指令设置用于传输控制。
Enable_PXRQ = 0（请求完成后不重启 PXRQ 指令）
如果 RQ_Control[0].PC = 1（请求完成），则
通过 PRNP 指令设置 ThisPhase.NewInputParameters = 0。
否则
Enable_PXRQ = 1（下一次有新输入参数可用时，执行 PXRQ 指令。）
