与相位拆离 (PDET)
该指令适用于 Compact GuardLogix 5370、Compact GuardLogix 5380、CompactLogix 5370、CompactLogix 5380、GuardLogix 5570、GuardLogix 5580、ControlLogix 5570、ControlLogix 5580 和 ControlLogix 5590 控制器。
小贴士:
将该指令与 ControlLogix 冗余系统配合使用时，在冗余切换期间，如果未在最高优先级任务中规划指令和相位程序，此指令控制的输出可能无法实现无扰动切换。
程序执行 PDET 指令后，
不再
拥有设备相位的所有权。这样可释放设备相位的所有权，以由其他程序或 FactoryTalk Batch
软件获取。仅当程序之前曾通过连接到设备相位 (PATT) 指令获取设备相位的所有权时，才能使用 PDET 指令。此为转换指令。使用时，请遵循以下步长：
- 在梯形逻辑中，插入一个指令，以便在每次执行该指令时，梯级输入条件均会由 false 转换为 true。
- 在结构化文本例程中，插入指令的条件以便仅在转换时执行。
可用语言
梯形图
功能块
此指令不可用于功能块中。
结构化文本
PDET(Phase_Name);
操作数
梯形图
操作数 | 类型 | 格式 | 说明 |
|---|---|---|---|
Phase Name | PHASE | 设备相位的名称 | 不再拥有所有权的设备相位。 |
结构化文本
操作数与梯形图 PDET 指令的操作数相同。
影响数学状态标志
否
严重/轻微故障
无。请参见“数组索引编制”，了解与操作数相关的故障。
执行
在结构化文本中，EnableIn 在普通扫描期间始终为真。因此，如果指令处于由逻辑激活的控制路径中，指令将会执行。
条件/状态 | 执行的操作 |
|---|---|
预扫描 | 不执行任何操作。 |
后扫描 | 不执行任何操作。 |
EnableIn 为假 | 不执行任何操作。 |
EnableIn 为真 | 指令执行。 |
示例

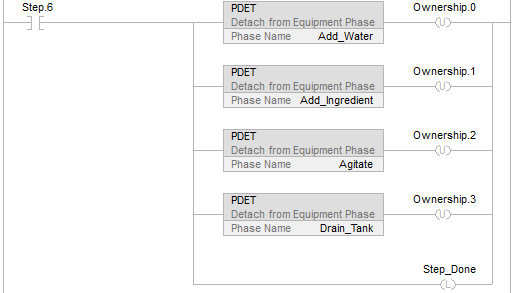

梯形图
如果
Step.6
= 1（序列的第 6 步），则：每条 PDET 指令都将交出序列对设备阶段的所有权。
各
Ownership
位均清 0。（在 Ownership
标签中，为每个设备相位都分配了一个位。）Done
= 1。（这表示序列进入下一步。）
结构化文本
执行该序列时，Relinquish_Ownership 动作：
- 交出设备相位所有权。
- 所有权标志（在取得设备相位所有权后由 SFC 置位的位）清零。
如果使用 P1 类型的动作限定符，动作会仅在该步的首次扫描中执行。
