转换器交流线路监视属性
以下是与转换器交流线路输入相关的转换器交流线路监视属性。
交流线路频率
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
必需 - G | 获取 | T | REAL | - | - | - | 赫兹 |
“交流线路频率”属性表示测得的交流线路频率。
交流线路电流
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
必需 - G | 获取 | T | REAL | - | - | - | 安培 (RMS) |
“交流线路电流”属性表示在一个交流周期内测得的全部三相的平均 RMS 交流线路电流。
交流线路电压
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
必需 - G | 获取 | T | REAL | - | - | - | 伏特 (RMS) |
“交流线路电压”属性表示在一个交流周期内测得的全部三相的平均 RMS 交流线间电压。
交流线路电压 - 标称
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 获取 | REAL | - | - | - | 伏特 (RMS) |
“交流线路电压 - 标称”属性表示基于时间常数的滤波后平均 RMS 交流线间电压。交流线路电压滤波时间常数可参用出厂设置值，也可通过可选的低通滤波时间常数属性进行配置。
交流线路电压时间常数
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 设置 | REAL | 360 | 0 |  | 秒 |
“交流线路电压时间常数”属性用于设置交流线路电压的低通滤波时间常数，以确定交流线路电压标称属性值。
交流线路有功功率
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 获取 | REAL | - | - | - | 千瓦 |
“交流线路有功功率”属性表示测得的交流线路有功功率。正值表示电动功率，负值表示再生功率。请参见下图。
交流线路无功功率
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 获取 | REAL | - | - | - | kVAR |
“交流线路无功功率”属性表示测得的交流线路无功功率。正值表示转换器消耗的滞后功率，负值表示转换器产生的超前功率。请参见下图。
交流线路视在功率
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 获取 | REAL | - | - | - | kVA |
“交流线路视在功率”属性表示测得的交流线路视在功率，即有功功率和无功功率矢量和的幅值。该值为正值。

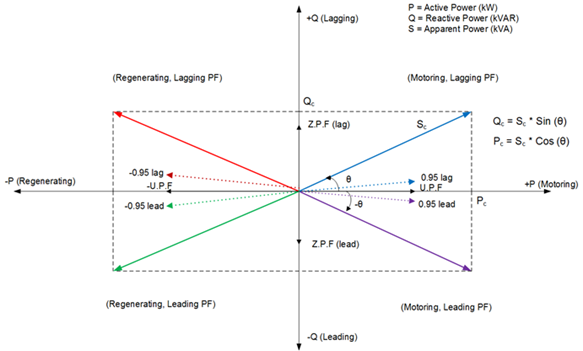

下图所示为再生转换器的超前和滞后功率因数、有功功率和无功功率的定义。
视在功率 Sc 是有功功率和无功功率的矢量和，始终为正值。以“伏特 - 安培”为单位指定。有功功率 Pc 是传送至负载的视在功率的实分量或有功分量，可以是正值（电动），也可以是负值（再生）。无功功率 Qc 是传送至交流线路的视在功率的虚分量或无功分量。正无功功率表示转换器从线路吸收无功功率（滞后无功功率）。负无功功率表示无功功率从转换器传送至交流线路（超前无功功率）。
交流线路功率因数
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 获取 | REAL | - | - | - |
“交流线路功率因数”属性表示测得的输入功率因数，为有功功率与视在功率之比。该值在 -1 到 +1 之间。正值表示电动功率，负值表示再生功率。
交流线路 1 电流
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 获取 | REAL | - | - | - | 安培 (RMS) |
“交流线路 1 电流”属性表示在一个交流周期内测得的交流线路滤波器在转换器侧的交流线路相位 L1 电流。
交流线路 2 电流
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 获取 | REAL | - | - | - | 安培 (RMS) |
“交流线路 2 电流”属性表示在一个交流周期内测得的交流线路滤波器在转换器侧的交流线路相位 L2 电流。
交流线路 3 电流
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 获取 | REAL | - | - | - | 安培 (RMS) |
“交流线路 3 电流”属性表示在一个交流周期内测得的交流线路滤波器在转换器侧的交流线路相位 L3 电流。
交流线路电流失衡
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 获取 | REAL | - | - | - | 额定值的百分比 (RMS) |
“交流线路电流失衡”属性表示估算的交流线路电流失衡值，即负序电流（逆时针）与正序电流（顺时针）之比。交流线路处于理想平衡状态且相位正确时，负序电流为零，正序电流为交流线路电流矢量的全幅值（RMS 单位）。“交流线路电流失衡”值可按以下公式近似计算：
其中：
I
avg
= (IL1
+IL2
+IL3
)/3I
L#(max)
= Max(IL1
,IL2
,IL3
)交流线路接地电流
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 获取 | REAL | - | - | - | 安培 |
“交流线路接地电流”属性表示测得的接地电流，通常为通过所有三相交流线路电流的瞬时总和。
交流线路 1 电压
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 获取 | REAL | - | - | - | 伏特 (RMS) |
“交流线路 1 电压”属性表示交流线路滤波器在电网侧的交流线路 L1 和 L2 相间电压。
交流线路 2 电压
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 获取 | REAL | - | - | - | 伏特 (RMS) |
“交流线路 2 电压”属性表示交流线路滤波器在电网侧的交流线路 L2 和 L3 相间电压。
交流线路 3 电压
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 获取 | REAL | - | - | - | 伏特 (RMS) |
“交流线路 3 电压”属性表示交流线路滤波器在电网侧的交流线路 L3 和 L1 相间电压。
交流线路电压失衡
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 获取 | REAL | - | - | - | 伏特 (RMS) 的百分比 |
“交流线路电压失衡”属性表示估算的交流线路电压失衡值。电压失衡值等于负序电压（逆时针）与正序电压（顺时针）之比。交流线路处于理想平衡状态且相位正确时，负序电压为零，正序电压为交流线路电压矢量（线间电压）的全幅值（RMS 单位）。“交流线路电压失衡”值可按以下公式近似计算：
其中：
V
LL
(avg)
= (VL1
+VL2
+VL3
)/3V
LL(max)
= Max(VL1
,VL2
,VL3
)交流线路同步误差
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 获取 | REAL | - | - | - | 度 |
“交流线路同步误差”属性表示与再生转换器交流线路同步功能相关的相位误差。
交流线路滤波器降额
用途 | 访问 | T | 数据类型 | 默认值 | 最小值 | 最大值 | 值语义 |
|---|---|---|---|---|---|---|---|
可选 - G | 获取 | REAL | - | - | - | 转换器额定值 % |
“交流线路滤波器降额”属性表示在交流线路滤波器超过其额定热容量运行且转换器母线电压参考源设置为手动时，应用于转换器功率的降额百分比。母线电压参考源设置为自动时，不会应用降额。在交流线路滤波器过载状况下，“交流线路滤波器降额”值直接影响“可用无功功率”、“转换器额定输出功率”、“转换器额定输入功率”和“转换器容量”的属性值。
“交流线路滤波器降额”值根据直流母线电压与最佳母线电压参考值之间的时间平均电压差计算而得，其中最佳母线电压参考值由转换器根据交流线路输入电压和交流线路滤波器的热限制而确定。例如，值 70% 表示，在交流线路滤波器达到其额定热容量时，转换器仅能以 70% 额定持续功率运行。如果转换器功率超过 70% 的降额值，转换器的热过载保护功能将会激活，引发配置的“转换器过载动作”或者“转换器热过载出厂限制”或“转换器热过载用户限制”异常。
转换器额定值是指“转换器额定输入功率”属性值。
