带输入的下降沿单脉冲触发 (OSFI)
此信息适用于
CompactLogix
5370、ControlLogix
5570、Compact GuardLogix
5370、GuardLogix
5570、Compact GuardLogix
5380、CompactLogix
5380、ControlLogix
5580、GuardLogix
5580 和 ControlLogix 5590 控制器。当 InputBit 从 false 切换到 true 时，带输入的下降沿单脉冲触发 (OSFI) 指令会将 OutputBit 置位，持续一个执行周期。
可用语言
梯形图
此指令不可用于梯形图中。
功能块
结构化文本
OSFI(OSFI_tag)
操作数
结构化文本
操作数 | 类型 | 格式 | 说明 |
|---|---|---|---|
OSFI tag | FBD_ONESHOT | 结构 | OSFI 结构 |
有关操作数相关的故障，请参阅 结构化文本语法
功能块
操作数 | 类型 | 格式 | 说明 |
|---|---|---|---|
OSFI tag | FBD_ONESHOT | 结构 | OSFI 结构 |
FBD_ONESHOT 结构
输入参数 | 数据类型 | 说明 |
|---|---|---|
EnableIn | BOOL | 启用输入。如果此参数清零，指令不会执行，也不会更新输出。 默认置位。 |
InputBit | BOOL | 输入位。 |
输出参数 | 数据类型 | 说明 |
|---|---|---|
EnableOut | BOOL | 指示指令是否处于启用状态。 |
OutputBit | BOOL | 输出位 |
说明
如果 InputBit 为假，且上次扫描指令时该位为真，则 OutputBit 将置位，否则 OutputBit 将清零。
影响数学状态标志
否
严重/轻微故障
没有特定于此指令的故障。有关操作数相关的故障，请参阅 。
执行
功能块
条件/状态 | 执行的操作 |
|---|---|
预扫描 | EnableIn 和 EnableOut 位设置为假。 |
Tag.EnableIn 为假 | EnableIn 和 EnableOut 位设置为假。 |
Tag.EnableIn 为真 | EnableIn 和 EnableOut 位设置为真。 指令执行 |
指令首次运行 | 将之前的 InputBit 历史记录清零，使 InputBit 由真跳变为假。 |
指令首次扫描 | 将之前的 InputBit 历史记录清零，使 InputBit 由真跳变为假。 |
后扫描 | EnableIn 和 EnableOut 位设置为假。 |
结构化文本
条件/状态 | 执行的操作 |
|---|---|
预扫描 | 请参见“功能块”表中的“预扫描”行。 |
正常执行 | 请参见“功能块”表中的“Tag.EnableIn 为真”行。 |
后扫描 | 请参见“功能块”表中的“后扫描”行。 |
示例

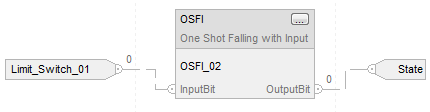

当 limit_switch1 由置位状态变为清零状态时，OSFI 指令会将 OutputBit 置位并持续一次扫描的时间。
功能块
结构化文本
OSFI_01.InputBit := limit_switch1;
OSFI(OSFI_01);
Output_state := OSFI_01.OutputBit;
