检查是否闭合 (XIC)
此信息适用于
CompactLogix
5370、ControlLogix
5570、Compact GuardLogix
5370、GuardLogix
5570、Compact GuardLogix
5380、CompactLogix
5380、ControlLogix
5580、GuardLogix
5580 和 ControlLogix 5590 控制器。检查是否闭合 (XIC) 指令用于检查数据位以将梯级条件置位或清零。
可用语言
梯形图
操作数
梯形图
操作数 | 数据类型 | 格式 | 说明 |
|---|---|---|---|
影响数学状态标志
否
严重/轻微故障
没有特定于此指令的故障。对于数组索引故障，请参阅 通过数组建立索引。
执行
梯形图
条件/状态 | 执行的操作 |
|---|---|
预扫描 | 不适用 |
梯级输入条件为假 | 将梯级输出条件设置为梯级输入条件 |
梯级输入条件为真 | 如果 DataBit 为真，则梯级输出条件设置为真。 如果 DataBit 为假，则梯级输出条件设置为假。 |
后扫描 | 不适用 |
示例 1
梯形图
如果 Limit_Switch_1 为真，则使能下一条指令。

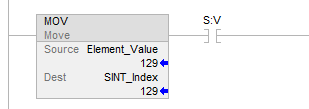

示例 2
梯形图
如果 S:V 为真（由 MOV 生成），则使能下一条指令。
示例 3
梯形图
XIC 访问 LINT 型数值
Axis_04 是一个 AXIS_CIP_DRIVE 标签。
Test_Axis_00 是 Axis_04 的别名。
AXIS_CIP_DRIVE 类型具有一个名为 CIPAxisFaults 的 LINT 成员。
BusUndervoltageULFault 是 CIPAxisFaults 的位成员。
Test_Axis_00.BusUndervoltageULFault 是 CIPAxisFaults 的位 34位 34 的值为 0x400000000。
如果 Test_Axis_00.BusUndervoltageULFault 为真，则使能下一条指令。
