LIFO 加载 (LFL)

下表列出了支持此指令的控制器和应用程序。

架构	标准应用程序	安全应用程序
CompactLogix 5370、ControlLogix 5570、Compact GuardLogix 5370 和 GuardLogix 5570 控制器	是	否
CompactLogix 5380、ControlLogix 5580、Compact GuardLogix 5380、GuardLogix 5580 和 ControlLogix 5590 控制器	是	是

LFL 指令用于将 Source 值复制到 LIFO。

LFL 指令可与 LFU 指令配合使用，以后进先出的顺序存储和检索数据。成对使用时，LFL 和 LFU 指令建立异步移位寄存器。

通常，Source 和 LIFO 使用相同的数据类型。

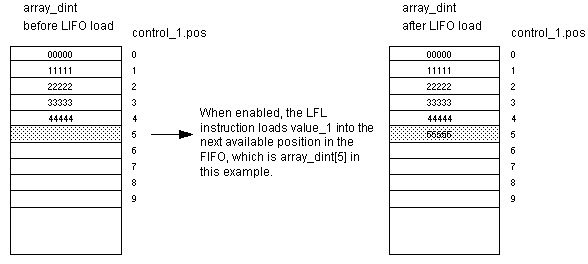

使能后，LFL 指令将 Source 值加载到 LIFO 中由 .POS 值标识的位置。每次指令使能后，指令都将加载一个值，直到 LIFO 已满。

重要提示: 必须进行测试并确认指令不会更改用户不希望更改的数据。

LFL 指令对连续数据内存进行操作。

可用语言

梯形图

操作数

指令中混用数据类型时，需遵从相关的数据转换规则。

梯形图

操作数	类型	格式	说明
Source	SINT INT DINT REAL 字符串类型结构	立即数标签	要存储在 LIFO 中的数据。
LIFO	SINT INT DINT REAL 字符串类型结构	数组标签	要修改的 LIFO 指定 LIFO 的第一个元素
Control	CONTROL	标签	运算的控制结构通常使用与关联 LFU 相同的 CONTROL 结构
Length	DINT	立即数	LIFO 可同时存储的最大元素数目
Position	DINT	立即数	LIFO 中指令加载数据的下一个位置初始值通常为 0

CONTROL 结构

助记符	数据类型	说明
.EN	BOOL	使能位，指示 LFL 指令是否使能。
.DN	BOOL	完成位，置位时指示 LIFO 已满 (.POS = .LEN)。.DN 位会禁用 LIFO 的加载，直到 .POS < .LEN。
.EM	BOOL	空位，指示 LIFO 为空。如果 .LEN < 或 = 0 或 .POS < 0，则 .EM 位和 .DN 位置位。
.LEN	DINT	长度，指定 LIFO 可同时存储的最大元素数目。
.POS	DINT	位置，标识 LIFO 中指令加载下一个值的位置。

影响数学状态标志

否

严重/轻微故障

在以下情况下会发生严重故障：	故障类型	故障代码
如果（起始元素 + .POS）超过 LIFO 数组的末尾	4	20

有关操作数相关的故障，请参阅常用属性。

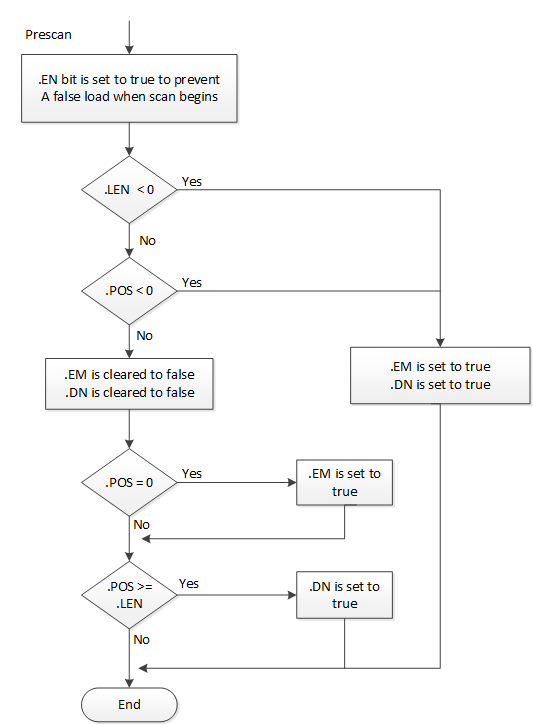

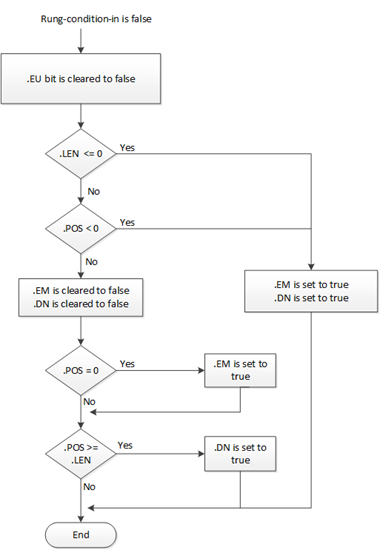

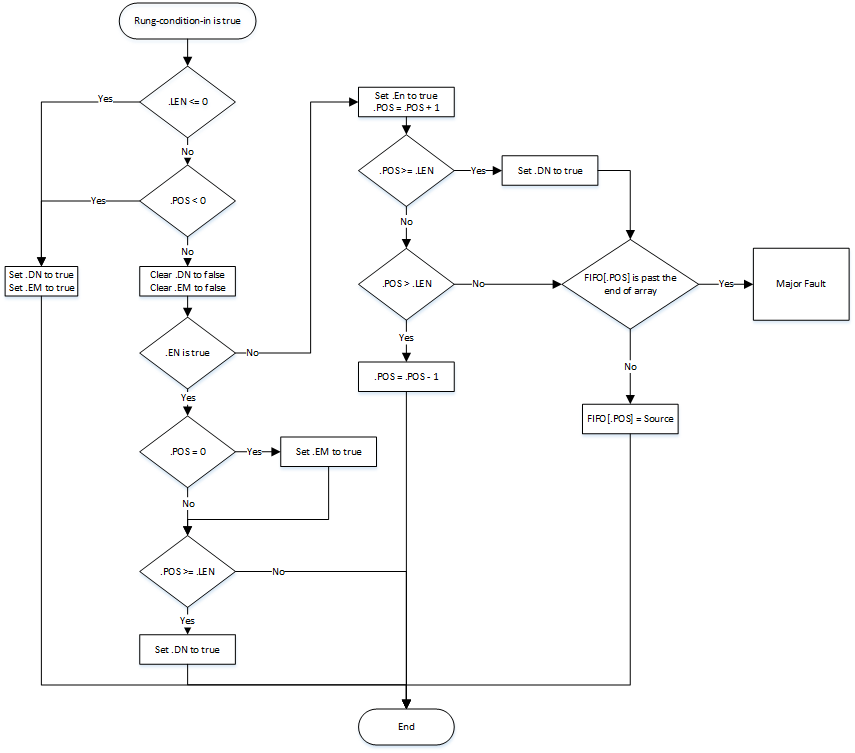

执行

梯形图
