梯形图编辑器工具箱
使用梯形图编辑器
工具箱
可以向梯形图中添加程序元素。默认情况下显示“
工具箱
”。如果已隐藏，请执行以下操作之一：- 从窗格栏中，选择
。 - 在“视图”菜单中，选择“工具箱”。

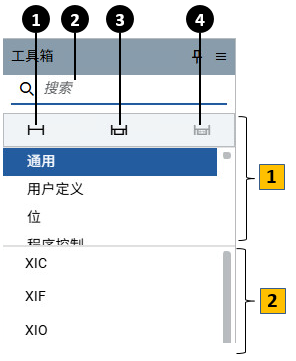

梯形图编辑器工具箱
项目 | 描述 |
|---|---|
 | 将梯级添加到梯形图程序。 |
 | 包含输入的元素名称，以便快速查找。 输入时，包含搜索文本的元素将显示在“ 工具箱 ”中。 |
 | 将分支添加到梯形图程序。 |
 | 将并联分支添加到现有分支。 |
 | 显示程序元素的类别。选择类别可对显示的程序元素进行筛选。 |
 | 显示所选类别的程序元素。 |
