梯形图值显示
本节介绍了当控制器处于脱机状态时，变量值如何在加框指令的梯形图程序中显示。
对于程序

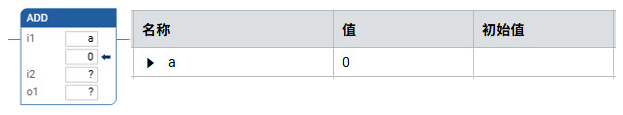

当变量没有初始值时：
- 默认值显示在指令框和变量网格中。对于 STRING 数据类型，默认值为空。

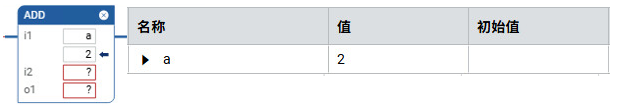

- 可以在指令框或变量网格中更改变量的值。
当变量有初始值时：

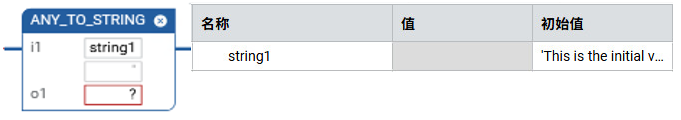

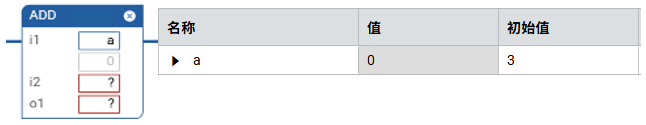

- 默认值或先前输入的值显示在指令框或变量网格中。对于 STRING 数据类型，默认值为空。

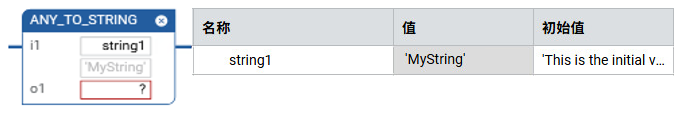

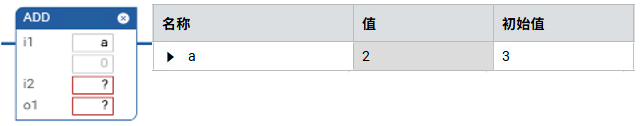

- 您不能更改指令框或变量网格中的值。初始值显示在变量网格中。
对于用户定义的功能块 (User-Defined Function Block, UDFB) 程序组织单元 (Program Organization Unit, POU)
当变量没有初始值时：
- 值为空，且只读。
- 变量网格不包括“值”列。
当变量有初始值时：
- 指令框中的值为空且为只读。
- 变量网格不包括“值”列，但先前输入的初始值显示在“初始值”列中。
对于用户定义的函数 (User-Defined Function, UDF) POU
当变量没有初始值时：
- 指令框中的值为空且为只读。
- 变量网格不包括“值”列。
当变量有初始值时：
- 指令框中的值为空且为只读。
- 变量网格不包括“值”列，但“初始值”列显示先前输入的初始值。
对于程序、UDFB 或 UDF 中功能块的实例变量
- 对于功能块的每个操作数，实例值为空。
- 上传项目后，除实例变量外的所有操作数的值都为空。
