功能块图工具箱
使用功能块图 (Function Block Diagram, FBD)“
工具箱
”将程序元素添加到 FBD 程序。默认情况下显示“
工具箱
”。如果已隐藏，请执行以下操作之一：- 从窗格栏中，选择
。 - 在“视图”菜单中，选择“工具箱”。

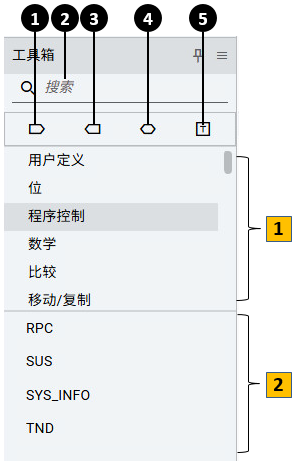

FBD 工具箱
项目 | 描述 |
|---|---|
 | 创建对输入变量的引用。 |
 | 包含输入的元素名称，以便快速查找。 输入时，包含搜索文本的元素将显示在“ 工具箱 ”中。 |
 | 创建对输出变量的引用。 |
 | 创建对输入或输出变量的引用。 |
 | 包含输入的 FBD 程序描述。描述为自由格式文本，仅用于注解目的，并不作为程序的执行依据。 |
 | 显示程序元素的类别。选择类别可对显示的程序元素进行筛选。 |
 | 显示所选类别的程序元素。 |
