功能块图的主要格式

功能块图 (Functional Block Diagrams, FBD) 包括具有输入和输出变量的指令块。
使用连接线将指令块的输出连接至其他指令块的输入。
在
FactoryTalk Design Workbench
 中，指令块是指以下类型的指令：
  • 运算符
  • 功能
  • 功能块
  • 用户定义的功能块
FBD 示例

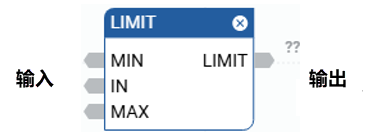

FBD 示例
