SOCKET_READ

SOCKET_READ 指令读取套接字上的数据，并返回指定的字节数。对于传输控制协议 (TCP)，返回任何已接收到的数据，最多可返回所请求的字节数。对于用户数据报协议 (UDP)，在数据报可用时完成。

操作详细信息︰

以下 SOCKET_READ 行为可能会影响现有通信（包括非套接字通信）：

如果 SOCKET_READ 操作未与远程设备同步执行，则控制器将保留远程设备接收数据包，直到发生以下操作之一：

SOCKET_READ 已执行。

套接字超时时间到期。

从远程设备接收到 RST。

SOCKET_DELETE 或 SOCKET_DELETEALL 已执行。

执行运行模式更改，这将删除所有已创建的套接字实例。

控制器从运行模式更改为编程模式，这将删除所有已创建的套接字实例。

控制器从运行模式更改为编程模式，这将清除套接字诊断计数器信息和各个套接字计数器信息。

如果在执行 SOCKET_READ 操作期间 (BUSY = True) Length 或 Offset 参数值发生更改，将发生错误并丢弃接收数据包。

SOCKET_READ 指令返回的字节数可能少于所请求的字节数。RxLength 包含已接收的数据字节数。写入程序以检查 RxLength，然后发出其他读取请求以接收完整应用程序消息。

在“运行模式更改”模式下，如果在 BUSY 状态下操作期间更改 SOCKET_READ 输入，将发生错误并丢弃接收的数据包。

输出与程序扫描同步更新。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L20E、L50E 和 L70E 控制器。

SOCKET_READ 参数
参数	参数类型	数据类型	描述
Execute	输入	BOOL	启用指令。 TRUE: 检测到上升沿，启动指令，前提是上一个操作已完成。 FALSE：不启动指令。
Instance	输入	UDINT	复制从 SOCKET_CREATE 或 SOCKET_ACCEPT 指令返回的套接字句柄。对于 UDP 和 TCP 客户端套接字类型，复制从 SOCKET_CREATE 指令返回的套接字句柄。对于 TCP 服务器套接字类型，复制从 SOCKET_ACCEPT 指令返回的套接字句柄。
Timeout	输入	UDINT	SOCKET_READ 的超时。如果超时值小于最小值，指令块会返回错误。超时范围：1,000-86,400,000 毫秒。将“超时”设置为 0 以使用默认值 10,000（10 秒）。
Length	输入	UINT	定义要读取的字节数。在 RxLength 中检查实际读取的字节数。SOCKET_READ 返回的字节数可能少于所请求的字节数。最多支持 256 个字节。
Offset	输入	UNIT	到 Data 数组的偏移。从此位置开始读取已读取的数据。
Data	输出	USINT[1..1]	用来存储从 SOCKET_READ 读取的数据的数组。数据数组大小必须 >=（Offset + Length）。数据数组可以大于套接字读取“长度”。输出与程序扫描同步更新。
Done	输出	BOOL	指示操作完成的时间。 TRUE: 操作已成功完成。 FALSE：操作正在进行或遇到错误条件。输出与程序扫描同步更新。
Busy	输出	BOOL	TRUE: 操作未完成。 FALSE：操作已完成。输出与程序扫描同步更新。
Error	输出	BOOL	指示发生了错误。 TRUE: 检测到错误。 FALSE：无错误。输出与程序扫描同步更新。
Status	输出	SOCK_STATUS	使用 SOCK_STATUS 数据类型定义状态，包含 ErrorID、SubErrorID 和 StatusBits 信息。输出与程序扫描同步更新。
RxLength	输出	UNIT	包含接收到的数据字节数。
UDPAddr	输出	SOCKADDR_CFG	发送用户数据报协议 (UDP) 数据的设备的地址。定义 UDPAddr 192.168.2.100 和端口 12000 的示例： UDPAddr.IPAddress[0]=192 UDPAddr.IPAddress[1]=168 UDPAddr.IPAddress[2]=2 UDPAddr.IPAddress[3]=100 UDPAddr.Port = 12000 对于传输控制协议 (Transmission Control Protocol, TCP)，此结构将不使用，并且全部包含零。TCP 连接传送远程地址信息。

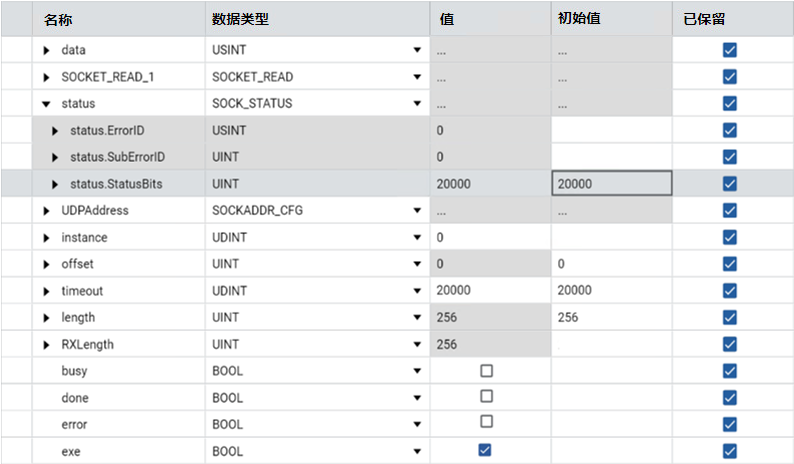

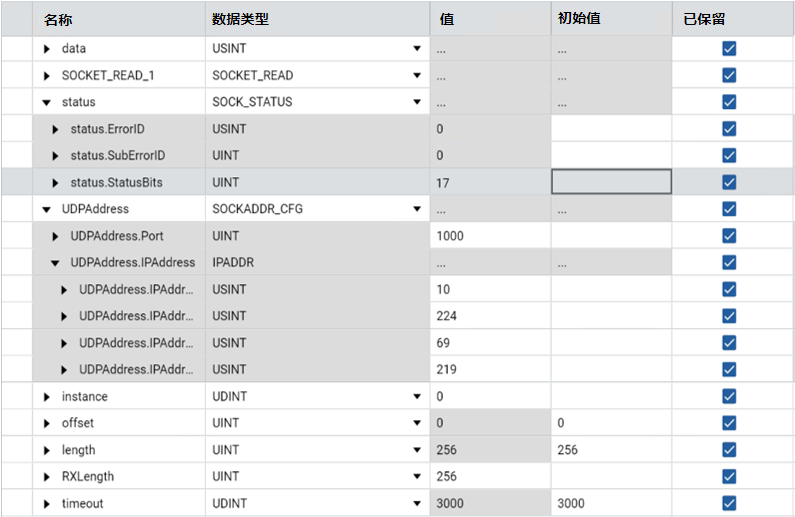

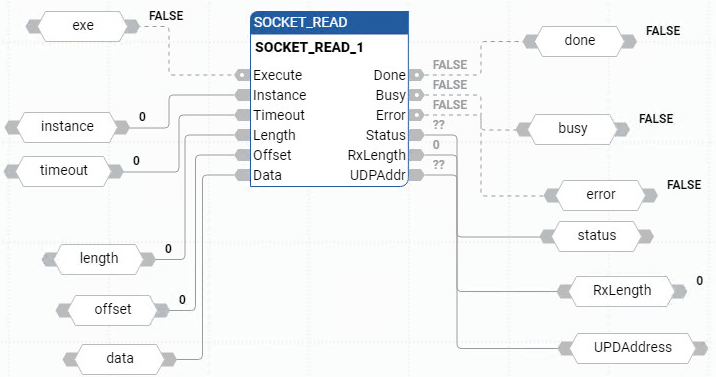

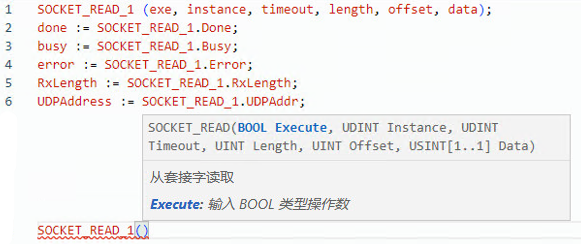

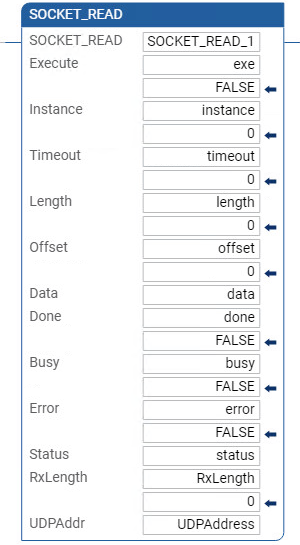

SOCKET_READ 示例
