SOCKET_OPEN

SOCKET_OPEN 指令可打开所指定目标地址的连接，以建立传输控制协议 (Transmission Control Protocol, TCP) 连接。对于用户数据报协议 (User Datagram Protocol, UDP) 连接，会将目标 IP 地址和端口号关联到指定套接字。

操作详细信息︰

对于使用

SOCKET_OPEN

的用户数据报协议 (User Datagram Protocol, UDP) 连接，无需在每次发送数据时都使用 IP 地址和端口号。

对于未使用“SOCKET_OPEN”的 UDP 连接，必须在每次使用“SOCKET_WRITE”发送数据时指定目标地址。

当使用“SOCKET_READ”时，除了接收数据外，还将返回发送方的地址。发送方地址可用于使用“SOCKET_WRITE”发送响应。

“SOCKET_OPEN”操作可能会在超时时间之前返回，而不创建传输控制协议 (TCP) 连接。如果目标设备正在运行但未侦听指定端口号上的连接，可能会出现这种情况。

SOCKET_OPEN

会在超时时间之前返回并出错。

输出与程序扫描同步更新。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L20E、L50E 和 L70E 控制器。

SOCKET_OPEN 参数
参数	参数类型	数据类型	描述
Execute	输入	BOOL	启用指令块。 TRUE: 检测到上升沿，启动指令块，前提是上一个操作已完成。 FALSE：未检测到上升沿。
Instance	输入	UDINT	复制从 SOCKET_CREATE 功能块返回的套接字句柄。
Timeout	输入	UDINT	SOCKET_OPEN 功能块的超时。如果“超时”值小于最小值，功能块会返回错误。超时范围：1,000-1,800,000 毫秒将“超时”设置为 0 以使用默认值 10000（10 秒）。
DestAddr	输入	SOCKADDR_CFG	目标连接的地址。必须在远程主机的 IP 地址和端口号之间建立连接。以下 IP 地址不受 DestAddr 支持：自 IP 地址回路地址 0.0.0.0 广播地址（仅支持 TCP），异常地址： D 类多播地址 (224.x.x.x) 本地链接地址 (169.254.x.x) IP 地址 192.168.2.100 和端口 12000 的示例： DestAddr.IPAddress[0]=192 DestAddr.IPAddress[1]=168 DestAddr.IPAddress[2]=2 DestAddr.IPAddress[3]=100 DestAddr.Port = 12000
EnUDPRxFilter	输入	BOOL	对于 UDP 套接字，当使用 SOCKET_OPEN 和 Enable EnUDPRxFilter 时，无需在每次读取数据时都使用特定 IP 地址和端口号的数据包过滤器。已创建 UDP 套接字（采用 Open）。DestAddr 为 IP 192.168.1.157 / 端口 161。EnUDPRxFilter 启用，执行 Socket_Read。当控制器从 DestAddr (192.168.1.157 / 161) 接收数据时，Socket_Read 将成功完成操作。如果控制器从任何其他 IP 或端口接收数据，则 socket_Read 将忽略该数据包，并等待 DestAddr 数据包。 EnUDPRxFilter 已禁用：执行 SOCKET_READ。控制器在已配置的 UDP 端口上接收任何数据，并且 SOCKET_READ 已成功完成操作。应用程序检查传入数据包是否来自于预期的设备。应用程序基于 SOCKET_READ 输出参数 UDPAddr 处理过滤。
Done	输出	BOOL	指示操作完成的时间。 TRUE: 操作已成功完成。 FALSE：操作正在进行或遇到错误条件。输出与程序扫描同步更新。
Busy	输出	BOOL	TRUE: 操作未完成。 FALSE：操作已完成。输出与程序扫描同步更新。
Error	输出	BOOL	指示发生了错误。 TRUE: 检测到错误。 FALSE：无错误。输出与程序扫描同步更新。
Status	输出	SOCK_STATUS	使用 SOCK_STATUS 数据类型定义状态，包含 ErrorID、SubErrorID 和 StatusBits 信息。输出与程序扫描同步更新。

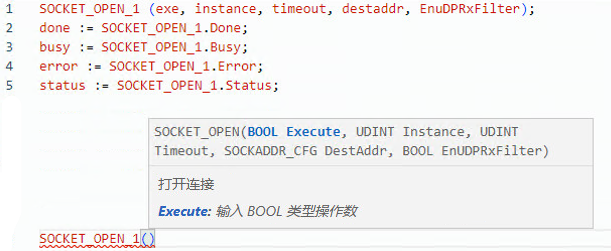

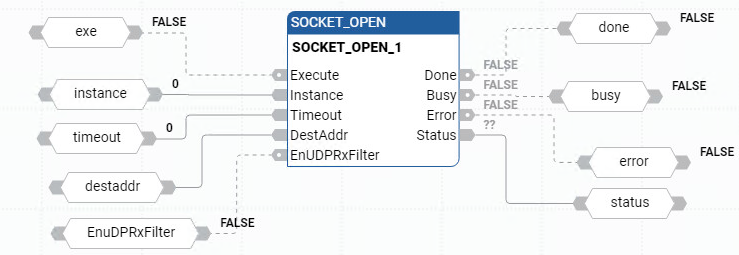

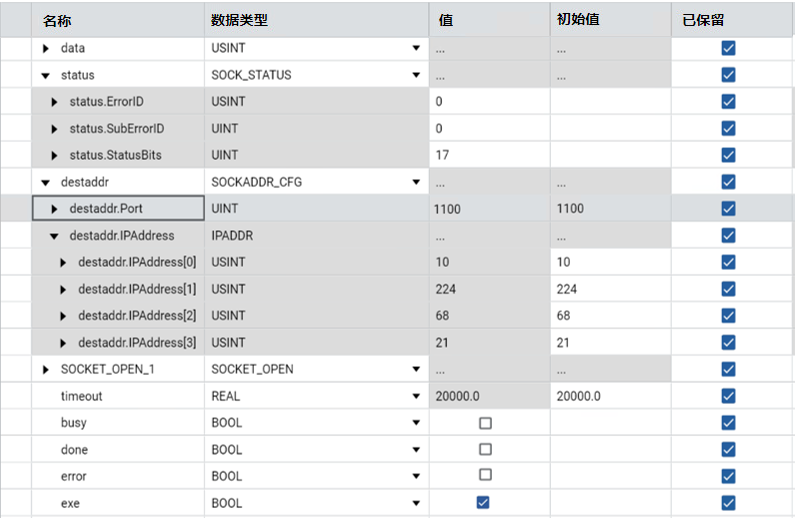

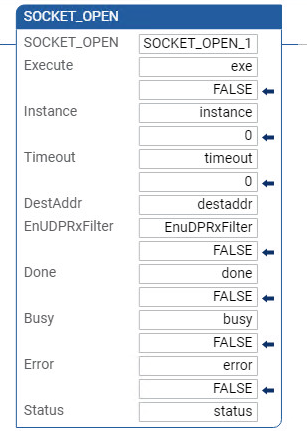

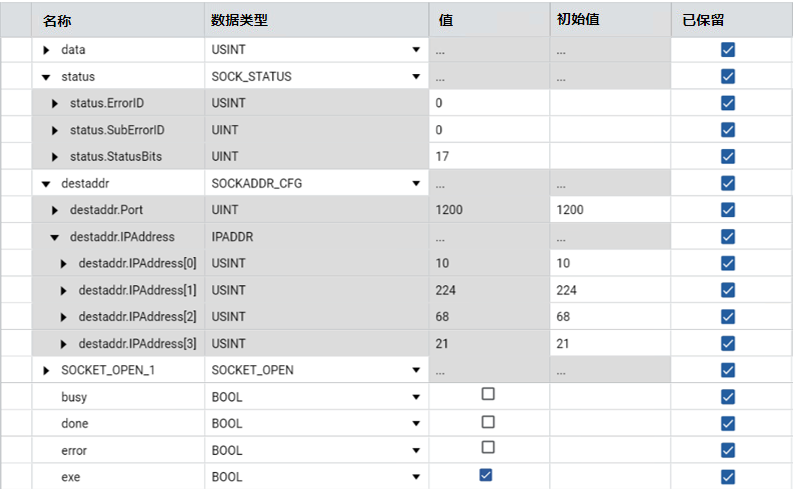

SOCKET_OPEN 示例

套接字指令
