SOCKET_CREATE

创建套接字实例并返回实例编号，以在任何后续套接字操作中用作输入。

操作详细信息︰

套接字指令支持与远程设备进行全双工通信。

用户数据报协议 (User Datagram Protocol, UDP) 连接最多可支持八个已排队的 UDP 数据报数据包。队列包含最近的数据包。

版本 9 或更高版本的 Micro820 控制器最多可支持八个套接字实例。套接字实例支持 UDP 和 TCP 套接字：

使用所有八个实例建立客户端传输控制协议 (TCP) 连接。

使用所有八个实例侦听传入 TCP 连接，然后从其他设备接受八个连接。

同时执行 TCP 客户端和服务器操作。

同时执行 TCP 和 UDP 操作。

要接受到同一个端口的传入 TCP 连接，请创建套接字实例。

TCP 连接丢失：

用户应用程序应检测 TCP 连接是否丢失并处理此事件。根据用户应用程序，考虑使控制器发生故障的选项。

使控制器发生故障。

尝试重新建立连接。

要重新建立与其他设备的通信：

删除断开的连接的套接字实例。

如果连接为 TCP 客户端，则使用 SOCKET_CREATE 创建套接字实例，并向目标设备执行 SOCKET_OPEN。

如果连接为 TCP 服务器，则使用 SOCKET_CREATE 创建套接字实例，并执行 SOCKET_ACCEPT 以等待来自远程设备的另一个连接。

TCP 连接的应用程序消息：

TCP 连接是两个应用程序之间的字节流。应用程序协议确定消息格式。

消息可具有固定大小或可变大小。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L20E、L50E 和 L70E 控制器。

SOCKET_CREATE 参数
参数	参数类型	数据类型	描述
Execute	输入	BOOL	启用指令块。 TRUE: 检测到上升沿，启动指令块，前提是上一个操作已完成。 FALSE：未检测到上升沿。
Type	输入	USINT	指定套接字类型：传输控制协议 (Transmission Control Protocol, TCP) 用户数据报协议 (User Datagram Protocol, UDP)
SockAddr	输入	SOCKADDR_CFG	指定套接字的地址配置。 EtherNet/IP 模块选择本地端口号，将 SockAddr 设置为 0。指定应用程序进行侦听和接收的本地端口号，或者：所有数组元素均须为零。对于 TCP 客户端操作，指定 0（除非您希望使用特定本地端口号）。对于 TCP 服务器通信，指定用于接受传入连接请求的端口号。对于 UDP，指定在特定端口上接收数据报的本地端口号。本地端口范围：从 1 到 65535。如果指定的本地端口号已被 L20E 或 L50E 控制器使用，将出现错误。控制器使用以下端口号： TCP 端口：以太网/IP：44818 ModbusTCP：502 DHCP 服务器：67 DHCP 客户端：68 UDP 端口：以太网/IP：2222 DHCP 服务器：67 DHCP 客户端：68 请参见 SOCKADDR_CFG 数据类型。
Timeout	输入	UDINT	指定套接字不活动的超时。如果套接字实例未在指定的闲置状态超时内接收到任何请求，则会删除该套接字实例。如果已在删除套接字实例后发送请求，则会返回“套接字实例不受支持”错误。当超时值小于最小值时，指令块会返回错误。设置“超时”，使其长于套接字操作之间的最长间隔。如果闲置状态超时太短，套接字实例可能会超时。超时范围：1,000-86,400,000 毫秒。将“超时”设置为 0 以使用默认值 300,000（5 分钟）。
Done	输出	BOOL	指示操作完成的时间。 TRUE: 操作已成功完成。 FALSE：操作正在进行或遇到错误条件。
Busy	输出	BOOL	TRUE: 操作未完成。 FALSE：操作已完成。
Error	输出	BOOL	指示发生了错误。 TRUE: 检测到错误。 FALSE：无错误。
Status	输出	SOCK_STATUS	使用 SOCK_STATUS 数据类型定义状态，包含 ErrorID、SubErrorID 和 StatusBits 信息。请参见 SOCK_STATUS 数据类型、套接字指令状态位和套接字错误代码。
Instance	输出	UDINT	包含套接字句柄。将实例参数用于后续套接字指令。

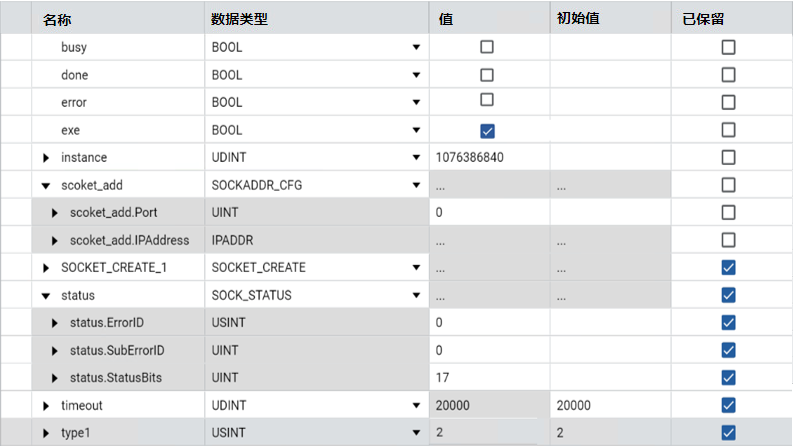

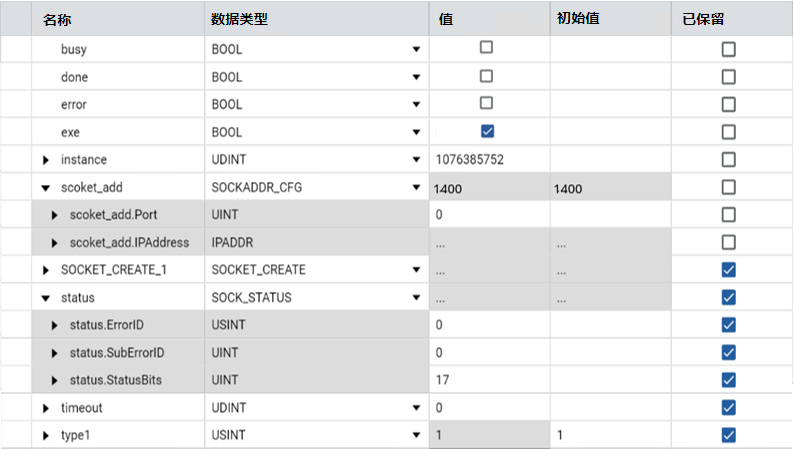

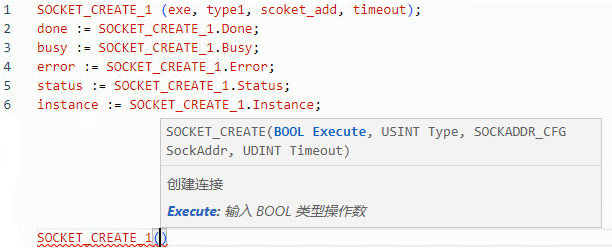

SOCKET_CREATE 示例
