示例：如何创建操作值的反馈回路

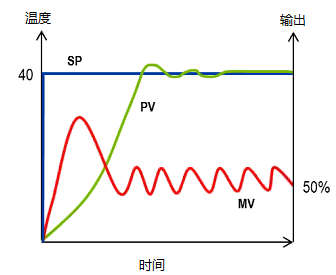

在温度控制过程开始时，过程值 (PV) 和设定点值 (SP) 之间的差异较大，如下图所示。在此温度反馈回路示例中，PV 从 0 摄氏度开始，向 40 摄氏度的 SP 值移动。另请注意，高操作值和低操作值 (MV) 之间的波动会随时间推移而减少并逐渐稳定。MV 的行为取决于各个 P、I 和 D 参数中使用的值。

以下功能块图包括操作值的反馈回路，它通过提供 MV 的最大值和最小值来防止调节过头。
