HYSTER（滞后）

在不同实型值上的布尔迟滞。将输入的当前值与通过将按滞后测量的延迟历史量添加到输入的预期值所确定的上限进行比较，并评估当前值是否超出该限制。

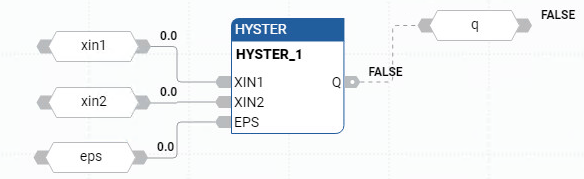

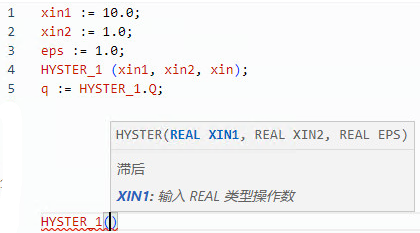

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

HYSTER 参数
参数	参数类型	数据类型	描述
EN	输入	BOOL	启用指令块。 TRUE: 执行指令块。 FALSE：不执行指令块。仅适用于梯形图程序。
XIN1	输入	REAL	任何实型值。
XIN2	输入	REAL	测试输入值 XIN1 是否已超过为此输入 XIN2 + EPS 定义的上限。
EPS	输入	REAL	滞后值（必须大于 0）。
ENO	输出	BOOL	启用“输出”。仅适用于梯形图程序。
Q	输出	BOOL	HYSTER 指令的结果。 TRUE: 输入超出上限，但不低于下限。 FALSE：输入未超过上限。

HYSTER 时间图示例

在下图中，由于电机摩擦时间段超过 5 秒，因此 HYSTER 用于评估性能滞后。指令每隔 10 毫秒运行。在启动阶段，电机运转效率较低。
