PLUGIN_WRITE（写入插件）

PLUGIN_WRITE 指令可将数据块写入任何插件类属模块硬件。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L20E、L50E 和 L70E 控制器。

PLUGIN_WRITE

PLUGIN_WRITE 参数
参数	参数类型	数据类型	描述
Enable	输入	BOOL	启用指令块。 TRUE: 执行插件写入。 FALSE：不执行数据写入操作。
SlotID	输入	UINT	插件插槽编号。插槽 ID = 1、2、3、4、5（从最左侧的插槽开始，第一个插槽的 ID = 1）。
AddrOffset	输入	UINT	从插件类属模块的首个字节中计算，要写入的首个数据的地址偏移。
DataLength	输入	UINT	要写入的字节数量。
DataArray	输入	USINT	要写入插件类属模块的数据。
Sts	输出	UINT	PLUGIN_WRITE 状态代码。状态 (Sts) 代码︰ 0x00：未启用功能块（无操作）。 0x01：插件操作成功。 0x02：由于插槽 ID 无效，插件操作失败。 0x03：由于插件类属模块无效，插件操作失败。 0x04：由于数据操作超出范围，插件操作失败。 0x05：由于出现数据访问奇偶性错误，插件操作失败。
ENO	输出	BOOL	启用“输出”。仅适用于梯形图程序。

PLUGIN_WRITE 示例

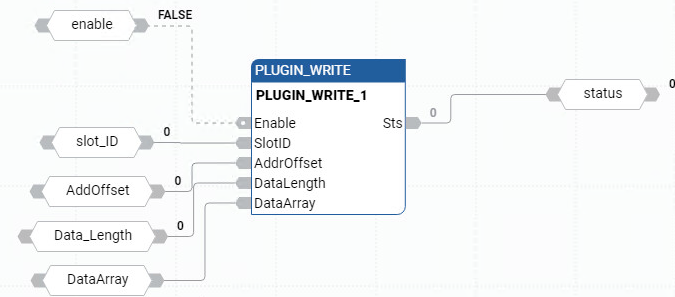

PLUGIN_WRITE 功能块图示例

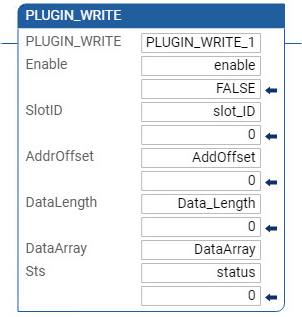

PLUGIN_WRITE 梯形图示例

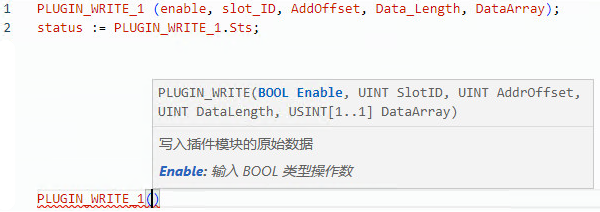

PLUGIN_WRITE 结构化文本示例
