PLUGIN_READ（读取插件）

PLUGIN_READ 指令从类属插件模块读取数据。

如果插件类属模块不存在，则所有值恢复为零 (0)。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 L20E、L50E 和 L70E 控制器。

PLUGIN_READ

PLUGIN_READ 参数
参数	参数类型	数据类型	描述
Enable	输入	BOOL	启用指令块。 TRUE: 执行 UPM 读取。 FALSE：不执行读取操作，并且数据数组中的数据无效。
SlotID	输入	UINT	插件插槽编号。插槽 ID = 1、2、3、4、5（从最左侧的插槽开始，第一个插槽的 ID = 1）。
Offset	输入	UINT	从插件类属模块的首个字节中计算，要读取的首个数据的地址偏移。
DataLength	输入	UINT	要读取的字节数量。
DataArray	输入	USINT	用于存储从插件类属模块中读取的数据的数组。
Sts	输出	UINT	PLUGIN_READ 的状态代码。状态 (Sts) 代码︰ 0x00：未启用功能块（无操作）。 0x01：插件操作成功。 0x02：由于插槽 ID 无效，插件操作失败。 0x03：由于插件类属模块无效，插件操作失败。 0x04：由于数据操作超出范围，插件操作失败。 0x05：由于出现数据访问奇偶性错误，插件操作失败。
ENO	输出	BOOL	启用“输出”。仅适用于梯形图程序。

PLUGIN_READ 示例

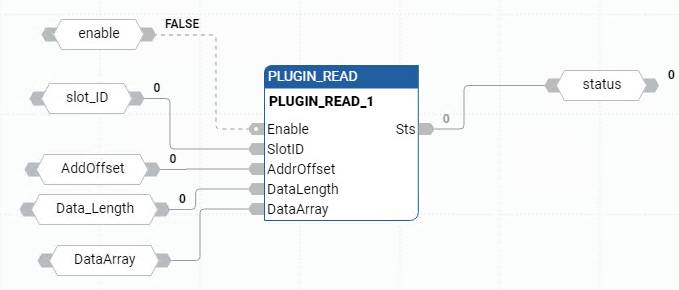

PLUGIN_READ 功能块图示例

PLUGIN_READ 梯形图示例

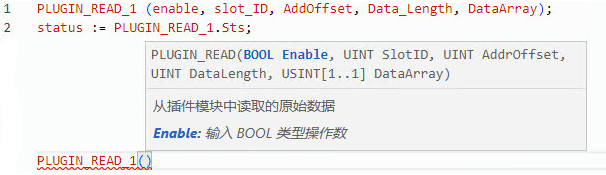

PLUGIN_READ 结构化文本示例
