消息执行时间图 (Rung = FALSE)
下表描述了 Rung 在执行期间变为 FALSE 的情况下时间图中标识的每个执行步骤的消息条件和位状态。
步骤 | 消息描述 | 位状态 |
|---|---|---|
1 | Rung 条件为 TRUE。消息执行已启用。 | EN 位已设置。所有其他位均已清除。 |
2 | Rung 条件为 FALSE。消息执行继续。 | |
3 | 已获取消息缓冲区。此时，已复制输入数据（即用于写入消息的 data 参数）以进行传输。在传输的消息中不会反映对输入数据的后续更改。 | EW 位已设置。 |
4 | 消息传输开始。 | EW 位被清除。ST 位被置位。 |
5 | 消息响应已收到。 | ST 位被清零。DN 位被置位。 |
6 | 在步骤 5 后将再次扫描消息。 | EN 位已清除。 |

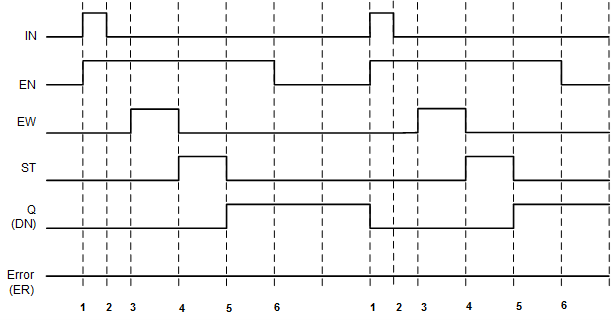

Rung = FALSE 的时间图
梯级条件为 False 时的时间图
