XOR_MASK（异或掩码）

整数异或位到位掩码，返回反转的位值。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

XOR_MASK 参数
参数	参数类型	数据类型	描述
EN	输入	BOOL	设置为 True 时，将启用指令。 TRUE: 执行当前计算。 FALSE：不执行比较。适用于梯形图程序。
IN	输入	DINT	必须具有整型格式。
MSK	输入	DINT	必须具有整型格式。
XOR_MASK	输出	DINT	IN 与 MSK 之间的位到位逻辑异或。
ENO	输出	BOOL	启用输出。适用于梯形图程序。

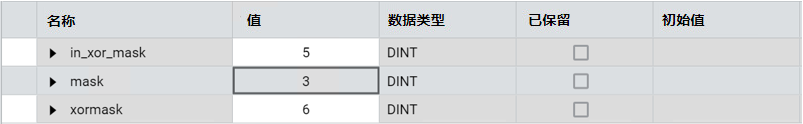

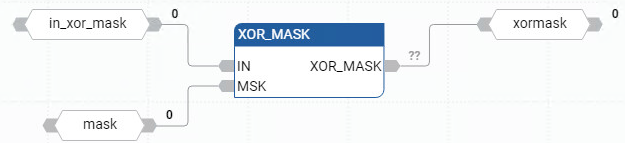

XOR_MASK 示例

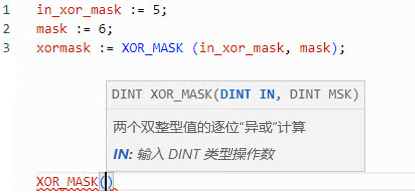

(* ST Equivalence: *)
crc32 := XOR_MASK (prevcrc, nextc);
result := XOR_MASK (16#012, 16#011); (* equals 16#003 *)
