XOR（异或）

XOR 指令执行两个布尔值的异或运算。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

XOR 参数
参数	参数类型	数据类型	描述
i1	输入	BOOL	布尔数据类型中的值。
i2	输入	BOOL	布尔数据类型中的值。
o1	输出	BOOL	两个输入项的布尔异或。 TRUE: 当任一输入为 TRUE 时。 FALSE：当两个输入均为 FALSE 或两个输入均为 TRUE 时。

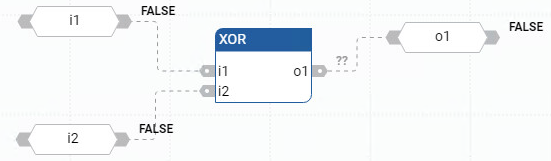

XOR 示例

(* ST equivalence: *)

bo10 := bi101 XOR NOT (bi102);

bo5 := (bi51 XOR bi52) XOR bi53;
