SR（设置/复位）

SR 指令用于设置主导双稳态。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

SR 参数
参数	参数类型	数据类型	描述
SET1	输入	BOOL	TRUE: 将 Q1 设置为 TRUE（主导：确定指令行为时的最高优先级）。
RESET	输入	BOOL	TRUE: 将 Q1 复位为 FALSE。
Q1	输出	BOOL	布尔内存状态。 TRUE: 当 SET1 为 TRUE 时。 FALSE：当 RESET 为 TRUE 时。

双稳态基准示例
Set1	复位	Q1	结果 Q1
0	0	0	0
0	0	1	1
0	1	0	0
0	1	1	0
1	0	0	1
1	0	1	1
1	1	0	1
1	1	1	1

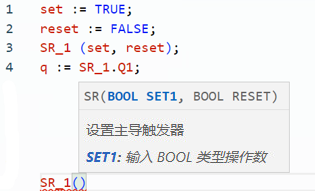

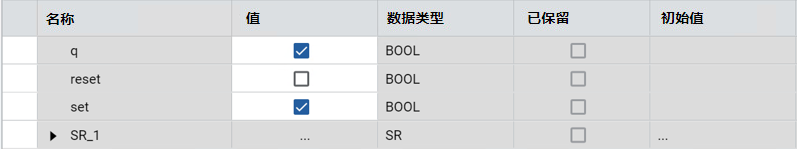

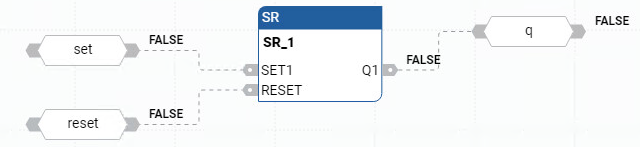

SR 示例

(* ST Equivalence: SR1 is an instance of a SR block *)

SR1((auto_mode & start_cmd), stop_cmd);

command := SR1.Q1;
