RS（复位/设置）
RS 指令复位或设置主导（确定指令行为时的最高优先级）双稳态。
支持的语言︰功能块图、梯形图和结构化文本。
该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。
RS
参数 | 参数类型 | 数据类型 | 描述 |
|---|---|---|---|
SET | 输入 | BOOL | TRUE: 将 Q1 设置为 TRUE。 |
RESET1 | 输入 | BOOL | TRUE: 将 Q1 设置为 FALSE（主导）。 |
Q1 | 输出 | BOOL | 布尔内存状态。 |
RS 示例

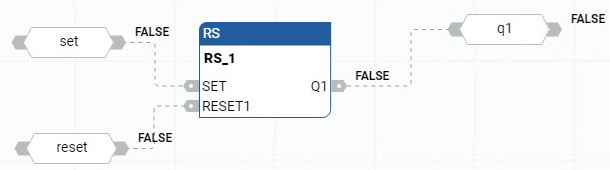

RS 功能块图示例
RS 梯形图示例

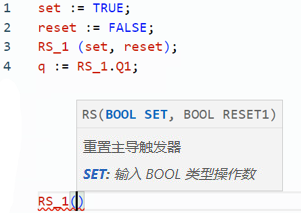

RS 结构化文本示例
(* ST Equivalence: RS1 is an instance of a RS block *) RS1(start_cmd, (stop_cmd OR alarm)); command := RS1.Q1;

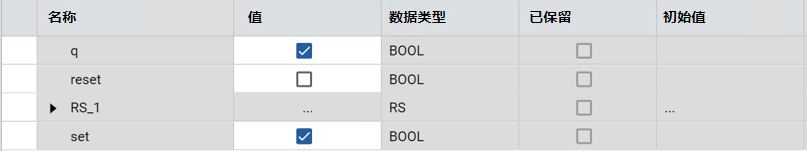

结果
