MUX4B（4 个 BOOL 输入的乘法器）

4 个 BOOL 输入之间的多路复用器。它将输出 BOOL 值。
支持的语言︰功能块图、梯形图和结构化文本。
该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。
MUX4B
MUX4B
MUX4B 参数
参数
参数类型
数据类型
描述
Selector
输入
USINT
选择器整数值，必须位于集合 [0...3] 内。
IN0
输入
BOOL
任何 BOOL 输入值。
  • TRUE: 当选择器为 0。
  • FALSE：当选择器不为 0。
IN1
输入
BOOL
任何 BOOL 输入值。
  • TRUE: 当选择器为 1。
  • FALSE：当选择器不为 1。
IN2
输入
BOOL
任何 BOOL 输入值。
  • TRUE: 当选择器为 2。
  • FALSE：当选择器不为 2。
IN3
输入
BOOL
任何 BOOL 输入值。
  • TRUE: 当选择器为 3。
  • FALSE：当选择器不为 3。
MUX4B
输出
BOOL
  • TRUE - 在下列情况下时︰
    • In0（如果 Selector = 0）
    • In1（如果 Selector = 1）
    • In2（如果 Selector = 2）
    • In3（如果 Selector = 3）
  • FALSE：对于选择器的所有其他值。

MUX4B 示例

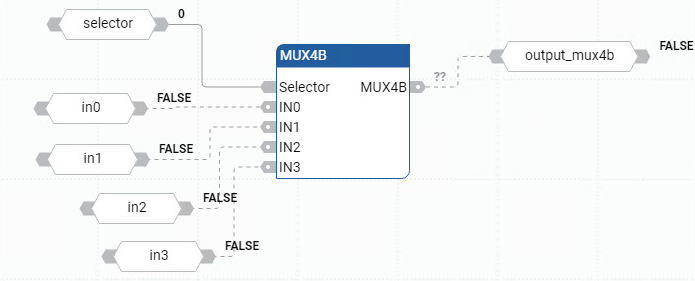

MUX4B 功能块图示例
MUX4B 功能块图示例

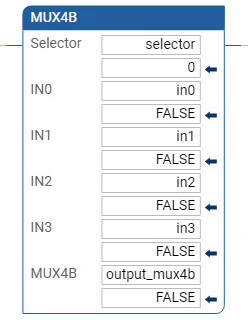

MUX4B 梯形图示例
MUX4B 梯形图示例

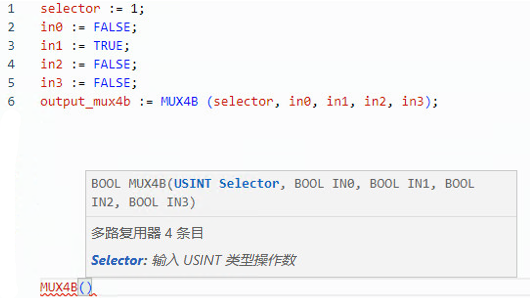

MUX4B 结构化文本示例
MUX4B 结构化文本示例
(* ST Equivalence: *)

range := MUX4 (choice, 1, 10, 100, 1000);

(* select from 4 predefined ranges, for example, if choice is 1, range will be 10 *)

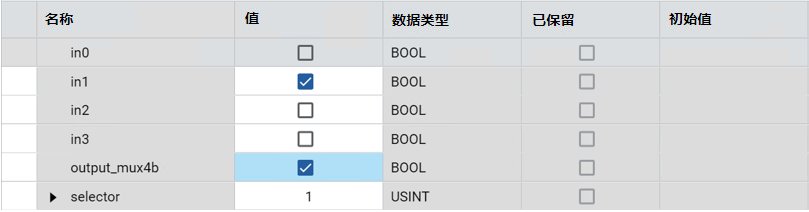

结果
结果
