AND_MASK（AND 掩码）

AND_MASK 指令在两个整型值之间执行位到位 AND 运算。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

AND_MASK 参数
参数	参数类型	数据类型	描述
EN	输入	BOOL	设置为 True 时，将启用指令。 TRUE: 执行当前计算。 FALSE：不执行比较。适用于梯形图程序。
IN	输入	DINT	必须具有整型格式。
MSK	输入	DINT	必须具有整型格式。
AND_MASK	输出	DINT	IN 与 MSK 之间的位到位逻辑与。
ENO	输出	BOOL	启用输出。适用于梯形图程序。

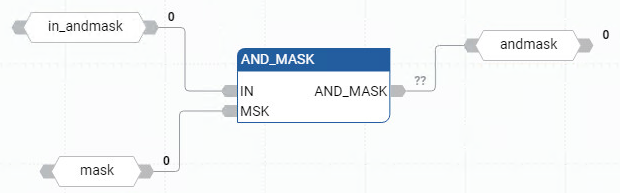

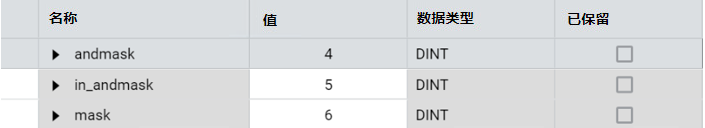

AND_MASK 示例

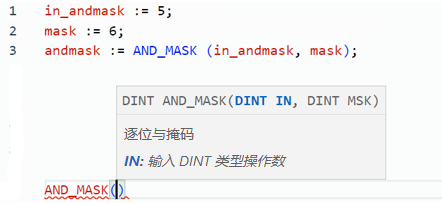

(* ST Equivalence: *)
parity := AND_MASK (xvalue, 1); (* 1 if xvalue is odd *)
result := AND_MASK (16#abc, 16#f0f); (* equals 16#a0c *)
